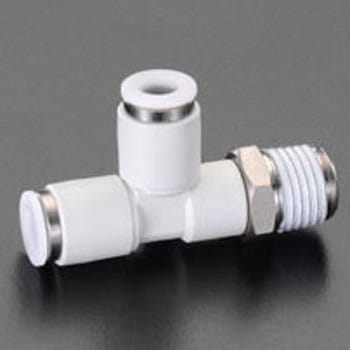

10mmX3/8PT D型ユニオン
軽くチューブを差し込むだけで取付完了。プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取り外しが出来ます。
外径シール機構の為、チューブ内径と同一容量が得られます。
配管スペースを大幅に縮少
容易な配管作業
- エスコ品番
- EA140HB-103
- 材質
- チャック:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング・打込ニップル:C3604BD(無電解ニッケルメッキ処理)
- 形状
- D型ユニオン
- 材質(本体)
- 真鍮、樹脂(PBT)
- 対辺(mm)
- 17
- 使用圧力範囲(MPa)
- 0～1
- 寸法L1(mm)
- 32.5
- 寸法A(mm)
- 12
- 使用温度(℃)
- -15～60
- 寸法B(mm)
- 21.5
- 寸法C(mm)
- 17.5
- チューブ外径(Φmm)
- 10
- 穴径(最小)
- 8mm
- 寸法L2(mm)
- 27
- 取付ねじ
- 3/8inchPT
- 使用流体
- 空気
- 材質(パッキン)
- NBR
- 内容量
- 1個
