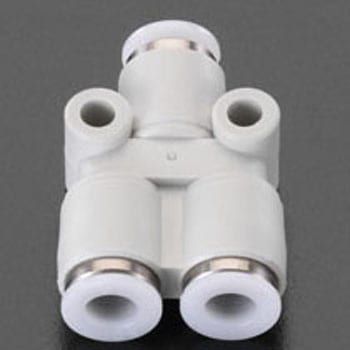

12/12X2 Y型ユニオン
軽くチューブを差し込むだけで取付完了。プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取り外しが出来ます。
外径シール機構の為、チューブ内径と同一容量が得られます。
配管スペースを大幅に縮少
容易な配管作業
- エスコ品番
- EA140HM-122
- 材質
- チャック:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング・打込ニップル:C3604BD(無電解ニッケルメッキ処理)
- 形状
- Y型ユニオン
- 材質(本体)
- 樹脂(PBT)、真鍮
- 寸法L(mm)
- 53
- 使用圧力範囲(MPa)
- 0～1
- 寸法F(mm)
- 21
- 使用温度(℃)
- -15～60
- 寸法D(mm)
- 41
- 寸法E(mm)
- 4.2
- 寸法C(mm)
- 20
- チューブ外径(Φmm)
- 1口側:12、2口側:12
- 使用流体
- 空気
- 寸法B2(mm)
- 23
- 寸法J(mm)
- 32
- 寸法B1(mm)
- 23
- 寸法N1(mm)
- 24
- 寸法N2(mm)
- 19.5
- 材質(パッキン)
- NBR
- 内容量
- 1個
