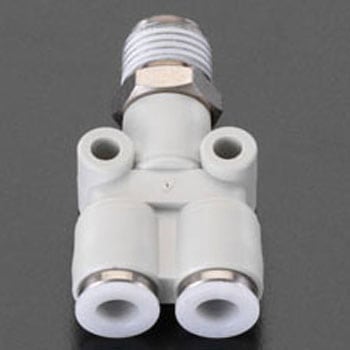

8mmX3/8PT[PT付]Y型ユニオン
![8mmX3/8PT[PT付]Y型ユニオン - エスコ](http://jp.images-monotaro.com/Monotaro3/pi/full/mono03417653-130509-02.jpg "注文コード：03417653")
軽くチューブを差し込むだけで取付完了。プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取り外しが出来ます。
外径シール機構の為、チューブ内径と同一容量が得られます。
配管スペースを大幅に縮少
容易な配管作業
- チューブ外径(Φmm)
- 8
- 使用流体
- 空気
- 使用圧力範囲(MPa)
- 0～1
- エスコ品番
- EA140HA-83
- 材質
- チャック:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング・打込ニップル:C3604BD(無電解ニッケルメッキ処理)
- 形状
- Y型ユニオン
- 材質(本体)
- 真鍮、樹脂(PBT)
- 寸法L(mm)
- 53.5
- 対辺(mm)
- 17
- 寸法A(mm)
- 12
- 寸法F(mm)
- 15.5
- 使用温度(℃)
- -15～60
- 寸法D(mm)
- 30
- 寸法E(mm)
- 4.2
- 寸法B(mm)
- 19
- 寸法P(mm)
- 15.5
- 取付ねじ
- 3/8inchPT
- 寸法J(mm)
- 27
- 材質(パッキン)
- NBR
- 内容量
- 1個
