汎用パワーリレー

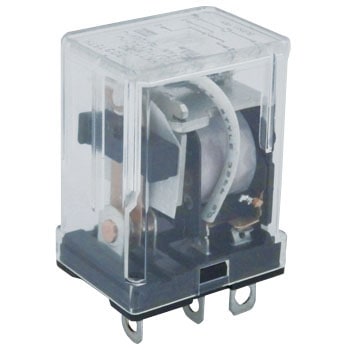

汎用パワーリレー - Panasonic(パナソニック)
(1件のレビュー)

小型で高容量。カドミフリー接点。

用途
制御盤、電源装置、成形機、工作機械、溶接機、農業機械、業務用機器、自販機、通信機、遊技機など
質量(g)
約35
種類
パワーリレー
取り付け形状
標準形
規格
UL/C-UL、TÜ；V
端子形状
プラグイン端子
絶縁抵抗(MΩ)
100以上(DC500V絶縁抵抗計にて、耐電圧の項と同じ箇所を測定)
接触抵抗(mΩ)
50以下(初期、DC6V 1A電圧降下法にて)
耐振動(耐久)
10～55Hz(複振幅2mm)
耐衝撃(耐久)
980m/s2以上(100G以上、正弦半波パルス：6ms)
使用周囲湿度
5～85%RH(ただし、氷結、結露しないこと)
耐振動(誤動作)
10～55Hz(複振幅1mm、検知時間：10μs)
耐衝撃(誤動作)
196m/s2(20G以上、正弦半波パルス：11ms、検知時間：10μs)
最小適合負荷
参考値：100mA 5V DC
接点材質
AgSnO2系
動作時間(ms)
25以下(20℃、定格操作電圧印加時、接点バウンス含まず)
感動電圧(V)
定格電圧の80%以下(20℃、初期)
復帰時間(ms)
25以下(20℃、定格操作電圧印加時、接点バウンス含まず、ダイオード無し)
最大操作頻度
20回/分(定格負荷にて)
コイル温度上昇値(℃)
80以下(抵抗法、定格操作電圧印加時、接点定格制御容量にて)
耐電圧(V/min)
接点間：AC1000(検知電流：10mA)・異極接点相互間：AC2000(検知電流：10mA)・コイル-接点間：AC2000(検知電流：10mA)
内容量
1個
21件中 1～21件各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
接点構成
コイル定格電圧(V)
極数
ピン数(ピン)
CR回路
LED表示灯有り無し
ダイオード有り無し
インダクタンス(H)
コイル抵抗(Ω)
開放電圧(V)
最大印加電圧(V)
使用周囲温度(℃)
電気的寿命
機械的寿命
商品番号
接点最大許容電圧(V)
接点最大許容電流(A)
定格消費電力(VA)
定格消費電力(W)
定格制御容量
定格電流(mA)
表示灯
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
07354715AHK110X01cAC100/1101-無無無開放時：23.75
動作時：20.63		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)15A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数20万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK110X02501550Hz：1.3
60Hz：1.2		-15A 125V AC(抵抗負荷)AC100/110V
50Hz：13.4/14.7
60Hz：12/13.2		-
￥420
取扱い終了
返品不可
07354724AHK110Y01cAC200/2201-無無無開放時：85.98
動作時：81.76		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)15A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数20万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK110Y02501550Hz：1.3
60Hz：1.2		-15A 125V AC(抵抗負荷)AC200/220V
50Hz：6.7/7.4
60Hz：6/6.6		-
￥420
取扱い終了
返品不可
07354733AHK120121cDC121-無無無-160定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～70(ただし氷結、結露しないこと)15A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数20万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK1201212515-0.915A 125V AC(抵抗負荷)75-
￥420
取扱い終了
返品不可
07354742AHK120241cDC241-無無無-650定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～70(ただし氷結、結露しないこと)15A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数20万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK1202412515-0.915A 125V AC(抵抗負荷)37-
￥420
取扱い終了
返品不可
07354751AHK122241cDC241-無無有-650定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～70(ただし氷結、結露しないこと)15A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数20万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK1222412515-0.915A 125V AC(抵抗負荷)37-
￥510
取扱い終了
返品不可
07354767AHK114X01cAC100/1101-有無無開放時：23.75
動作時：20.63		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)15A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数20万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK114X02501550Hz：1.3
60Hz：1.2		-15A 125V AC(抵抗負荷)AC100/110V
50Hz：13.4/14.7
60Hz：12/13.2		-
￥670
取扱い終了
返品不可
07354776AHK114Y01cAC200/2201-有無無開放時：85.98
動作時：81.76		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)15A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数20万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK114Y02501550Hz：1.3
60Hz：1.2		-15A 125V AC(抵抗負荷)AC200/220V
50Hz：6.7/7.4
60Hz：6/6.6		-
￥670
取扱い終了
返品不可
07354785AHK210X02cAC100/11028無-無開放時：23.75
動作時：20.63		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK210X02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC100/110V
50Hz：13.4/14.7
60Hz：12/13.2		無
￥470
取扱い終了
返品不可
07354794AHK210Y02cAC200/22028無無無開放時：85.98
動作時：81.76		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK210Y02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC200/220V
50Hz：6.7/7.4
60Hz：6/6.6		無
￥470
取扱い終了
返品不可
07354803AHK220122cDC122-無無無-160定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～70(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK2201212510-0.910A 125V AC(抵抗負荷)75-
￥470
取扱い終了
返品不可
07354812AHK220242cDC2428無-無-650定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～70(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK2202412510-0.910A 125V AC(抵抗負荷)37無
￥470
取扱い終了
返品不可
07354821AHK222242cDC242-無無有-650定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～70(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK2222412510-0.910A 125V AC(抵抗負荷)37-
￥550
取扱い終了
返品不可
07354837AHK214X02cAC100/1102-有無無開放時：23.75
動作時：20.63		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK214X02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC100/110V
50Hz：13.4/14.7
60Hz：12/13.2		-
￥720
取扱い終了
返品不可
07354846AHK214Y02cAC200/2202-有無無開放時：85.98
動作時：81.76		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～70(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK214Y02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC200/220V
50Hz：6.7/7.4
60Hz：6/6.6		-
￥720
取扱い終了
返品不可
07354855AHK211X02cAC100/11028無有無開放時：23.75
動作時：20.63		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～60(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK211X02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC100/110V
50Hz：13.4/14.7
60Hz：12/13.2		有
￥610
取扱い終了
返品不可
07354864AHK211Y02cAC200/22028無-無開放時：85.98
動作時：81.76		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～60(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK211Y02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC200/220V
50Hz：6.7/7.4
60Hz：6/6.6		有
￥610
取扱い終了
返品不可
07354873AHK221122cDC122-無有無-160定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～60(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK2211212510-0.910A 125V AC(抵抗負荷)75-
￥610
取扱い終了
返品不可
07354882AHK221242cDC2428無-無-650定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～60(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK2212412510-0.910A 125V AC(抵抗負荷)37有
￥610
取扱い終了
返品不可
07354891AHK223242cDC242-無有有-650定格電圧の10%以上(20℃、初期)定格電圧の110%(70℃)-50～60(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)1億回以上(開閉頻度180回/分)AHK2232412510-0.910A 125V AC(抵抗負荷)37-
￥690
取扱い終了
返品不可
07354907AHK215X02cAC100/1102-有有無開放時：23.75
動作時：20.63		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～60(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK215X02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC100/110V
50Hz：13.4/14.7
60Hz：12/13.2		-
￥860
取扱い終了
返品不可
07354916AHK215Y02cAC200/2202-有有無開放時：85.98
動作時：81.76		-定格電圧の30%以上(20℃、初期)定格電圧の110%-50～60(ただし氷結、結露しないこと)10A 125V AC抵抗負荷(cosΦ=1)寿命開閉回数50万回以上(交流負荷)5000万回以上(開閉頻度180回/分)AHK215Y02501050Hz：1.3
60Hz：1.2		-10A 125V AC(抵抗負荷)AC200/220V
50Hz：6.7/7.4
60Hz：6/6.6		-
￥860
取扱い終了
返品不可
各品番毎の詳細は注文コードをクリックしてください
