スクリューレス端子台 連結可能型 中継用

スクリューレス端子台 連結可能型 中継用 サトーパーツ スクリューレス端子台 連結可能型 中継用 サトーパーツ スクリューレス端子台 連結可能型 中継用 サトーパーツ スクリューレス端子台 連結可能型 中継用 サトーパーツ スクリューレス端子台 連結可能型 中継用 サトーパーツ スクリューレス端子台 連結可能型 中継用 サトーパーツ スクリューレス端子台 連結可能型 中継用 サトーパーツ スクリューレス端子台 連結可能型 中継用 サトーパーツ
(3件のレビュー)

結線後の接続電線には板バネのスプリング圧が常にかかっています。ネジ式端子台のようなネジの増し締めは不要となり、メンテナンスフリーとなります。又、結線作業者によるバラツキがなく、安定した接続が得られます。
板バネのスプリング圧で接続していますから、ネジが無い分実装面積を小さくできますので、省スペース化が図れます。

材質(絶縁体)
本体:ナイロン66(UL94V-0)
ボタン:P.P.E.(UL94V-0)

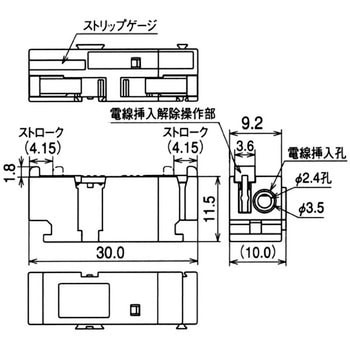

取付方式直付け 結線方式スクリューレス 極数1P 端子間ピッチ(mm)9.2 定格電流(IEC)(A)10 定格電流(UL)(A)10 仕様撚線・単線の両方に対応しています。本体側面にある凹凸部を利用して連結が可能です。ラインの識別等に便利なボタンカラーを標準で8色ご用意しています。1つの本体で広範囲の線材に対応しますので、使用用途も多彩に対応します。ボタン操作が必要な線径範囲:撚線0.2mm2~2.0mm2/単線Φ0.4mm~Φ0.9mm 適合規格UL規格(フィールドワイヤリング対応)、C-UL規格、TUV規格(IEC60947-7-1)、PSEマーク品(認定機関名JET) 定格電圧(V)300 定格適合電線単線:Φ1.2mm(AWG16)、撚線:1.25mm2(AWG16)、素線径Φ0.18mm以上 絶縁抵抗(MΩ)100以上(DC500V) 接触抵抗(mΩ)20以下(初期値) 使用可能電線範囲単線:Φ0.4mm~Φ1.6mm(AWG26~AWG14)、撚線:0.2mm2~2.0mm2(AWG24~AWG14)、素線径Φ0.18mm以上※PSEでご使用の場合は単線Φ1.2mmかΦ1.6mmをご使用下さい。 標準剥線長(mm)10 推奨適合工具マイナスドライバー(軸径Φ6mm、刃先幅6mm)※ボタンを押し込めるものなら何でも可 色(本体)GY(グレー) RoHS指令(10物質対応)対応 耐電圧(V/min)AC2000 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
商品画像注文コード 参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
ML-7000-GY スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620683
ML-7000-GY スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620683
08620683 ML-7000-GY GY(グレー)
オープン
199
219 (税込)
当日出荷
ML-7000-B スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620692
ML-7000-B スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620692
08620692 ML-7000-B B(黒)
オープン
199
219 (税込)
当日出荷
ML-7000-W スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620701
ML-7000-W スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620701
08620701 ML-7000-W W(白)
オープン
199
219 (税込)
当日出荷
ML-7000-R スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620717
ML-7000-R スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620717
08620717 ML-7000-R R(赤)
オープン
199
219 (税込)
当日出荷
ML-7000-Y スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620726
ML-7000-Y スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620726
08620726 ML-7000-Y Y(黄)
オープン
199
219 (税込)
当日出荷
ML-7000-BL スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620744
ML-7000-BL スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620744
08620744 ML-7000-BL BL(青)
オープン
199
219 (税込)
当日出荷

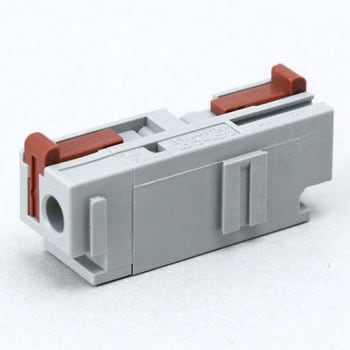

ML-7000-BR スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620753
ML-7000-BR スクリューレス端子台 連結可能型 中継用 サトーパーツ 08620753
08620753 ML-7000-BR BR(茶)
オープン
199
219 (税込)
当日出荷
08620735 ML-7000-G G(緑)
オープン
199
219 (税込)
取扱停止中
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 3
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
百光デンキサービス 様 2019-08-09
用途:
連結 音響配線
対象商品:
08620692

値段が 高い 以前購入したときもっと安かった。結線には絶対必要。

2019-01-05
用途:
実験回路の仮の接続
対象商品:
08620701

接続の取り外しも簡単で圧着端子の代用にもなる。回路の実験や暫定接続に良い。
以前から数個持っていたが追加購入した。連結可能で使いやすい。
少々高価なので恒久接続には使わない。

2017-10-26
用途:
機械のメンテナンス
対象商品:
08620692

24年使う返し縫着ロボットの光センサー交換用に購入しました。CPUから来ている配線は外さず途中でカラーごとの配線を切断して端子台に差し込みました。見た目てきにもスッキリしていてOKだと思います。

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。 この商品について質問する
質問:
製品の安全データシート(SDS)や有害物質使用制限に関するデータ(RoHS)等の書面が必要ですがどうすれば良いですか。
回答:
お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。

https://help.monotaro.com/app/ask

書類名)
1:SDS(MSDS)
2:RoHS(2)
3:非該当証明書
4:ChemSHERPA
5:その他(ミルシート・出荷証明書)
2022-04-04
