エルボ


Cr 20%、Mo 2%ステンレスを使用したSUS303相当 耐腐蝕用のワンタッチ継手。耐腐蝕性がSUS303相当の特殊ステンレスを使用。
強度が必要な場合や腐蝕しやすい雰囲気内で使用する場合に最適です。
シール材にはニトリルゴムを使用しています。
材質
ロック爪:ステンレス
開放リング:ポリアセタール(POM)
チューブ:フッ素樹脂・ポリアミド等
ガイドリング/金属本体:SUS303相当
弾性体スリーブ/Oリング:ニトリルゴム(NBR)
樹脂本体:ポリブチレンテレフタレート(PBT)
用途
ねじとチューブの接続
形状
エルボ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
耐腐蝕用タイプ
RoHS指令
包装形態
通常包装
内容量
1個
注意
※水使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。インサートリングを必ず使用してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
21 件中 1 - 21 件
注文
コード

品番
接続ねじ種類
チューブ外径(Φmm)
有効断面積(mm2)
質量(g)

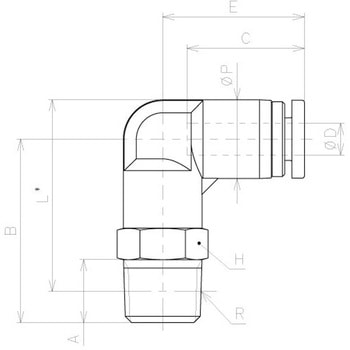

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

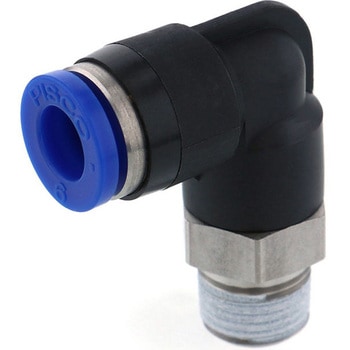

09147047 SPL6-01 R 6 10 13 8 25 16.8 19.8 27.3 12.5 12 ¥1,550
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

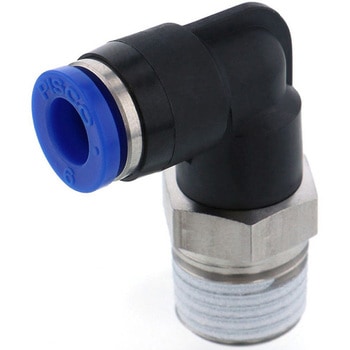

09147056 SPL6-02 R 6 10 20 11 28 16.8 19.8 28.2 12.5 14 ¥1,680
¥1,190 1 ¥1,190
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

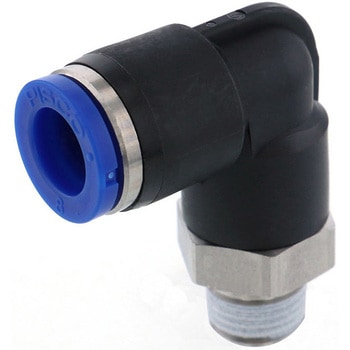

09147065 SPL8-01 R 8 16.5 17 8 28 18.1 22.7 31.3 14.5 14 ¥1,770
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

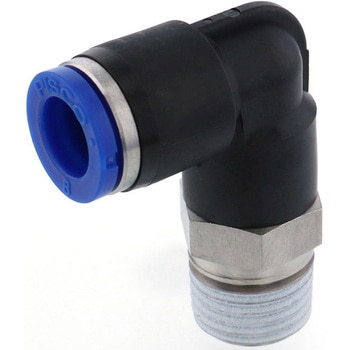

09147074 SPL8-02 R 8 16.5 22 11 31 18.1 22.7 32.2 14.5 14 ¥1,800
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

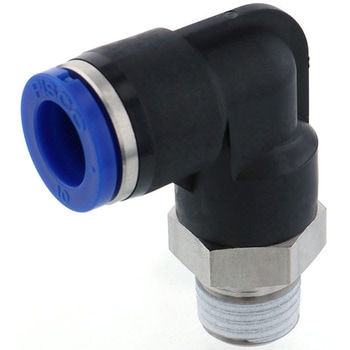

09147083 SPL10-02 R 10 30 31 11 36 20.2 26.2 38.7 17.5 17 ¥2,370
¥1,790 1 ¥1,790
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

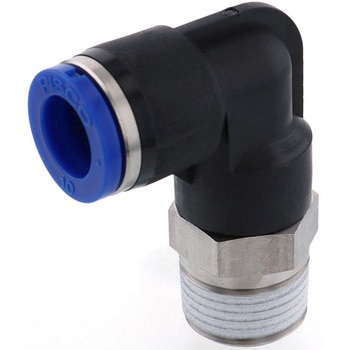

09147092 SPL10-03 R 10 30 39 12 37 20.2 26.2 39.4 17.5 17 ¥2,390
¥1,790 1 ¥1,790
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

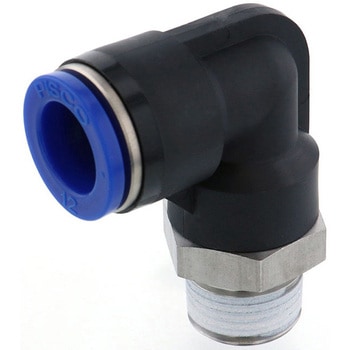

09147101 SPL12-03 R 12 47 48 12 39 23.4 29.4 43.2 21 21 ¥3,300
¥2,490 1 ¥2,490
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

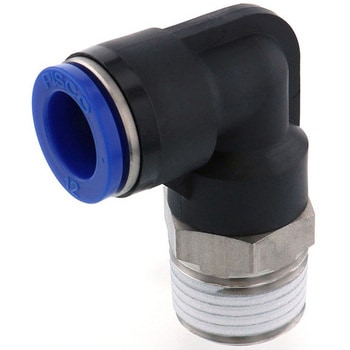

09147117 SPL12-04 R 12 47 63 15 42 23.4 29.4 44.3 21 21 ¥3,380
¥2,590 1 ¥2,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

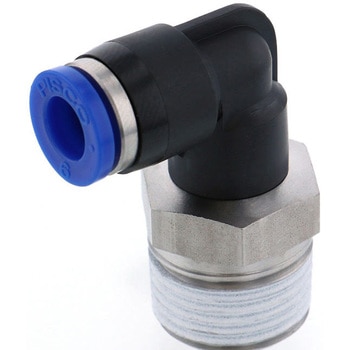

35316075 SPL6-03 R 6 10 32 12 29.8 16.8 19.8 29.7 12.5 17 ¥2,000
¥1,390 1 ¥1,390
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)

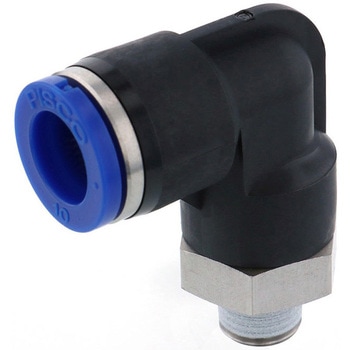

35316084 SPL10-01 R 10 22.4 29 8 33 20.2 26.2 37.8 17.5 17 ¥2,300
¥1,590 1 ¥1,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

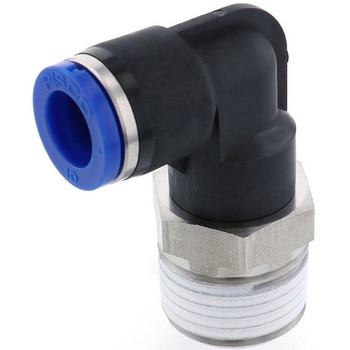

35316093 SPL10-04 R 10 30 59 15 40 20.2 26.2 40.6 17.5 21 ¥3,120
¥1,990 1 ¥1,990
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

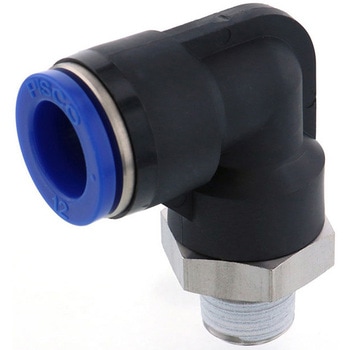

88067813 SPL12-02 R 12 30 47 11 38 23.4 29.4 42.5 21 21 ¥3,270
¥2,490 1 ¥2,490
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

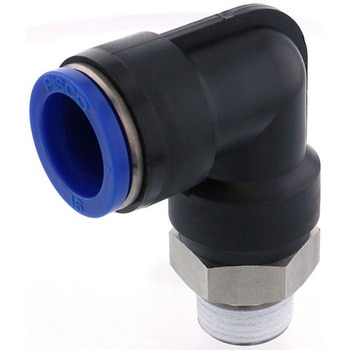

88067822 SPL16-03 R 16 80.2 70 11 47 24.1 33.1 53.2 25 22 ¥4,050
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

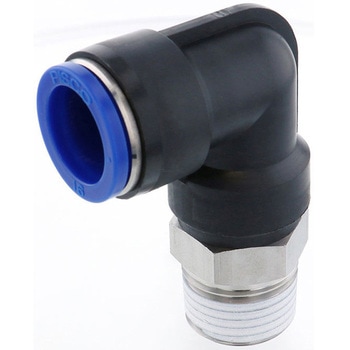

88067831 SPL16-04 R 16 93.3 74 15 51 24.1 33.1 55.3 25 22 ¥4,200
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

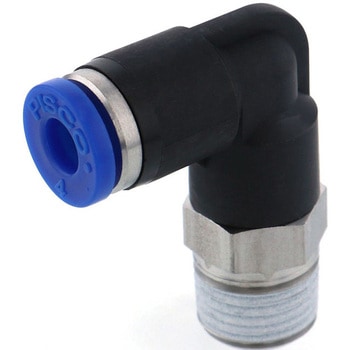

88067847 SPL4-01 R 4 4.2 10 8 23.3 14.9 18 24.3 10 10 ¥1,350
¥939 1 ¥939
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

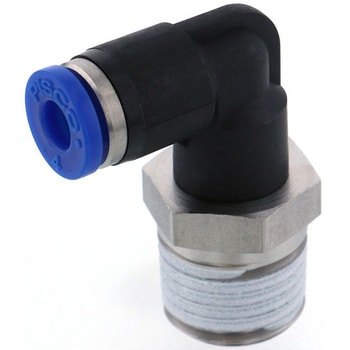

88067856 SPL4-02 R 4 4.2 19 11 26.3 14.9 18 25.3 10 14 ¥1,560
¥1,090 1 ¥1,090
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

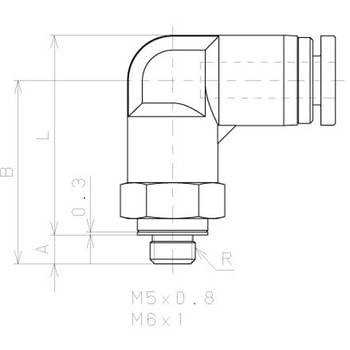

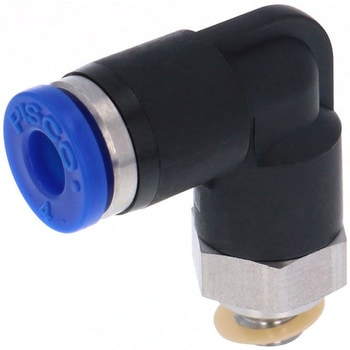

88067865 SPL4-M5 M 4 1.5 7.3 3.2 20.3 14.9 18 22.1 10 10 ¥1,340
¥999 1 ¥999
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

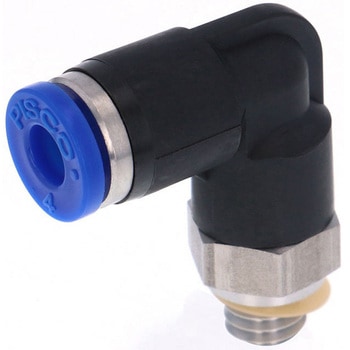

88067874 SPL4-M6 M 4 4.2 7.6 4.2 21.3 14.9 18 22.1 10 10 ¥1,370
¥999 1 ¥999
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

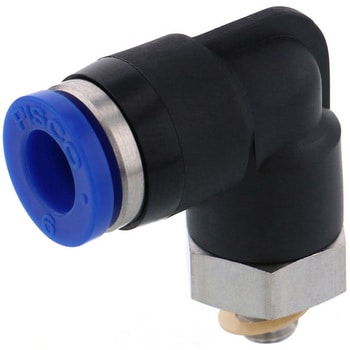

88067883 SPL6-M5 M 6 1.5 11 3.2 22 16.8 19.8 25.1 12.5 12 ¥1,530
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

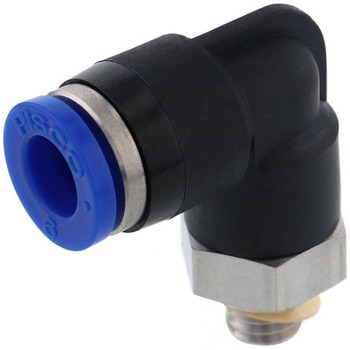

88067892 SPL6-M6 M 6 6.1 12 4.2 23 16.8 19.8 25.1 12.5 12 ¥1,550
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

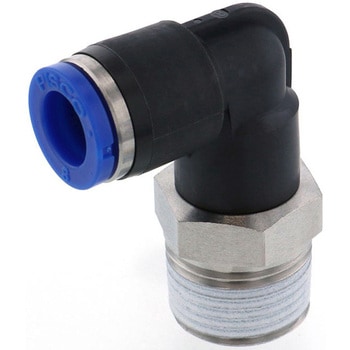

88067901 SPL8-03 R 8 16.5 34 12 32.8 18.1 22.7 33.7 14.5 17 ¥2,110
¥1,590 1 ¥1,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 装置の冷却水循環

素材的に腐食しにくいと思います。稼働時には長時間冷却水を循環させるので有効だと思います。

これは注文コード 09147092 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-08-16]
