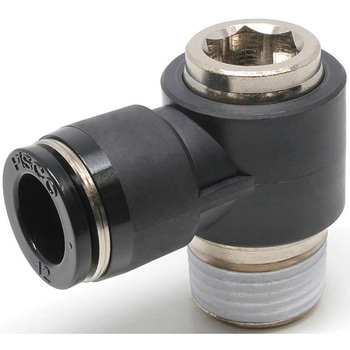

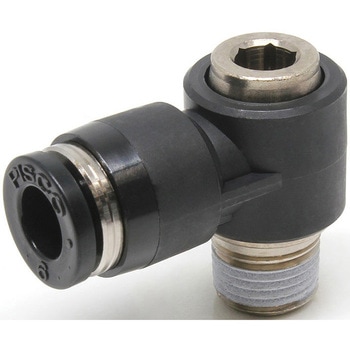

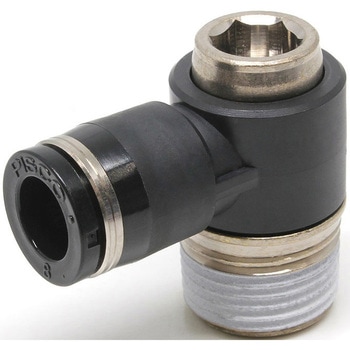

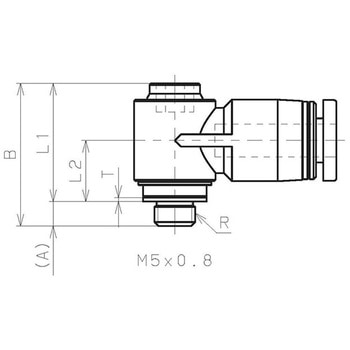

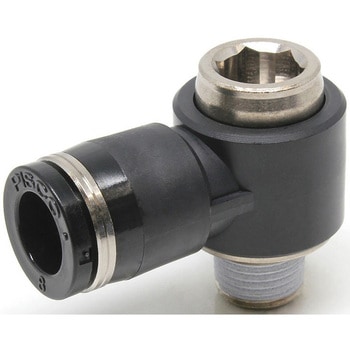

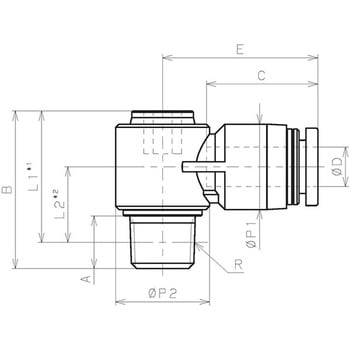

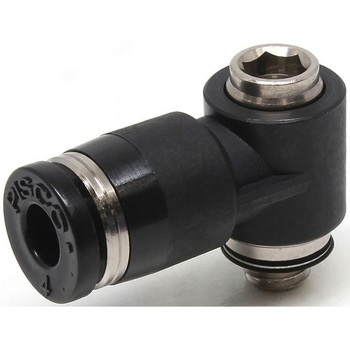

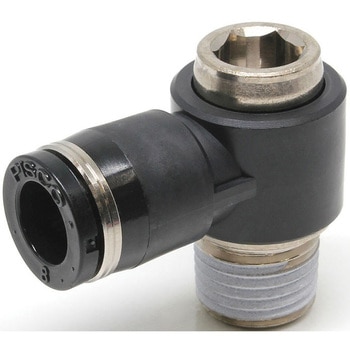

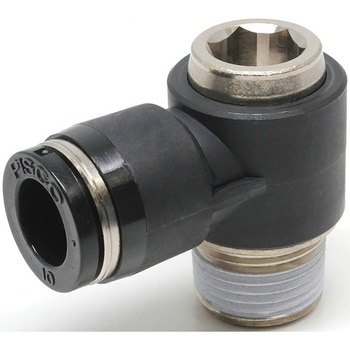

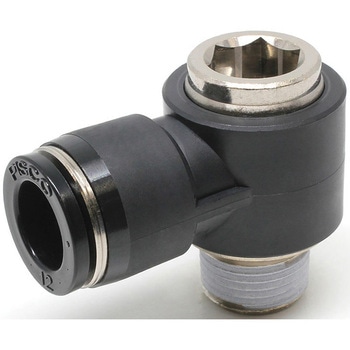

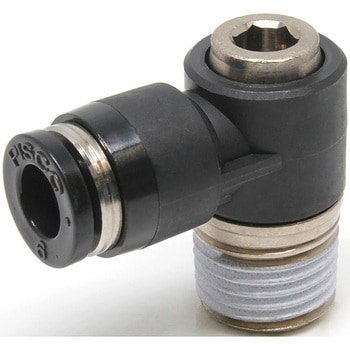

ピスコ(PISCO) 六角穴付ユニバーサルエルボ 六角穴付ユニバーサルエルボ 商品レビューを投稿する 一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。 用途 ねじとチューブの接続 形状 六角穴付ユニバーサルエルボ 使用流体 空気、水(条件有) 最高使用圧力(MPa) 1 使用温度範囲(℃) 0〜60(凍結なきこと) 使用真空圧力(kPa) -100 タイプ 標準タイプ 包装形態 通常包装 注意 ※テーパーネジタイプのL1、L2寸法は、ネジ締付け後の参考寸法です。※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。 お届け日※は、 --時間 --分以内 に今ご注文いただいた際の目安です。 [地域を変更] お届け日を見る ↓各品番毎の詳細は注文コードをクリックしてください。 20 件中 1 - 20 件 注文 コード 品番 選択解除 POL4-M5 POL4-M5W POL6-01 POL6-01W POL6-02 POL6-02W POL8-01 POL8-01W POL8-02 POL8-02W POL8-03 POL8-03W POL10-02 POL10-02W POL10-03 POL10-03W POL12-03 POL12-03W POL12-04 POL12-04W 内容量 選択解除 1個 1袋(10個) 接続ねじ種類 選択解除 M R チューブ外径(Φmm) 選択解除 4 6 8 10 12 材質 選択解除 開放リング/POM、樹脂本体/PBT 材質(金属フード)/処理 選択解除 黄銅(無電解ニッケルメッキ) オリフィス径(Φmm) 選択解除 1.8 4 5.6 7.5 9.1 色 選択解除 開放リング/樹脂本体：ブラック 開放リング/樹脂本体：ライトグレー RoHS指令 選択解除 有 有効断面積(mm2) 選択解除 2.1 7 7.4 12.4 13.6 14 22.6 22.9 32.4 37.3 質量(g) 選択解除 6.3 15 22 28 37 40 49 68 85 寸法A(mm) 選択解除 3 8 11 12 15 寸法B(mm) 選択解除 17.5 24 27 30 31 34 35 39 42 寸法C(mm) 選択解除 14.9 17 18.1 20.7 23.4 寸法E(mm) 選択解除 19.8 23.7 26.7 30.7 36.4 寸法L1(mm) 選択解除 14.5 20 21 23 24 24.7 28 28.7 32.7 33.8 寸法L2(mm) 選択解除 7.5 11.5 12 12.5 13 13.7 15 15.7 17.7 18.8 寸法P1(Φmm) 選択解除 10 13 14 18 21 寸法P2(Φmm) 選択解除 10 14.3 17.9 21.3 26.3 トラスコ品番 選択解除 378-2026 378-2034 378-2042 378-2051 378-2069 378-2077 378-2085 378-2093 809-5233 809-5234 対辺H(mm) 選択解除 4 5 8 10 12 参考基準価格(税別) 通常価格(税別) 購入数 販売価格(税別) 出荷関連 お届け日 数量 09148587 POL4-M5 1個 M 4 1.8 開放リング/樹脂本体：ブラック 有 2.1 6.3 3 17.5 14.9 19.8 14.5 7.5 10 10 809-5234 4 ￥440 ￥309 1 ￥309 - 09148596 POL6-01 1個 R 6 4 開放リング/樹脂本体：ブラック 有 7 15 8 24 17 23.7 20 11.5 13 14.3 378-2051 5 ￥440 ￥309 1 ￥309 - 09148605 POL6-02 1個 R 6 4 開放リング/樹脂本体：ブラック 有 7.4 22 11 27 17 23.7 21 12.5 13 14.3 378-2069 5 ￥480 ￥339 1 ￥339 - 09148614 POL8-01 1個 R 8 5.6 開放リング/樹脂本体：ブラック 有 14 22 8 27 18.1 26.7 23 12 14 17.9 378-2077 8 ￥480 ￥339 1 ￥339 - 09148623 POL8-02 1個 R 8 5.6 開放リング/樹脂本体：ブラック 有 12.4 28 11 30 18.1 26.7 24 13 14 17.9 378-2085 8 ￥520 ￥369 1 ￥369 - 09148632 POL10-02 1個 R 10 7.5 開放リング/樹脂本体：ブラック 有 22.9 40 11 34 20.7 30.7 28 15 18 21.3 378-2026 10 ￥680 ￥479 1 ￥479 - 09148641 POL10-03 1個 R 10 7.5 開放リング/樹脂本体：ブラック 有 22.6 49 12 35 20.7 30.7 28.7 15.7 18 21.3 378-2034 10 ￥720 ￥499 1 ￥499 - 09148657 POL12-03 1個 R 12 9.1 開放リング/樹脂本体：ブラック 有 37.3 68 12 39 23.4 36.4 32.7 17.7 21 26.3 378-2042 12 ￥840 ￥589 1 ￥589 - 10369441 POL12-04 1個 R 12 9.1 開放リング/樹脂本体：ブラック 有 32.4 85 15 42 23.4 36.4 33.8 18.8 21 26.3 809-5233 12 ￥880 ￥619 1 ￥619 - 10369457 POL8-03 1個 R 8 5.6 開放リング/樹脂本体：ブラック 有 13.6 37 12 31 18.1 26.7 24.7 13.7 14 17.9 378-2093 8 ￥700 ￥499 1 ￥499 - 87918555 POL10-02W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング/樹脂本体：ライトグレー 22.9 40 11 34 20.7 30.7 28 15 18 21.3 10 ￥6,800 ￥4,790 1 ￥4,790 - 87918564 POL10-03W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング/樹脂本体：ライトグレー 22.6 49 12 35 20.7 30.7 28.7 15.7 18 21.3 10 ￥7,200 ￥4,990 1 ￥4,990 - 87918573 POL12-03W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.1 開放リング/樹脂本体：ライトグレー 有 37.3 68 12 39 23.4 36.4 32.7 17.7 21 26.3 12 ￥8,400 ￥5,890 1 ￥5,890 - 87918582 POL12-04W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.1 開放リング/樹脂本体：ライトグレー 32.4 85 15 42 23.4 36.4 33.8 18.8 21 26.3 12 ￥8,800 ￥5,990 1 ￥5,990 - 87918591 POL4-M5W 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1.8 開放リング/樹脂本体：ライトグレー 2.1 6.3 3 17.5 14.9 19.8 14.5 7.5 10 10 4 ￥4,400 ￥2,990 1 ￥2,990 - 87918607 POL6-01W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4 開放リング/樹脂本体：ライトグレー 7 15 8 24 17 23.7 20 11.5 13 14.3 5 ￥4,400 ￥2,990 1 ￥2,990 - 87918616 POL6-02W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4 開放リング/樹脂本体：ライトグレー 7.4 22 11 27 17 23.7 21 12.5 13 14.3 5 ￥4,800 ￥3,390 1 ￥3,390 - 87918625 POL8-01W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.6 開放リング/樹脂本体：ライトグレー 14 22 8 27 18.1 26.7 23 12 14 17.9 8 ￥4,800 ￥3,390 1 ￥3,390 - 87918634 POL8-02W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.6 開放リング/樹脂本体：ライトグレー 有 12.4 28 11 30 18.1 26.7 24 13 14 17.9 8 ￥5,200 ￥3,690 1 ￥3,690 - 87918643 POL8-03W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.6 開放リング/樹脂本体：ライトグレー 13.6 37 12 31 18.1 26.7 24.7 13.7 14 17.9 8 ￥7,000 ￥4,990 1 ￥4,990 - ↑各品番毎の詳細は注文コードをクリックしてください。 カテゴリ 工具の通販モノタロウ空圧機器/油圧機器/ホースコンプレッサー・空圧機器・ホースワンタッチ継手エルボ この商品をチェックした人はこんな商品もチェックしています （最初に戻る） ページ 1/4 ≪ 1. ユニバーサルエルボ ピスコ(PISCO) ￥239〜 (1) 2. チューブフィッティングエルボ ピスコ(PISCO) ￥209〜 (24) 3. ミニタイプ 六角穴付ユニバーサルエルボ ピスコ(PISCO) ￥309〜 (1) 4. ユニバーサルエルボ ピスコ(PISCO) ￥249〜 (0) 5. ユニバーサルエルボユニオン KQ2V SMC ￥319〜 (0) 6. ユニバーサルエルボユニオン KQV SMC ￥419〜 (0) 7. ユニバーサルエルボユニオン KQ2V-X35 SMC ￥329〜 (0) 8. ユニバーサルエルボユニオン KQ2V (ガスケットシール) ミリサイズ SMC ￥349〜 (0) 9. ポリウレタンチューブ(メーターカットタイプ) ピスコ(PISCO) ￥249〜 (61) 10. ユニオンストレート ピスコ(PISCO) ￥239〜 (23) 11. 六角穴付ユニバーサルエルボ KQVS SMC ￥379〜 (0) 12. エルボ ピスコ(PISCO) ￥939〜 (1) 13. ストレート ピスコ(PISCO) ￥879〜 (1) 14. ユニオンワイ ピスコ(PISCO) ￥319〜 (20) 15. チューブフィッティングストレート ピスコ(PISCO) ￥139〜 (40) 16. ユニオンティー ピスコ(PISCO) ￥299〜 (16) 17. 違径ユニオンストレート ピスコ(PISCO) ￥239〜 (25) 18. エルボユニオン 大阪魂 ￥139〜 (88) 19. ハーフユニオン 大阪魂 ￥98〜 (121) 20. エルボユニオン KQ2L (シール剤付) ミリサイズ SMC ￥229〜 (5) ≫ 商品レビュー 商品レビューを投稿すると毎月抽選で1,000名様にプレゼントがあたる！ よくあるご質問(FAQ) ご質問は製品仕様に関する内容に限らせて頂きます。 この商品とよく一緒に買われる商品 （最初に戻る） ページ 1/4 ≪ 1. ミニタイプ 六角穴付ユニバーサルエルボ ピスコ(PISCO) ￥309〜 (1) 2. ユニバーサルエルボ ピスコ(PISCO) ￥239〜 (1) 3. チューブフィッティング 六角穴付ストレート ピスコ(PISCO) ￥159〜 (6) 4. ミニタイプ 六角穴付ストレート ピスコ(PISCO) ￥159〜 (1) 5. ミニタイプ ユニオンストレート ピスコ(PISCO) ￥219〜 (1) 6. ソケットエルボ ピスコ(PISCO) ￥189〜 (2) 7. 金型用カプラー ソケット (ホース取付用) 大阪魂 ￥799 (8) 8. サイレンサ ワンタッチ継手 ピスコ(PISCO) ￥379〜 (2) 9. タッチチューブTEシリーズ(耐水性ポリウレタンチューブ)青 千代田通商 ￥789〜 (1) 10. ロングニップル エスコ ￥590〜 (2) 11. ポリウレタンチューブ青 ピスコ(PISCO) ￥799〜 (3) 12. ハイカプラ プラグ (メネジ取付用) 真鍮製 日東工器 ￥489〜 (2) 13. サイレンサANシリーズ 小型樹脂タイプ/ワンタッチ継手接続タイプ SMC ￥429〜 (2) 14. デジタル圧力センサ CKD ￥6,990 (1) 15. ミニタイプ エルボ ピスコ(PISCO) ￥209〜 (5) 16. マイスターフィニッシュ スティックタイプ(100mm) ジーベックテクノロジー ￥1,290〜 (2) 17. ライトカップリング ソケット ストレート ワンタッチ継手付 ピスコ(PISCO) ￥489〜 (2) 18. 小型ボールバルブ(ワンタッチ接続型) モノタロウ ￥1,090〜 (4) 19. タッチチューブTEシリーズ(耐水性ポリウレタンチューブ)透明 千代田通商 ￥789〜 (9) 20. 真鍮製プラグカプラー (メネジ取付用) 大阪魂 ￥259〜 (7) ≫
