ユニバーサルエルボ



ユニバーサルエルボ 5.00 (1件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
ユニバーサルエルボ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意

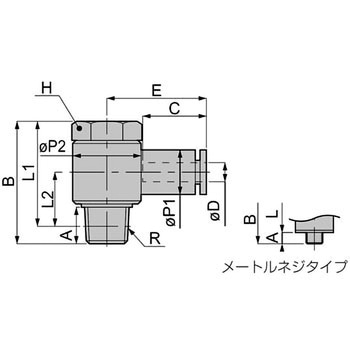

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
46 件中 1 - 46 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L1(mm)
寸法L2(mm)
寸法P1(Φmm)
寸法P2(Φmm)
トラスコ品番
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
09148097 PH4-M5 1個 M 4 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
1.8 開放リング/樹脂本体:ブラック 通常包装 2 7.5 3 17.2 14.9 21.2 14.2 6.2 10 9.8 290-9081 8 ¥400
¥289 1 ¥289
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

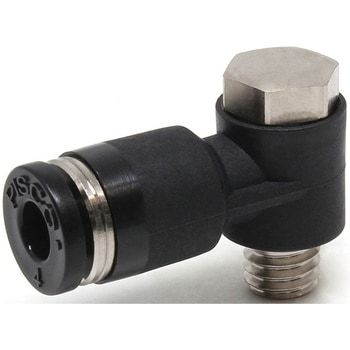

09148106 PH4-M6 1個 M 4 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
2.9 開放リング/樹脂本体:ブラック 通常包装 3.4 7.4 3.9 18.2 14.9 21.2 14.3 6.3 10 9.8 809-5184 8 ¥410
¥289 1 ¥289
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
09148115 PH4-01 1個 R 4 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
2.8 開放リング/樹脂本体:ブラック 通常包装 4.6 21 8 27 14.9 22.2 23 12 10 15.4 290-9090 14 ¥340
¥239 1 ¥239
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148124 PH6-M5 1個 M 6 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
1.8 開放リング/樹脂本体:ブラック 通常包装 1.9 8.3 3 17.2 17 23.1 14.2 7.4 12.5 9.8 442-7092 8 ¥420
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

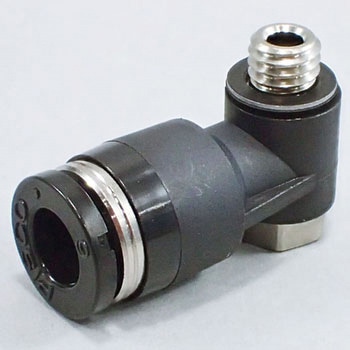

09148133 PH6-M6 1個 M 6 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
3 開放リング/樹脂本体:ブラック 通常包装 3.3 8.3 3.9 18.2 17 23.1 14.3 7.5 12.5 9.8 442-7106 8 ¥430
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

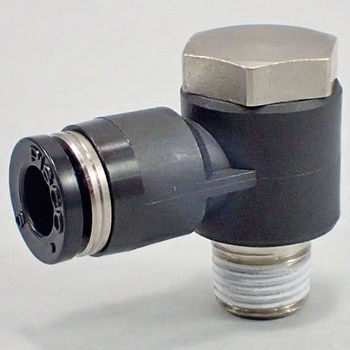

09148142 PH6-01 1個 R 6 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
4.6 開放リング/樹脂本体:ブラック 通常包装 10.9 22 8 27 17 24.2 23 12 12.5 15.4 290-9111 14 ¥350
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

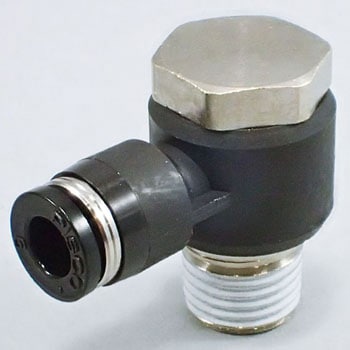

09148151 PH6-02 1個 R 6 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
4.3 開放リング/樹脂本体:ブラック 通常包装 11.6 36 11 31.5 17 26.8 25.5 13.5 12.5 19.6 290-9120 17 ¥420
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

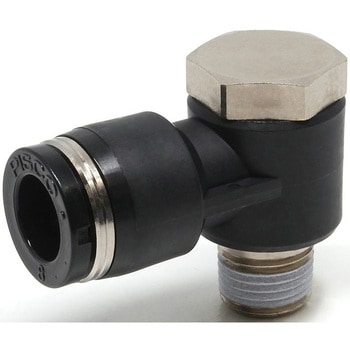

09148167 PH8-01 1個 R 8 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
5.5 開放リング/樹脂本体:ブラック 通常包装 14.9 23 8 27 18.1 26.2 23 12.3 14.5 15.4 442-7114 14 ¥450
¥319 1 ¥319
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148176 PH8-02 1個 R 8 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
6 開放リング/樹脂本体:ブラック 通常包装 19.7 38 11 31.5 18.1 28.2 25.5 13.5 14.5 19.6 442-7122 17 ¥480
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

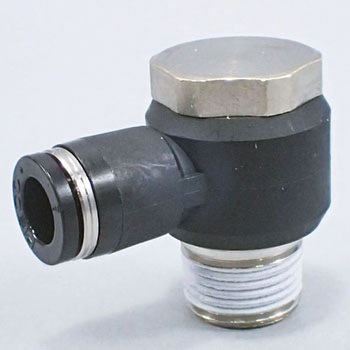

09148185 PH8-03 1個 R 8 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
6 開放リング/樹脂本体:ブラック 通常包装 21.4 60 12 36 18.1 30.2 29.7 15.7 14.5 24.4 290-9154 21 ¥550
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

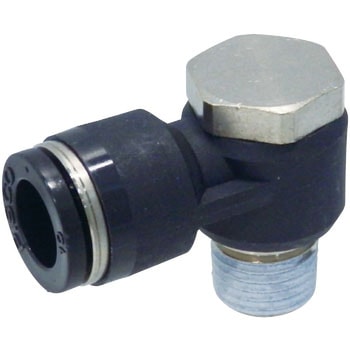

09148194 PH10-02 1個 R 10 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
7.1 開放リング/樹脂本体:ブラック 通常包装 23.1 41 11 31.5 20.2 30.5 25.5 15 18 19.6 290-9162 17 ¥560
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

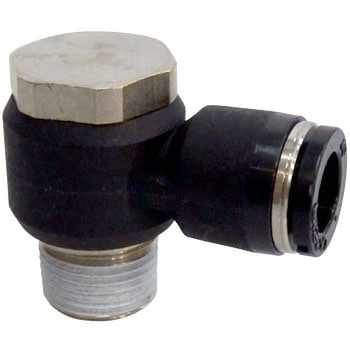

09148203 PH10-03 1個 R 10 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
8 開放リング/樹脂本体:ブラック 通常包装 31.5 63 12 36 20.2 32.5 29.7 15.7 18 24.4 442-7033 21 ¥580
¥409 1 ¥409
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

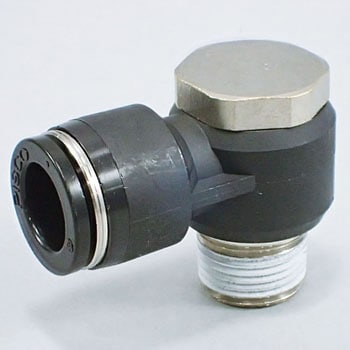

09148212 PH12-03 1個 R 12 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
9.3 開放リング/樹脂本体:ブラック 通常包装 39.7 66 12 36 23.4 35.2 29.7 17.2 21 24.4 442-7041 21 ¥760
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

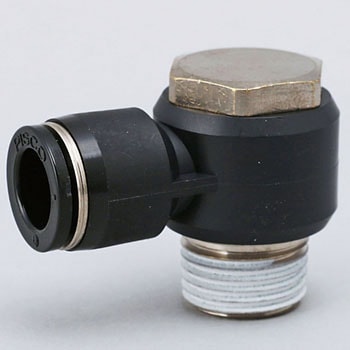

09148221 PH12-04 1個 R 12 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
黄銅(無電解ニッケルメッキ) 10 開放リング/樹脂本体:ブラック 通常包装 49.8 97 13 40.2 23.4 38.2 32 16.5 21 30 809-5097 24 ¥780
¥549 1 ¥549
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

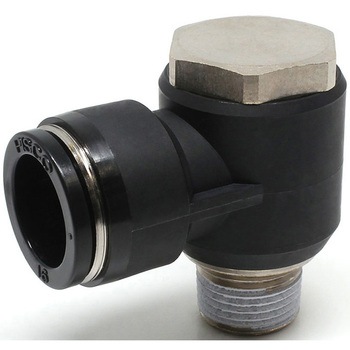

09148237 PH16-03 1個 R 16 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
13 開放リング/樹脂本体:ブラック 通常包装 64.2 92 12 46.1 24.1 36.6 39.8 21.3 25 28 809-5098 24 ¥1,680
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)

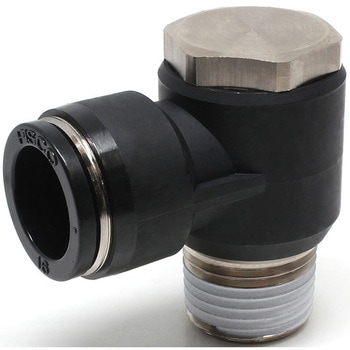

09148246 PH16-04 1個 R 16 金属本体:黄銅+ニッケルメッキ
樹脂本体:ポリブチレンテレフタレート(PBT)
開放リング:ポリアセタール(POM)
13 開放リング/樹脂本体:ブラック 通常包装 62.1 105 15 48.3 24.1 36.6 40.1 21.6 25 28 809-5099 24 ¥1,720
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)

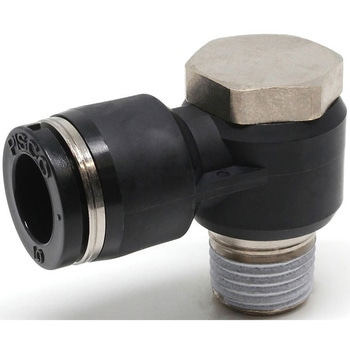

87917697 PH10-02W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.1 開放リング/樹脂本体:ライトグレー 通常包装 23.1 41 11 31.5 20.2 30.5 25.5 15 18 19.6 17 ¥5,600
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

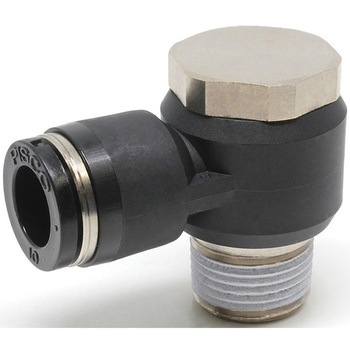

87917706 PH10-03W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー 通常包装 31.5 63 12 36 20.2 32.5 29.7 15.7 18 24.4 21 ¥5,800
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

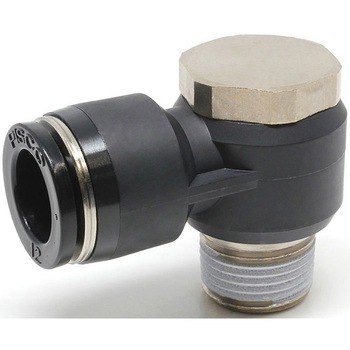

87917715 PH12-03W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.3 開放リング/樹脂本体:ライトグレー 通常包装 39.7 66 12 36 23.4 35.2 29.7 17.2 21 24.4 21 ¥7,600
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

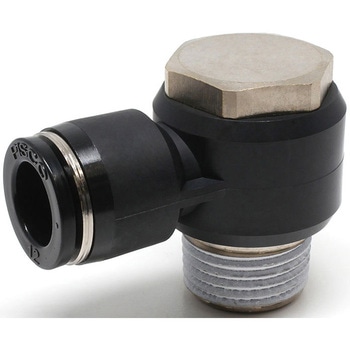

87917724 PH12-04W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 10 開放リング/樹脂本体:ライトグレー 通常包装 49.8 97 13 40.2 23.4 38.2 32 16.5 21 30 24 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917733 PH16-03W 1袋(10個) R 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 13 開放リング/樹脂本体:ライトグレー 通常包装 64.2 92 12 46.1 24.1 36.6 39.8 21.3 25 28 24 ¥16,800
¥11,900 1 ¥11,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917742 PH16-04W 1袋(10個) R 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 13 開放リング/樹脂本体:ライトグレー 通常包装 62.1 105 15 48.3 24.1 36.6 40.1 21.6 25 28 24 ¥17,200
¥12,900 1 ¥12,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

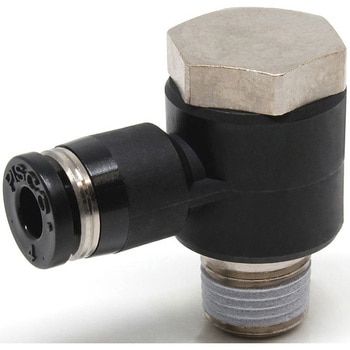

87917751 PH4-01W 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.8 開放リング/樹脂本体:ライトグレー 通常包装 4.6 21 8 27 14.9 22.2 23 12 10 15.4 14 ¥3,400
¥2,390 1 ¥2,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

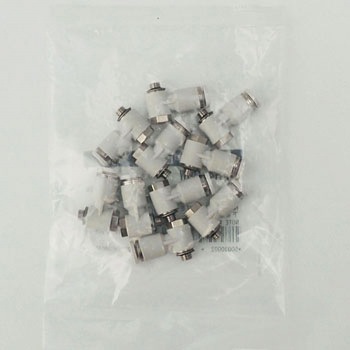

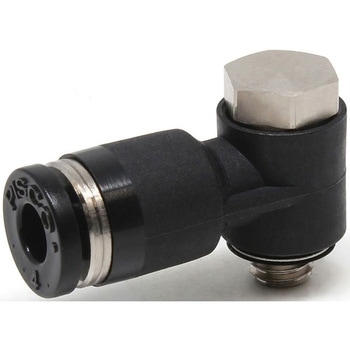

87917767 PH4-M5W 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1.8 開放リング/樹脂本体:ライトグレー 通常包装 2 7.5 3 17.2 14.9 21.2 14.2 6.2 10 9.8 8 ¥4,000
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917776 PH4-M6W 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.9 開放リング/樹脂本体:ライトグレー 通常包装 3.4 7.4 3.9 18.2 14.9 21.2 14.3 6.3 10 9.8 8 ¥4,100
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

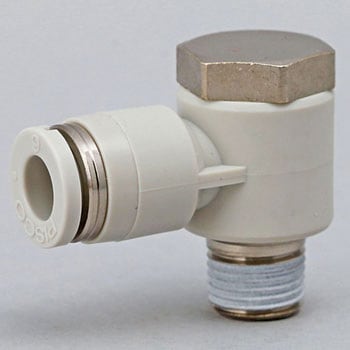

87917785 PH6-01W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.6 開放リング/樹脂本体:ライトグレー 通常包装 10.9 22 8 27 17 24.2 23 12 12.5 15.4 14 ¥3,500
¥2,490 1 ¥2,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

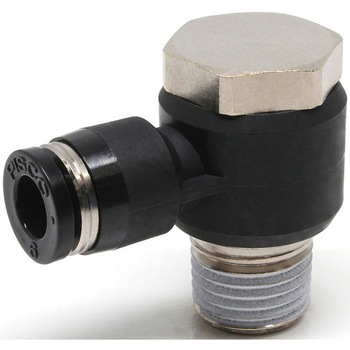

87917794 PH6-02W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.3 開放リング/樹脂本体:ライトグレー 通常包装 11.6 36 11 31.5 17 26.8 25.5 13.5 12.5 19.6 17 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917803 PH6-M5W 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1.8 開放リング/樹脂本体:ライトグレー 通常包装 1.9 8.3 3 17.2 17 23.1 14.2 7.4 12.5 9.8 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

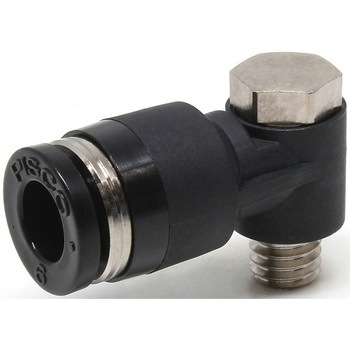

87917812 PH6-M6W 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 通常包装 3.3 8.3 3.9 18.2 17 23.1 14.3 7.5 12.5 9.8 8 ¥4,300
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917821 PH8-01W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.5 開放リング/樹脂本体:ライトグレー 通常包装 14.9 23 8 27 18.1 26.2 23 12.3 14.5 15.4 14 ¥4,500
¥3,190 1 ¥3,190
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

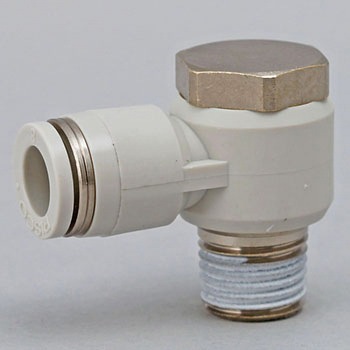

87917837 PH8-02W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー 通常包装 19.7 38 11 31.5 18.1 28.2 25.5 13.5 14.5 19.6 17 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

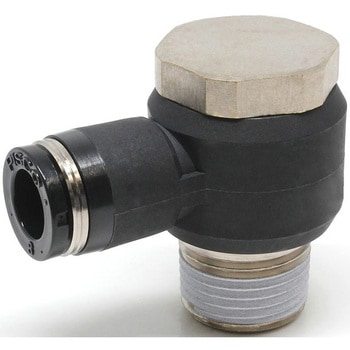

87917846 PH8-03W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー 通常包装 21.4 60 12 36 18.1 30.2 29.7 15.7 14.5 24.4 21 ¥5,500
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917855 PH10-02C 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.1 開放リング/樹脂本体:ライトグレー クリーンルーム包装 23.1 41 11 31.5 20.2 30.5 25.5 15 18 19.6 17 ¥7,300
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917864 PH10-03C 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー クリーンルーム包装 31.5 63 12 36 20.2 32.5 29.7 15.7 18 24.4 21 ¥7,600
¥5,790 1 ¥5,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917873 PH12-03C 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9.3 開放リング/樹脂本体:ライトグレー クリーンルーム包装 39.7 66 12 36 23.4 35.2 29.7 17.2 21 24.4 21 ¥9,900
¥7,990 1 ¥7,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917882 PH12-04C 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 10 開放リング/樹脂本体:ライトグレー クリーンルーム包装 49.8 97 13 40.2 23.4 38.2 32 16.5 21 30 24 ¥10,200
¥7,690 1 ¥7,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917891 PH4-01C 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.8 開放リング/樹脂本体:ライトグレー クリーンルーム包装 4.6 21 8 27 14.9 22.2 23 12 10 15.4 14 ¥4,500
¥3,690 1 ¥3,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917907 PH4-M5C 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1.8 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2 7.5 3.2 17.2 14.9 21.2 14 6 10 9.8 8 ¥5,200
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917916 PH4-M6C 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.9 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.4 7.4 4 18.2 14.9 21.2 14.2 6.2 10 9.8 8 ¥5,400
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

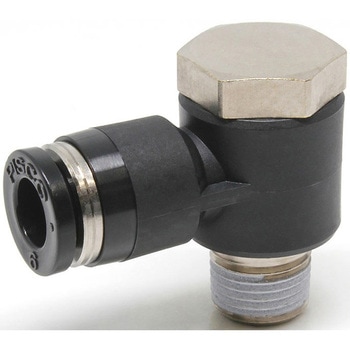

87917925 PH6-01C 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.6 開放リング/樹脂本体:ライトグレー クリーンルーム包装 10.9 22 8 27 17 24.2 23 12 12.5 15.4 14 ¥4,600
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917934 PH6-02C 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.3 開放リング/樹脂本体:ライトグレー クリーンルーム包装 11.6 36 11 31.5 17 26.8 25.5 13.5 12.5 19.6 17 ¥5,500
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917943 PH6-M5C 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1.8 開放リング/樹脂本体:ライトグレー クリーンルーム包装 1.9 8.3 3.2 17.2 17 23.1 14 7.2 12.5 9.8 8 ¥5,500
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917952 PH6-M6C 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.3 8.3 4 18.2 17 23.1 14.2 7.4 12.5 9.8 8 ¥5,600
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917961 PH8-01C 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.5 開放リング/樹脂本体:ライトグレー クリーンルーム包装 14.9 23 8 27 18.1 26.2 23 12.3 14.5 15.4 14 ¥5,900
¥4,790 1 ¥4,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917977 PH8-02C 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー クリーンルーム包装 19.7 38 11 31.5 18.1 28.2 25.5 13.5 14.5 19.6 17 ¥6,300
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87917986 PH8-03C 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー クリーンルーム包装 21.4 60 12 36 18.1 30.2 29.7 15.7 14.5 24.4 21 ¥7,200
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: エアーの配管

以前から使っていたのですが,モノタロウさんはお値打ちに入手できます。

これは注文コード 09148176 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社KDC 様 [2017-12-25]
