隔壁ユニオン


一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
チューブとチューブの接続(同径)
形状
隔壁ユニオン
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
21 件中 1 - 21 件
注文
コード

品番
内容量
チューブ外径(Φmm)
適合チューブ外径ΦD(inch)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
包装形態
有効断面積(mm2)
質量(g)

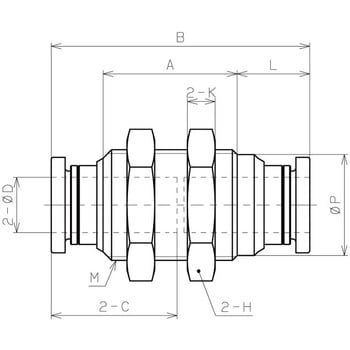

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法G(mm)
寸法M(mm)
寸法P(Φmm)
対辺H(mm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
09148255 PM4 1個 4 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
3 開放リング/樹脂本体:ブラック 通常包装 5.3 11 14.8 30.8 14.9 9.5 4 M12X1 10.8 14 290-8859 ¥430
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

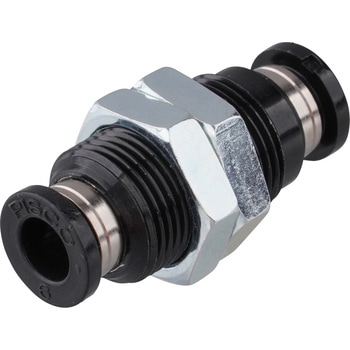

09148264 PM6 1個 6 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
5 開放リング/樹脂本体:ブラック 通常包装 12.5 16 19 34.9 17 9.5 4 M14X1 12.5 17 290-8867 ¥445
¥319 1 ¥319
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

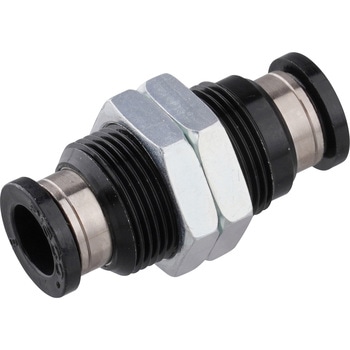

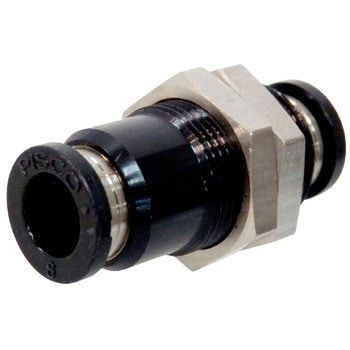

09148273 PM8 1個 8 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
7 開放リング/樹脂本体:ブラック 通常包装 20 19 19.4 37.4 18.2 10.5 4 M16X1 14.6 19 290-8875 ¥475
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148282 PM10 1個 10 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
9 開放リング/樹脂本体:ブラック 通常包装 35 35 21.6 42.4 20.7 11.9 5 M20X1 18.5 24 290-8883 ¥585
¥419 1 ¥419
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148291 PM12 1個 12 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
11 開放リング/樹脂本体:ブラック 通常包装 71 52 24.2 47.6 23.3 13.2 6 M22X1 20.4 27 290-8891 ¥800
¥569 1 ¥569
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10369371 PM16 1個 16 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
15 開放リング/樹脂本体:ブラック 通常包装 98 73 27.2 50.6 24.8 13.2 6 M28X1 25.5 32 809-5229 ¥2,680
¥1,890 1 ¥1,890
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35311044 PM1/4 1個 1/4B 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:炭素鋼(三価クロメート処理)
5.3 開放リング:ホワイト/樹脂本体:ブラック 通常包装 12.5 16 19 34.9 17 9.5 4 M14X1 12.5 17 ¥445
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35311053 PM5/16 1個 5/16B 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
7 開放リング:ホワイト/樹脂本体:ブラック 通常包装 20 19 19.4 37.4 18.2 10.5 4 M16X1 14.6 19 ¥475
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311062 PM3/8 1個 3/8 3/8B 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
8.5 開放リング:ホワイト/樹脂本体:ブラック 通常包装 35 36 21.6 42.4 20.7 11.9 5 M20X1 18.5 24 ¥585
¥439 1 ¥439
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87912991 PM1/4W 1袋(10個) 1/4B 開放リング/POM、樹脂本体/PBT 炭素鋼(三価クロメート処理) 5.3 開放リング:ホワイト/樹脂本体:ライトグレー 通常包装 12.5 16 19 34.9 17 9.5 4 M14X1 12.5 17 ¥4,450
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913007 PM10W 1袋(10個) 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9 開放リング/樹脂本体:ライトグレー 通常包装 35 35 21.6 42.4 20.7 11.9 5 M20X1 18.5 24 ¥5,850
¥4,390 1 ¥4,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

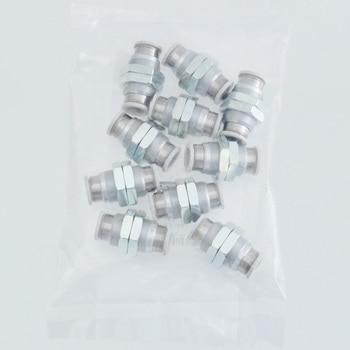

87913016 PM12W 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 開放リング/樹脂本体:ライトグレー 通常包装 71 52 24.2 47.6 23.3 13.2 6 M22X1 20.4 27 ¥8,000
¥5,690 1 ¥5,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913025 PM16W 1袋(10個) 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 15 開放リング/樹脂本体:ライトグレー 通常包装 98 73 27.2 50.6 24.8 13.2 6 M28X1.5 25.5 32 ¥26,800
¥18,900 1 ¥18,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913034 PM4W 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 通常包装 5.3 11 14.8 30.8 14.9 9.5 4 M12X1 10.8 14 ¥4,300
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913043 PM6W 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 開放リング/樹脂本体:ライトグレー 通常包装 12.5 16 19 34.9 17 9.5 4 M14X1 12.5 17 ¥4,450
¥3,390 1 ¥3,390
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

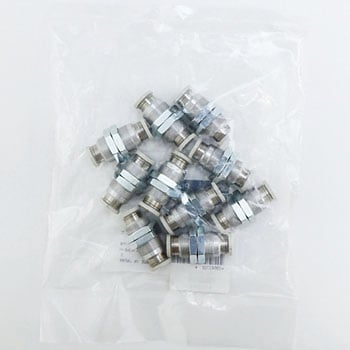

87913052 PM8W 1袋(10個) 8 金属本体:アルミニウム+黒色アルマイト
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
黄銅(無電解ニッケルメッキ) 7 開放リング/樹脂本体:ライトグレー 通常包装 20 19 19.4 37.4 18.2 10.5 4 M16X1 14.6 19 ¥4,750
¥3,590 1 ¥3,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

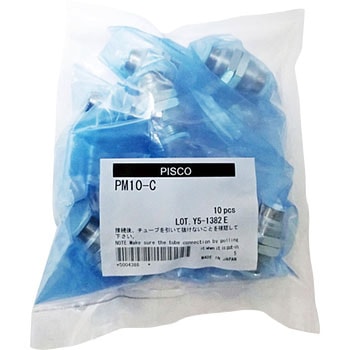

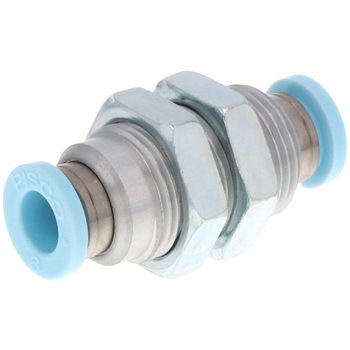

87913061 PM10C 1袋(10個) 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9 開放リング/樹脂本体:ライトグレー クリーンルーム包装 35 35 21.6 42.4 20.7 11.9 5 M20X1 18.5 24 ¥7,700
¥5,990 1 ¥5,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913077 PM12C 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 開放リング/樹脂本体:ライトグレー クリーンルーム包装 71 52 24.2 47.6 23.3 13.2 6 M22X1 20.4 27 ¥10,400
¥7,890 1 ¥7,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913086 PM4C 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー クリーンルーム包装 5.3 11 14.8 30.8 14.9 9.5 4 M12X1 10.8 14 ¥5,600
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913095 PM6C 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 開放リング/樹脂本体:ライトグレー クリーンルーム包装 12.5 16 19 34.9 17 9.5 4 M14X1 12.5 17 ¥5,800
¥4,390 1 ¥4,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87913104 PM8C 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7 開放リング/樹脂本体:ライトグレー クリーンルーム包装 20 19 19.4 37.4 18.2 10.5 4 M16X1 14.6 19 ¥6,200
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
