ワンタッチジョイント PJ型 1本溝用

ワンタッチジョイント PJ型 1本溝用 LAMP(スガツネ)
(3件のレビュー)

1本溝アルミプロファイルに簡単に取り付けできるジョイントシステム。
ナットが不要、位置決め不要、ねじ1本でアルミプロファイルに簡単に取付できます。
独自の取付システムで、作業時間が短縮できます。
各社アルミプロファイルに幅広く使用できます。(一部使用できないものもあります。)

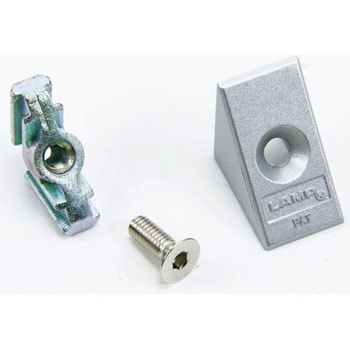

部品はわずか3点です。
すっきりした外観で、筐体や装置を美しく見せます。
ゆるみ防止ねじを使用しています。

材質/仕上
アルミ合金/焼付塗装(シルバー)(ジョイントカバー)
亜鉛合金/有色クロメート処理(インナージョイント)
溝数1 寸法F(mm)- 寸法E(mm)- 内容量1個
注意
結合するプロファイルは同じ寸法・形状のものを使用してください。
適用プロファイル寸法は参考です。現品にてご確認ください。
このタイプは後付け仕様ではありません。ジョイントするアルミプロファイルに、インナージョイントを先に入れておく必要があります。
お気に入りに追加
6件中 1~6件 各品番毎の詳細は注文コードをクリックしてください
注文コード
寸法A(mm)
寸法B(mm)
質量(g)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
09381714 PJ-60T 側面穴付 6mm 41 20 1~3 M6×15 37
560


取扱い終了

返品不可
09381732 PJ-80T 側面穴付 8mm 55 25 1.5~4.5 M8×20 93
650


取扱い終了
09381705 PJ-60 標準 6mm 41 20 1~3 M6×15 37
530


取扱い終了
09381723 PJ-80 標準 8mm 55 25 1.5~4.5 M8×20 93
690


取扱い終了

返品不可
09381741 PJ-100 標準 10mm 70 30 3.5~6.5 M10×25 188
720


取扱い終了
09381757 PJ-100T 側面穴付 10mm 70 30 3.5~6.5 M10×25 188
750


取扱い終了
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。
旧注文コード 旧品番 新注文コード 新品番 商品画像 商品名 ブランド 内容量 価格 理由
09381714 PJ-60T 09381653 PJ-60AT PJ-60AT ワンタッチジョイント PJ型 1本溝用(後付けタイプ) LAMP(スガツネ) 09381653 ワンタッチジョイント PJ型 1本溝用(後付けタイプ) LAMP(スガツネ) 1個 839 税込923 メーカーモデルチェンジ品(後継品)です
09381732 PJ-80T 09381671 PJ-80AT PJ-80AT ワンタッチジョイント PJ型 1本溝用(後付けタイプ) LAMP(スガツネ) 09381671 ワンタッチジョイント PJ型 1本溝用(後付けタイプ) LAMP(スガツネ) 1個 929 税込1,022 メーカーモデルチェンジ品(後継品)です

商品レビュー

平均満足度:
総レビュー件数: 3
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
09381705
2017-12-01
用途:
3Dプリンターの制作に使用しました

正確な90°が確保出来るので助かります。
他国の似たようなジョイントがありますがバリなどが激しく精密でないので使えません。
やはり日本製の確かな精度だと安心して扱えます。

1人が参考にしています
対象商品:
09381705
2015-08-07
用途:
アルミフレームのジョイント

ACE(エース)アルミフレーム2020タイプ 定寸品にはサイズが合いませんでしたが
すこしすり下ろすと填まりました。

対象商品:
09381705
2013-10-07
用途:
展示台のフレーム作成

大阪魂の20mmアルミフレームに使用する場合、T字の左右が干渉しますので加工が必要です。
「一部使用できない」の詳細を記しておいて頂けると有り難いです。

3人が参考にしています
