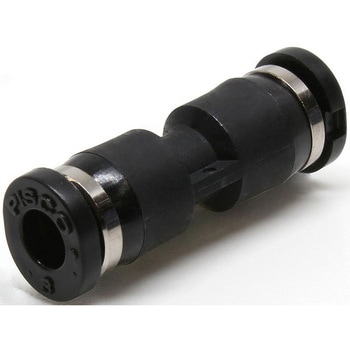

ミニタイプユニオンストレート空気

(4件のレビュー)

スタンダードに比べ容積比40%小型化に成功したワンタッチ継手。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
超小型でもチューブの開放も簡単。
取付け後、チューブの取り出し角度を変えられます。(接続口形状：ねじとワンタッチ継手の組合せ商品に限る。)

材質

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)

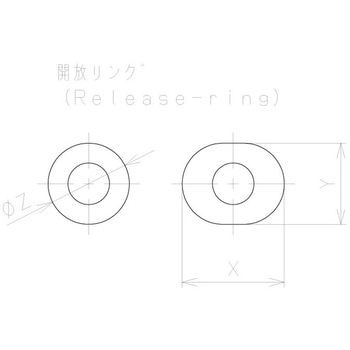

開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

用途チューブとチューブの接続(同径) 形状ユニオンストレート使用流体空気最高使用圧力(MPa)1 使用温度範囲(℃)0～60(凍結なきこと) 使用真空圧力(kPa)-100 タイプミニタイプ

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

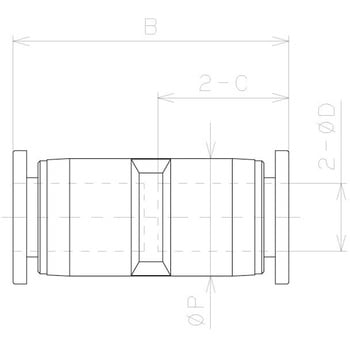

注文コード	品番選択解除 PU1/8M PU3M PU3M-C PU3MW PU4M PU4M-C PU4MW PU6M PU6M-C PU6MW PU180M PU180M-C	内容量選択解除 1個 1袋(10個)	チューブ外径(Φmm) 選択解除 1.8 3 4 6	チューブ外径(inch) 選択解除 1/8B	材質(金属フード)/処理選択解除黄銅(無電解ニッケルメッキ)	色選択解除開放リング/樹脂本体：ブラック開放リング/樹脂本体：ライトグレー開放リング：ホワイト、樹脂本体：ブラック開放リング：ライトブルー/樹脂本体：ライトグレー	包装形態選択解除クリーンルーム包装通常包装	有効断面積(mm²) 選択解除 0.9 2.6 2.7 5.4 11	質量(g) 選択解除 1.1 2 2.1 3.1	寸法B(mm) 選択解除 18.5 19.6 22.7 24.4	寸法C(mm) 選択解除 8.4 9.3 11 11.6	寸法P(Φmm) 選択解除 6 8 10.4	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
10412595	PU3M	1個	3	-	黄銅(無電解ニッケルメッキ)	開放リング/樹脂本体：ブラック	通常包装	2.7	1.1	19.6	9.3	6	￥330	￥249	￥249	￥274 （税込）	当日出荷
09500075	PU4M	1個	4	-	黄銅(無電解ニッケルメッキ)	開放リング/樹脂本体：ブラック	通常包装	5.4	2	22.7	11	8	￥363	￥269	￥269	￥296 （税込）	当日出荷
09500084	PU6M	1個	6	-	-	開放リング/樹脂本体：ブラック	通常包装	11	3.1	24.4	11.6	10.4	￥374	￥269	￥269	￥296 （税込）	当日出荷

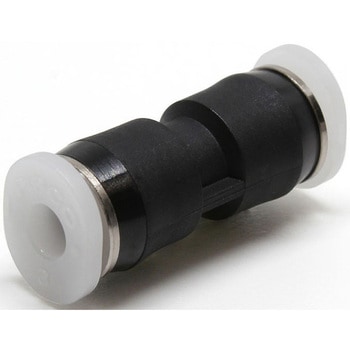

35312094	PU1/8M	1個	-	1/8B	-	開放リング：ホワイト、樹脂本体：ブラック	通常包装	2.6	2.1	22.7	11	8	￥363	￥269	￥269	￥296 （税込）	当日出荷
87950983	PU180M	1袋(10個)	1.8	-	黄銅(無電解ニッケルメッキ)	開放リング/樹脂本体：ブラック	通常包装	0.9	1.1	18.5	8.4	6	￥3,300	￥2,388	￥2,388	￥2,627 （税込）	5日以内出荷返品不可

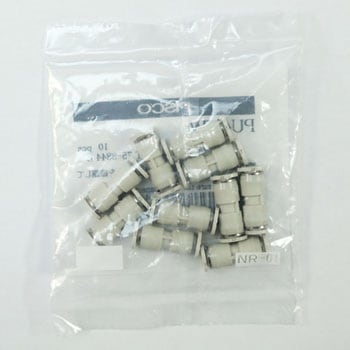

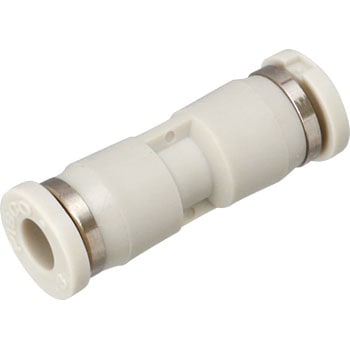

87950992	PU3MW	1袋(10個)	3	-	黄銅(無電解ニッケルメッキ)	開放リング/樹脂本体：ライトグレー	通常包装	2.7	1.1	19.6	9.3	6	￥3,300	￥2,388	￥2,388	￥2,627 （税込）	当日出荷

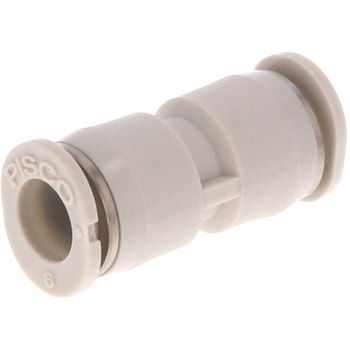

87951001	PU4MW	1袋(10個)	4	-	黄銅(無電解ニッケルメッキ)	開放リング/樹脂本体：ライトグレー	通常包装	5.4	2	22.7	11	8	￥3,630	￥2,698	￥2,698	￥2,968 （税込）	当日出荷
87951017	PU6MW	1袋(10個)	6	-	黄銅(無電解ニッケルメッキ)	開放リング/樹脂本体：ライトグレー	通常包装	11	3.1	24.4	11.6	10.4	￥3,740	￥2,698	￥2,698	￥2,968 （税込）	当日出荷

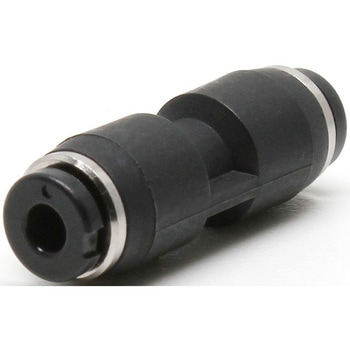

87951026	PU180M-C	1袋(10個)	1.8	-	黄銅(無電解ニッケルメッキ)	開放リング：ライトブルー/樹脂本体：ライトグレー	クリーンルーム包装	0.9	1.1	18.5	8.4	6	￥4,290	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
87951035	PU3M-C	1袋(10個)	3	-	黄銅(無電解ニッケルメッキ)	開放リング：ライトブルー/樹脂本体：ライトグレー	クリーンルーム包装	2.7	1.1	19.6	9.3	6	￥4,290	￥3,298	￥3,298	￥3,628 （税込）	4日以内出荷返品不可
87951044	PU4M-C	1袋(10個)	4	-	黄銅(無電解ニッケルメッキ)	開放リング：ライトブルー/樹脂本体：ライトグレー	クリーンルーム包装	5.4	2	22.7	11	8	￥4,730	￥3,898	￥3,898	￥4,288 （税込）	4日以内出荷返品不可

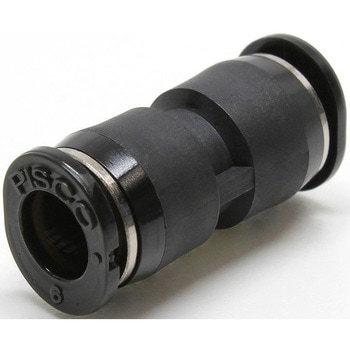

87951053	PU6M-C	1袋(10個)	6	-	黄銅(無電解ニッケルメッキ)	開放リング：ライトブルー/樹脂本体：ライトグレー	クリーンルーム包装	11	3.1	24.4	11.6	10.4	￥4,950	￥3,998	￥3,998	￥4,398 （税込）	7日以内出荷返品不可
