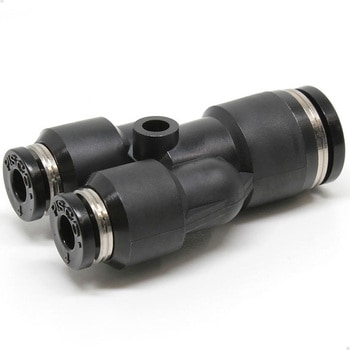

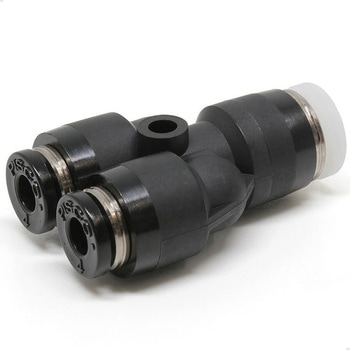

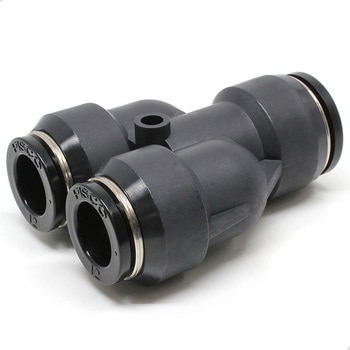

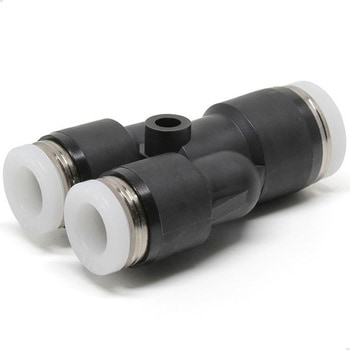

違径ユニオンワイ



違径ユニオンワイ 4.50 (4件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
チューブとチューブの接続(違径)
形状
違径ユニオンワイ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
20 件中 1 - 20 件
注文
コード

品番
内容量
チューブ外径(Φmm)
適合チューブ外径(inch)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
有効断面積(mm2)
質量(g)

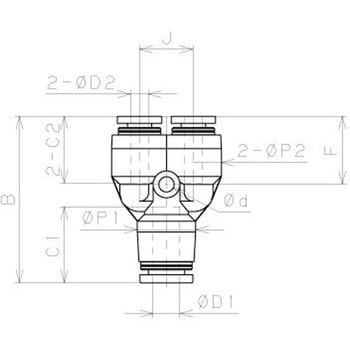

寸法B(mm)
寸法C1(mm)
寸法C2(mm)
寸法d(Φmm)
寸法F(mm)
寸法J(mm)
寸法P1(Φmm)
寸法P2(Φmm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

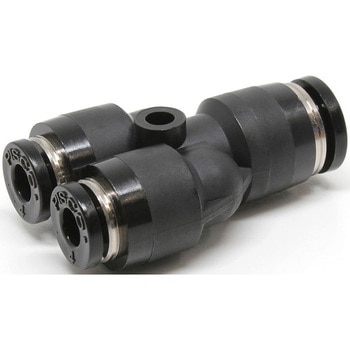

09981072 PW6-4 1個 6X4 3.7 開放リング/樹脂本体:ブラック 4.2 11 37.2 17 14.9 3.4 15.2 12 13 12.5 ¥480
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

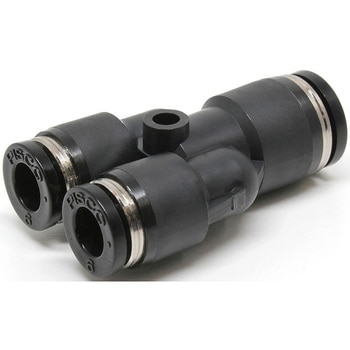

09981081 PW8-6 1個 8X6 5 開放リング/樹脂本体:ブラック 10 13 42.5 18.1 17 3.4 17.3 14 14.5 12.5 ¥500
¥359 1 ¥359
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

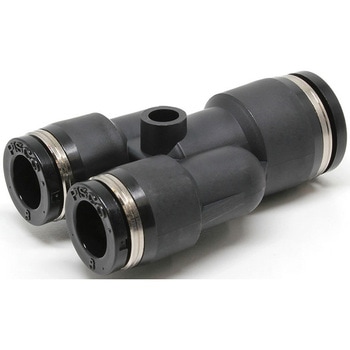

09981097 PW10-8 1個 10X8 6.5 開放リング/樹脂本体:ブラック 17 20 48.1 20.2 18.1 4.5 19.2 18 17.5 14.5 ¥580
¥409 1 ¥409
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

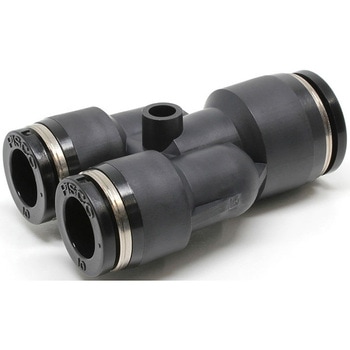

09981106 PW12-10 1個 12X10 7.8 開放リング/樹脂本体:ブラック 27 30 54.6 23.4 20.2 4.5 22 20 21 17.5 ¥780
¥549 1 ¥549
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

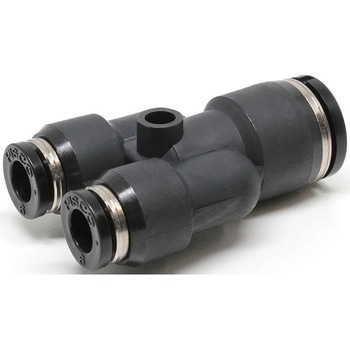

10369825 PW10-6 1個 10X6 5.7 開放リング/樹脂本体:ブラック 10 19 48.2 20.2 17 4.5 19.3 18 17.5 14.5 ¥580
¥409 1 ¥409
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

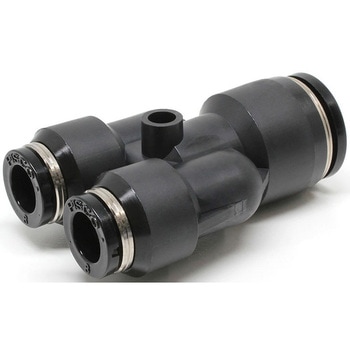

10369834 PW12-8 1個 12X8 7.5 開放リング/樹脂本体:ブラック 22.5 27 54.3 23.4 18.1 4.5 21.7 20 21 17.5 ¥780
¥549 1 ¥549
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

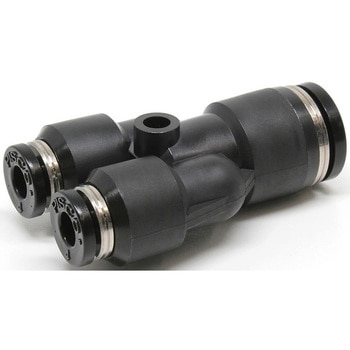

10369843 PW8-4 1個 8X4 3.9 開放リング/樹脂本体:ブラック 3.5 13 41.9 18.1 14.9 3.4 16.7 14 14.5 12.5 ¥500
¥359 1 ¥359
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

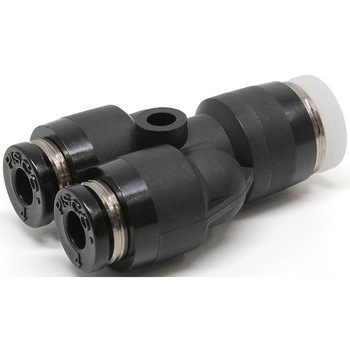

35311272 PW1/4-4 1個 4 1/4B 3.7 開放リング:ホワイト/樹脂本体:ブラック 4.2 11 37.2 17 14.9 3.4 15.2 12 13 12.5 ¥480
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

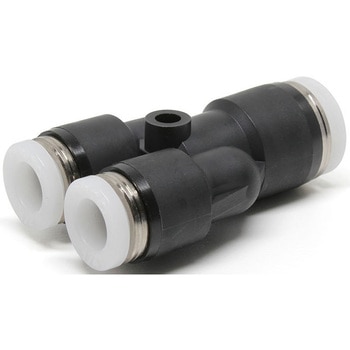

35311281 PW5/16-1/4 1個 5/16BX1/4B 5 開放リング:ホワイト/樹脂本体:ブラック 10 13 42.5 18.1 17 3.4 17.3 14 14.5 12.5 ¥500
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

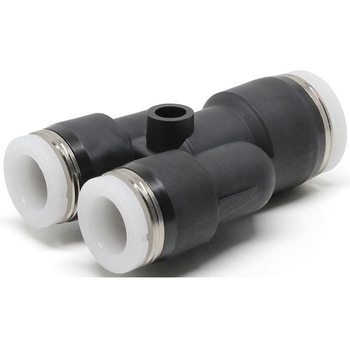

35311297 PW3/8-5/16 1個 3/8BX5/16B 6.5 開放リング:ホワイト/樹脂本体:ブラック 16.5 20 48.1 20.2 18.1 4.5 19.2 18 17.5 14.5 ¥580
¥409 1 ¥409
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

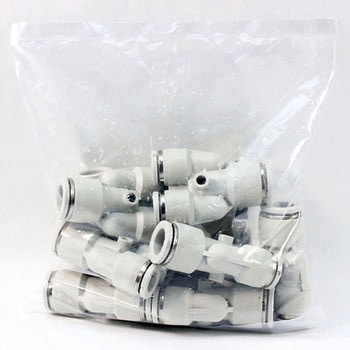

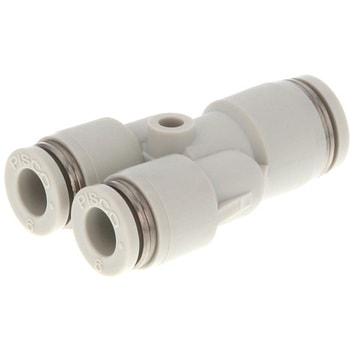

87912447 PW10-6W 1袋(10個) 10X6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.7 開放リング/樹脂本体:ライトグレー 10 19 48.2 20.2 17 4.5 19.3 18 17.5 14.5 ¥5,800
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912456 PW10-8W 1袋(10個) 10X8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6.5 開放リング/樹脂本体:ライトグレー 17 20 48.1 20.2 18.1 4.5 19.2 18 17.5 14.5 ¥5,800
¥3,990 1 ¥3,990
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
87912465 PW12-10W 1袋(10個) 12X10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.8 開放リング/樹脂本体:ライトグレー 27 30 54.6 23.4 20.2 4.5 22 20 21 17.5 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912474 PW12-8W 1袋(10個) 12X8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.5 開放リング/樹脂本体:ライトグレー 22.5 27 54.3 23.4 18.1 4.5 21.7 20 21 17.5 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912483 PW6-4W 1袋(10個) 6X4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3.7 開放リング/樹脂本体:ライトグレー 4.2 11 37.2 17 14.9 3.4 15.2 12 13 12.5 ¥4,800
¥3,390 1 ¥3,390
出荷目安:8日
返品不可
87912492 PW8-6W 1袋(10個) 8X6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 開放リング/樹脂本体:ライトグレー 10 13 42.5 18.1 17 3.4 17.3 14 14.5 12.5 ¥5,000
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

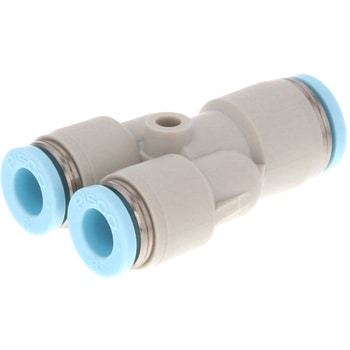

87912501 PW10-8C 1袋(10個) 10X8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6.5 開放リング/樹脂本体:ライトグレー 17 20 48.1 20.2 18.1 4.5 19.2 18 17.5 14.5 ¥7,600
¥5,790 1 ¥5,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912517 PW12-10C 1袋(10個) 12X10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.8 開放リング/樹脂本体:ライトグレー 27 30 54.6 23.4 20.2 4.5 22 20 21 17.5 ¥10,200
¥7,690 1 ¥7,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912526 PW6-4C 1袋(10個) 6X4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3.7 開放リング/樹脂本体:ライトグレー 4.2 11 37.2 17 14.9 3.4 15.2 12 13 12.5 ¥6,300
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87912535 PW8-6C 1袋(10個) 8X6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 開放リング/樹脂本体:ライトグレー 10 13 42.5 18.1 17 3.4 17.3 14 14.5 12.5 ¥6,500
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.50  総レビュー件数: 4 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: エアー関係接続の為

このサイズの異径ユニオンは少なく
ピスコだけで貴重です。

これは注文コード 10369843 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 GLORIA旭営業所 様 [2018-03-02]

満足度: 5

用途: 外注設備ではφ12エアホースで配管しているが、社内エアホースはφ10が主流のため

求めるサイズの違径ユニオンがあり
ニップル等の金具でのサイズ変換しなくても良くて助かりました

これは注文コード 09981106 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-06-18]

満足度: 5

用途: 複数装置へのエアー分岐に使用

分岐内容積が大きめでエアー抵抗が少なく流量確保に最適

これは注文コード 10369825 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 トレックス・セミコンダクター株式会社 様 [2014-09-08]

満足度: 3

用途: 工場の機械・装置 エアー供給用

商品の性格上、エアーチューブの接続(挿入)感、エアー漏れ、耐久性が重要と思っていますが、実使用したところで今のところ違和感・懸念はなさそうです。

これは注文コード 09981097 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-02-04]
