トリプルブランチエイ



トリプルブランチエイ 5.00 (2件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
トリプルブランチエイ
使用流体
空気、水(条件有)
接続ねじ種類
R
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意
※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
33 件中 1 - 33 件
注文
コード

品番
内容量
チューブ外径(Φmm)
適合チューブ外径(inch)
材質
材質(金属フード)/処理
最高使用圧力(MPa)
オリフィス径(Φmm)

RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法J1(mm)
寸法J2(mm)
寸法L1(mm)
寸法L2(mm)
寸法P1(Φmm)
寸法P2(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10367567 PAT10-03 1個 10 1 7.5 開放リング/樹脂本体:ブラック 通常包装 22.7 121 12 76.8 20.2 32.5 18 17 70.4 22.7 18 24.4 22 ¥2,090
¥1,390 1 ¥1,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

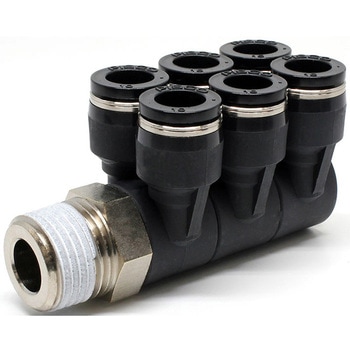

10367576 PAT10-04 1個 10 1 7.5 開放リング/樹脂本体:ブラック 通常包装 22.6 135 15 79.8 20.2 32.5 18 17 71.6 23.9 18 24.4 22 ¥2,140
¥1,390 1 ¥1,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

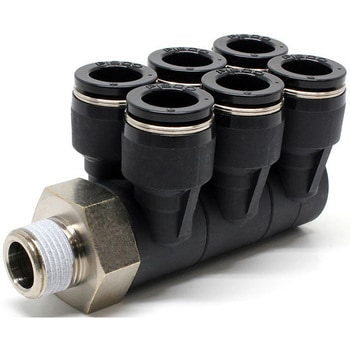

10367585 PAT12-03 1個 12 1 9.7 開放リング/樹脂本体:ブラック 通常包装 30.6 188 12 89.5 23.4 38.2 21.6 20 83.2 27.3 21 30 27 ¥2,320
¥1,490 1 ¥1,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

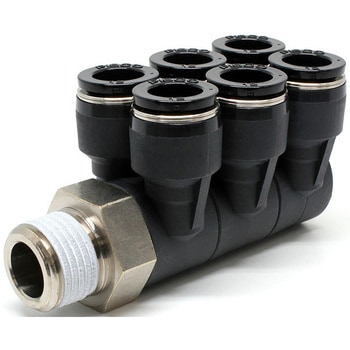

10367594 PAT12-04 1個 12 1 9.7 開放リング/樹脂本体:ブラック 通常包装 31.5 196 15 92.5 23.4 38.2 21.6 20 84.4 28.5 21 30 27 ¥2,550
¥1,590 1 ¥1,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

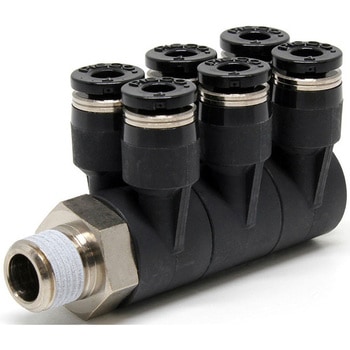

10367603 PAT4-01 1個 4 1 3 開放リング/樹脂本体:ブラック 通常包装 4.7 39 8 57.2 14.9 22.2 13 10 53.3 16.1 10 15.4 14 ¥1,330
¥889 1 ¥889
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

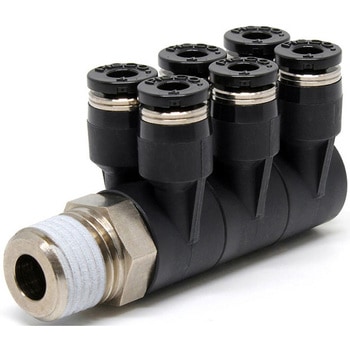

10367612 PAT4-02 1個 4 1 3 開放リング/樹脂本体:ブラック 通常包装 4.3 44 11 60.2 14.9 22.2 13 10 54.2 17 10 15.4 14 ¥1,360
¥899 1 ¥899
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

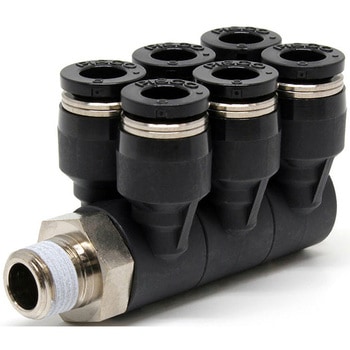

10367621 PAT6-01 1個 6 1 3.7 開放リング/樹脂本体:ブラック 通常包装 9.6 41 8 57.2 17 24.2 13 12 53.3 16.1 12.5 15.4 14 ¥1,380
¥919 1 ¥919
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

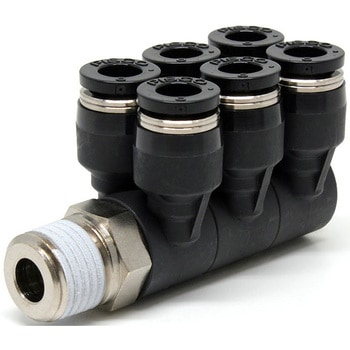

10367637 PAT6-02 1個 6 1 3.7 開放リング/樹脂本体:ブラック 通常包装 9.7 47 11 60.2 17 24.2 13 12 54.2 17 12.5 15.4 14 ¥1,420
¥949 1 ¥949
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

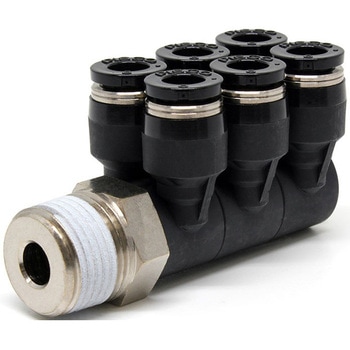

10367646 PAT6-03 1個 6 黄銅(無電解ニッケルメッキ) 1.0 3.7 開放リング/樹脂本体:ブラック 通常包装 9.5 60 12 62.2 17 24.2 13 12 55.9 18.7 12.5 15.4 17 ¥1,500
¥999 1 ¥999
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

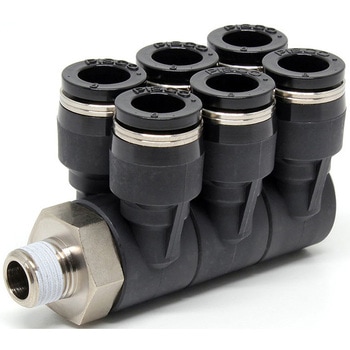

10367655 PAT8-01 1個 8 1 6 開放リング/樹脂本体:ブラック 通常包装 14.3 62 8 61.2 18.1 28.2 15 14 57.3 17.6 14.5 19.6 17 ¥1,590
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

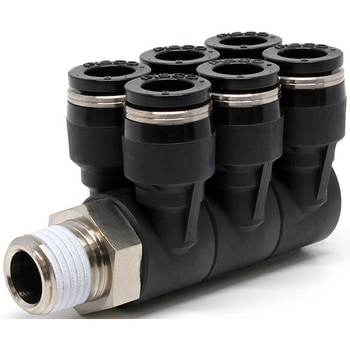

10367664 PAT8-02 1個 8 1 6 開放リング/樹脂本体:ブラック 通常包装 15.5 66 11 64.2 18.1 28.2 15 14 58.2 18.5 14.5 19.6 17 ¥1,610
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

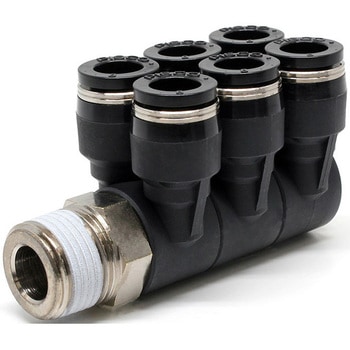

10367673 PAT8-03 1個 8 1 6 開放リング/樹脂本体:ブラック 通常包装 15.1 73 12 65.2 18.1 28.2 15 14 58.9 19.2 14.5 19.6 17 ¥1,590
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

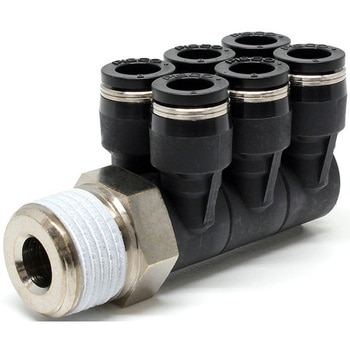

10367682 PAT8-04 1個 8 1 6 開放リング/樹脂本体:ブラック 通常包装 15.1 105 15 70.2 18.1 28.2 15 14 62.1 22.4 14.5 19.6 22 ¥1,940
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35311516 PAT4-03 1個 4 1 3 開放リング/樹脂本体:ブラック 通常包装 4.2 58 12 62.2 14.9 22.2 13 10 55.9 18.7 10 15.4 17 ¥1,450
¥969 1 ¥969
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

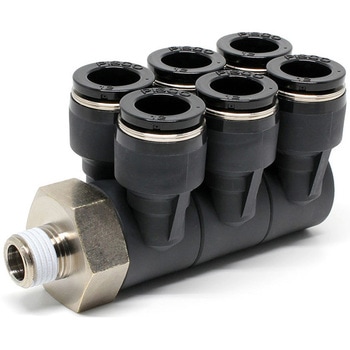

35311525 PAT12-02 1個 12 1 8.5 開放リング/樹脂本体:ブラック 通常包装 30.3 182 11 88.5 23.4 38.2 21.6 20 82.5 26.6 21 30 27 ¥2,310
¥1,490 1 ¥1,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

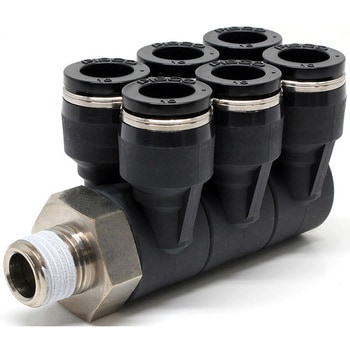

10367551 PAT10-02 1個 10 1 7.5 開放リング/樹脂本体:ブラック 通常包装 21.9 115 11 75.8 20.2 32.5 18 17 69.8 22 18 24.4 22 ¥2,080
¥1,390 1 ¥1,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

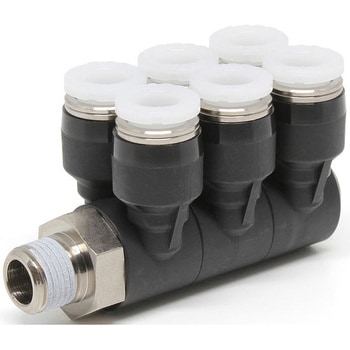

87914626 PAT1/4-01 1個 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 4.1 開放リング:ホワイト/樹脂本体:ブラック 通常包装 45 8 54.7 17 24.2 13 12 50.7 15.5 12.5 15.4 14 ¥1,380
¥859 1 ¥859
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

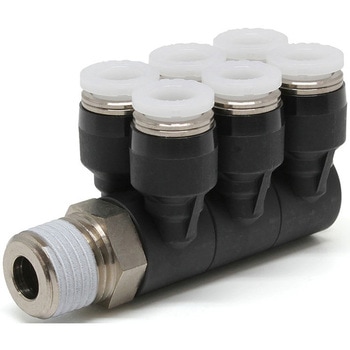

87914635 PAT1/4-02 1個 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 4.1 開放リング:ホワイト/樹脂本体:ブラック 通常包装 50 11 57.7 17 24.2 13 12 51.7 16.5 12.5 15.4 14 ¥1,410
¥869 1 ¥869
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

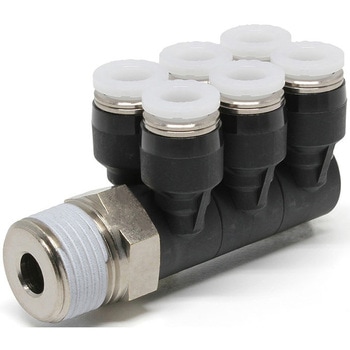

87914644 PAT1/4-03 1個 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 4.1 開放リング:ホワイト/樹脂本体:ブラック 通常包装 64 12 59.7 17 24.2 13 12 53.4 18.2 12.5 15.4 17 ¥1,500
¥929 1 ¥929
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914653 PAT10-04W 1個 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 7.5 開放リング/樹脂本体:ライトグレー 通常包装 22.6 142 15 79.7 20.2 31.7 18 17 71.5 23.8 17.5 23 22 ¥2,140
¥1,390 1 ¥1,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

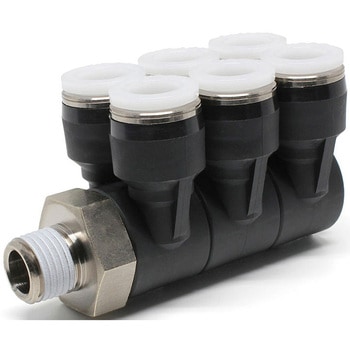

87914662 PAT3/8-02 1個 3/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 7.5 開放リング:ホワイト/樹脂本体:ブラック 通常包装 124 11 75.7 20.2 31.7 18 17 69.7 22 17.5 23 22 ¥2,080
¥1,290 1 ¥1,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

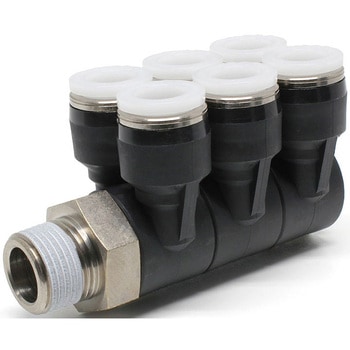

87914671 PAT3/8-03 1個 3/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 7.5 開放リング:ホワイト/樹脂本体:ブラック 通常包装 125 12 76.7 20.2 31.7 18 17 70.4 22.7 17.5 23 22 ¥2,080
¥1,290 1 ¥1,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

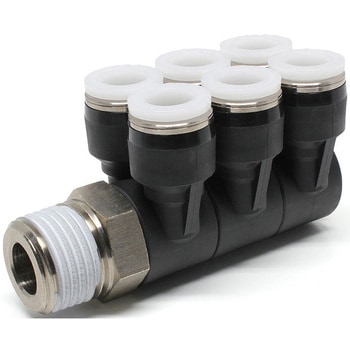

87914687 PAT3/8-04 1個 3/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 7.5 開放リング:ホワイト/樹脂本体:ブラック 通常包装 143 15 79.7 20.2 31.7 18 17 71.5 23.8 17.5 23 22 ¥2,130
¥1,390 1 ¥1,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914696 PAT4-01W 1個 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 3 開放リング/樹脂本体:ライトグレー 通常包装 4.7 40 8 54.7 14.9 22.2 13 10 50.7 15.5 10 15.4 14 ¥1,330
¥819 1 ¥819
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

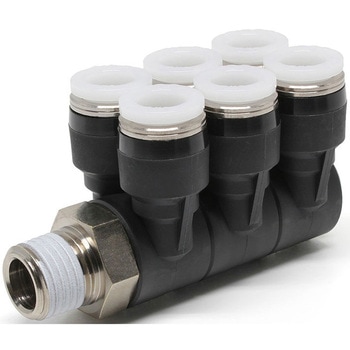

87914705 PAT5/16-02 1個 5/16B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 73 11 64.7 18.1 27.7 15 14 58.7 18.5 14.5 19 17 ¥1,630
¥999 1 ¥999
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

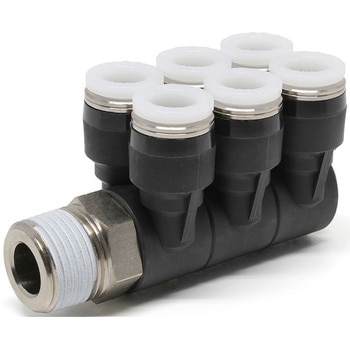

87914714 PAT5/16-03 1個 5/16B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 81 12 65.7 18.1 27.7 15 14 59.4 19.2 14.5 19 17 ¥1,630
¥999 1 ¥999
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

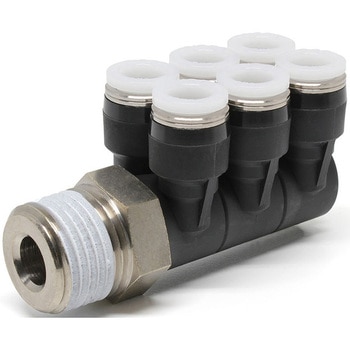

87914723 PAT5/16-04 1個 5/16B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 113 15 70.7 18.1 27.7 15 14 62.5 22.3 14.5 19 22 ¥1,960
¥1,290 1 ¥1,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914732 PAT6-01W 1個 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 3.7 開放リング/樹脂本体:ライトグレー 通常包装 9.6 45 8 54.7 17 24.2 13 12 50.7 15.5 12.5 15.4 14 ¥1,380
¥859 1 ¥859
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914741 PAT6-02W 1個 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 3.7 開放リング/樹脂本体:ライトグレー 通常包装 9.7 51 11 57.7 17 24.2 13 12 51.7 16.5 12.5 15.4 14 ¥1,420
¥879 1 ¥879
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914757 PAT8-02W 1個 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 6 開放リング/樹脂本体:ライトグレー 通常包装 15.5 73 11 64.7 18.1 27.7 15 14 58.7 18.5 14.5 19 17 ¥1,610
¥999 1 ¥999
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914766 PAT8-03W 1個 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 6 開放リング/樹脂本体:ライトグレー 通常包装 15.1 81 12 65.7 18.1 27.7 15 14 59.4 19.2 14.5 19 17 ¥1,590
¥979 1 ¥979
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914775 PAT12-02C 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 8.5 開放リング/樹脂本体:ライトグレー クリーンルーム包装 30.3 203 11 89.5 23.4 36.7 21.6 20 83.5 26.8 21 27 27 ¥26,600
¥17,900 1 ¥17,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914784 PAT12-03C 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 1 9.7 開放リング/樹脂本体:ライトグレー クリーンルーム包装 30.6 205 12 90.5 23.4 36.7 21.6 20 84.2 27.5 21 27 27 ¥26,700
¥17,900 1 ¥17,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 2 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: エア系統の配管

各チューブの取り外しもしやすい上、それぞれのユニオンワイ部が360度自由な方向に回るので、使いやすいです。 もう少し安めだと嬉しいです。

これは注文コード 10367621 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-10-13]

満足度: 5

用途: 新規開発の実験機でエアー混合に使用しています。

実験機なのでパネルに取り付けて配管しています。
 大変使いやすくて満足しています。
 実際には10管混合をしたかったので、もう少し大きなものもラインナップに加えてください。

これは注文コード 10367655 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-06-16]
モノタロウMonotaROからの回答:

今後の商品ラインナップの課題として検討させて頂きます。
貴重なご意見誠にありがとうございます。
