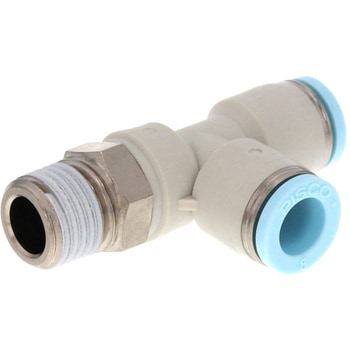

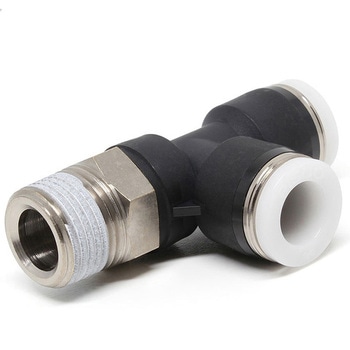

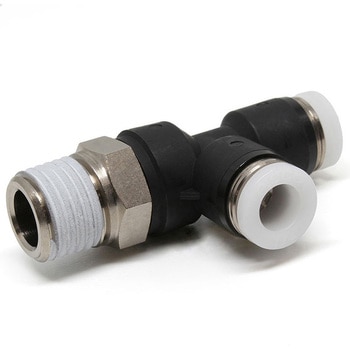

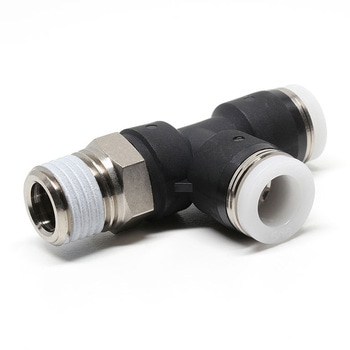

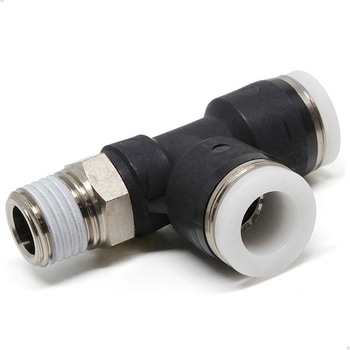

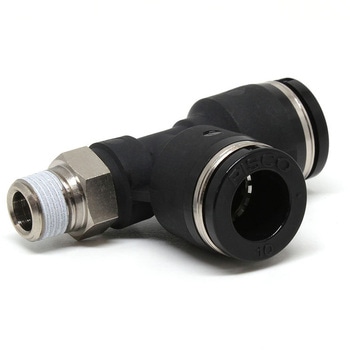

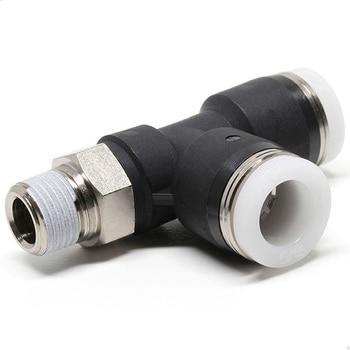

ブランチティー



ブランチティー 5.00 (1件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
形状
ブランチティー
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意

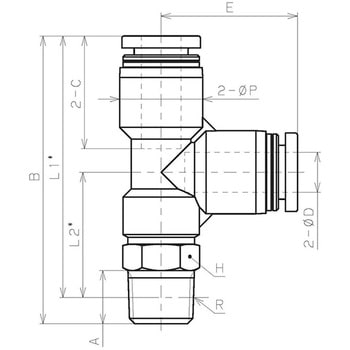

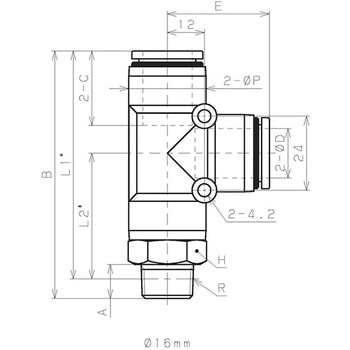

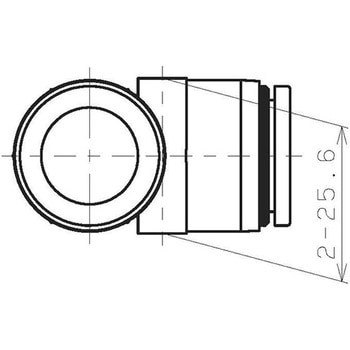

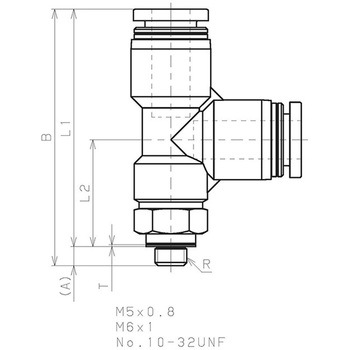

※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
68 件中 1 - 50 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L1(mm)
寸法L2(mm)
寸法P(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10368102 PD10-02 1個 R 10 8 開放リング/樹脂本体:ブラック 通常包装 35 31 11 54.7 20.2 26.2 48.7 22.5 17.5 14 ¥655
¥499 1 ¥499
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

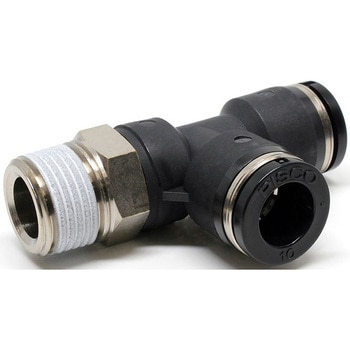

10368111 PD10-03 1個 R 10 8.3 開放リング/樹脂本体:ブラック 通常包装 35 42 12 58.2 20.2 26.2 51.9 25.7 17.5 17 ¥690
¥489 1 ¥489
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

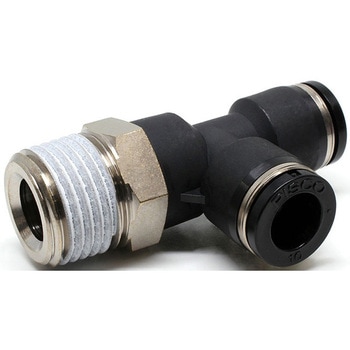

10368127 PD10-04 1個 R 10 8.3 開放リング/樹脂本体:ブラック 通常包装 35 65 15 62.2 20.2 27.3 54 27.8 17.5 21 ¥760
¥539 1 ¥539
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

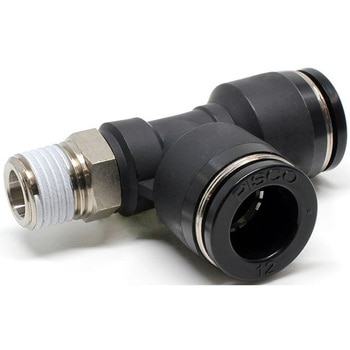

10368136 PD12-02 1個 R 12 8 開放リング/樹脂本体:ブラック 通常包装 35 38 11 60.3 23.4 30 54.2 23.7 21 14 ¥760
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10368145 PD12-03 1個 R 12 10 開放リング/樹脂本体:ブラック 通常包装 59 48 12 63.5 23.4 30.5 57.2 26.7 21 17 ¥780
¥549 1 ¥549
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

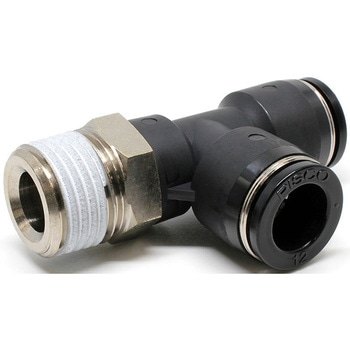

10368154 PD12-04 1個 R 12 10.3 開放リング/樹脂本体:ブラック 通常包装 59 72 15 67.5 23.4 30.7 59.3 28.8 21 21 ¥820
¥579 1 ¥579
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

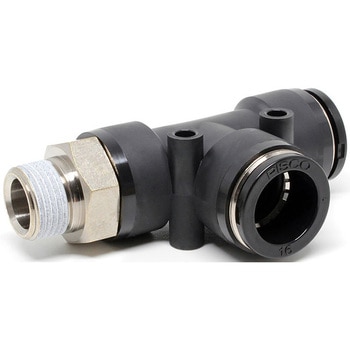

10368163 PD16-03 1個 R 16 11 開放リング/樹脂本体:ブラック 通常包装 79.5 89 11 80.1 24.1 33.1 73.8 40.7 25 22 ¥1,680
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

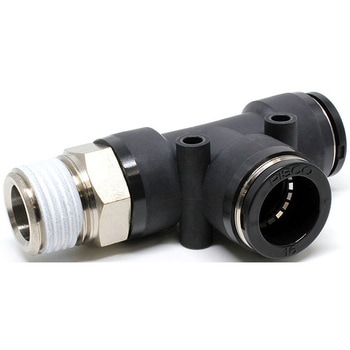

10368172 PD16-04 1個 R 16 13 開放リング/樹脂本体:ブラック 通常包装 92.8 93 15 84.1 24.1 33.1 75.9 42.8 25 22 ¥1,720
¥1,290 1 ¥1,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

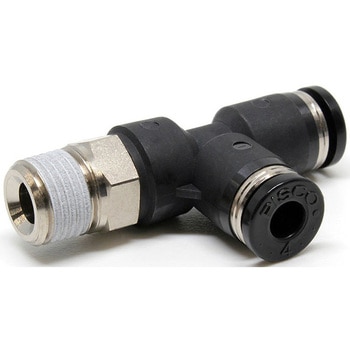

10368181 PD4-01 1個 R 4 2.8 開放リング/樹脂本体:ブラック 通常包装 5.3 13 8 40.2 14.9 17.2 36.2 19 10 10 ¥420
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10368197 PD4-02 1個 R 4 2.8 開放リング/樹脂本体:ブラック 通常包装 5.3 20 11 46.2 14.9 19.2 40.2 23 10 14 ¥440
¥309 1 ¥309
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

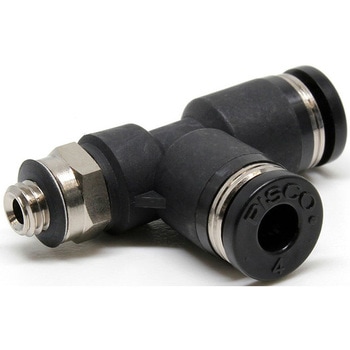

10368206 PD4-M5 1個 M 4 2.4 開放リング/樹脂本体:ブラック 通常包装 1.9 7.8 2.8 33.7 14.9 17.2 30.9 13.7 10 8 ¥470
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

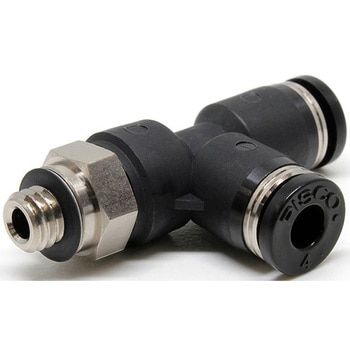

10368215 PD4-M6 1個 M 4 2.8 開放リング/樹脂本体:ブラック 通常包装 5.3 11 3.8 38.2 14.9 17.2 34.4 17.2 10 10 ¥480
¥339 1 ¥339
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

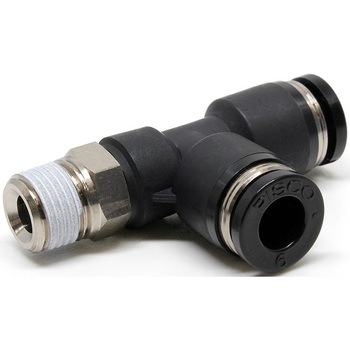

10368224 PD6-01 1個 R 6 4.3 開放リング/樹脂本体:ブラック 通常包装 12.5 14 8 43.3 17 20.5 39.3 18.8 12.5 10 ¥455
¥349 1 ¥349
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

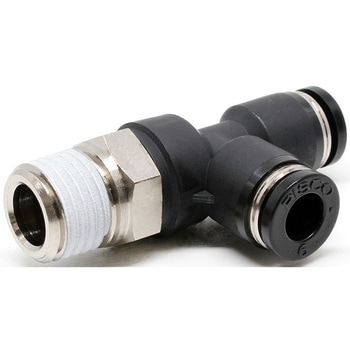

10368233 PD6-02 1個 R 6 4.3 開放リング/樹脂本体:ブラック 通常包装 12.5 22 11 48.8 17 20.5 42.7 22.2 12.5 14 ¥475
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

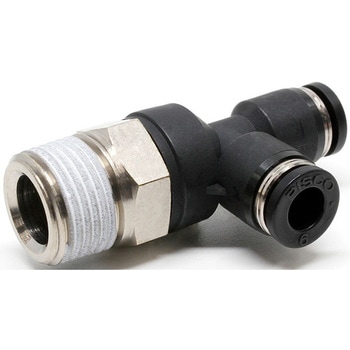

10368242 PD6-03 1個 R 6 4.3 開放リング/樹脂本体:ブラック 通常包装 12.5 32 12 52 17 21.5 45.7 25.2 12.5 17 ¥550
¥389 1 ¥389
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

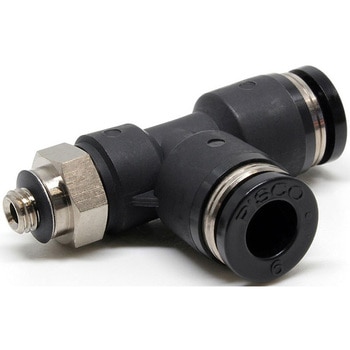

10368251 PD6-M5 1個 M 6 2.4 開放リング/樹脂本体:ブラック 通常包装 1.9 12 2.8 40.3 17 20.5 37.5 17 12.5 10 ¥515
¥389 1 ¥389
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

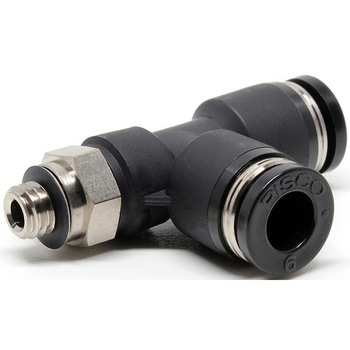

10368267 PD6-M6 1個 M 6 3 開放リング/樹脂本体:ブラック 通常包装 6.4 12 3.8 41.3 17 20.5 37.5 17 12.5 10 ¥525
¥399 1 ¥399
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

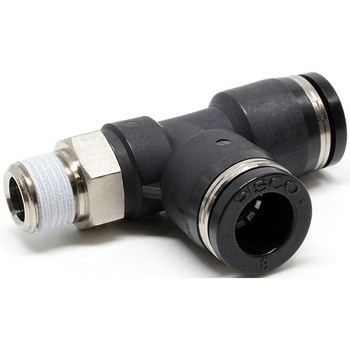

10368276 PD8-01 1個 R 8 6 開放リング/樹脂本体:ブラック 通常包装 20 19 8 46.9 18.1 22.9 42.9 20 14.5 12 ¥510
¥359 1 ¥359
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

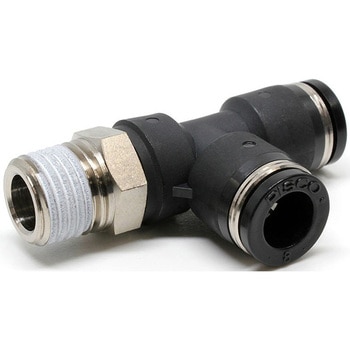

10368285 PD8-02 1個 R 8 6.7 開放リング/樹脂本体:ブラック 通常包装 20 25 11 51.7 18.1 22.9 45.7 22.8 14.5 14 ¥530
¥379 1 ¥379
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

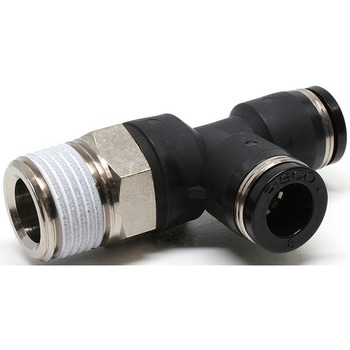

10368294 PD8-03 1個 R 8 6.7 開放リング/樹脂本体:ブラック 通常包装 20 35 12 55.4 18.1 22.9 49.1 26.2 14.5 17 ¥560
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

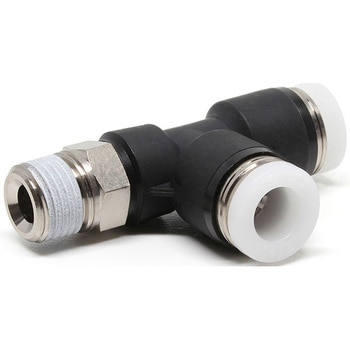

35310441 PD1/4-01 1個 R 1/4B 4.6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 12.5 14 8 43.3 17 20.5 39.3 18.8 12.5 10 ¥455
¥349 1 ¥349
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

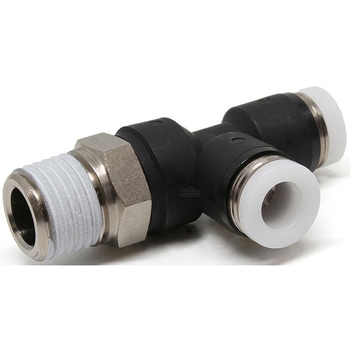

35310457 PD1/4-02 1個 R 1/4B 5.3 開放リング:ホワイト/樹脂本体:ブラック 通常包装 12.5 22 11 48.8 17 20.5 42.7 22.2 12.5 14 ¥475
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

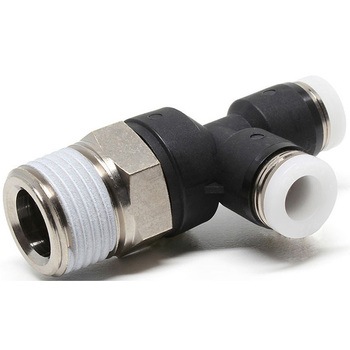

35310466 PD1/4-03 1個 R 1/4B 5.3 開放リング:ホワイト/樹脂本体:ブラック 通常包装 12.5 32 12 52 17 21.5 45.7 25.2 12.5 17 ¥550
¥389 1 ¥389
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

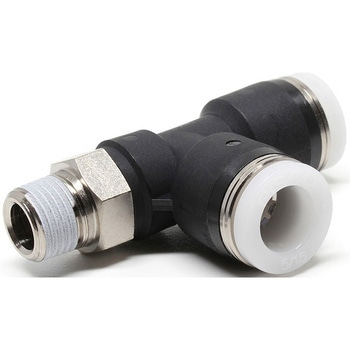

35310475 PD5/16-01 1個 R 5/16B 6 開放リング:ホワイト/樹脂本体:ブラック 通常包装 20 19 8 46.9 18.1 22.9 42.9 20 14.5 12 ¥510
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

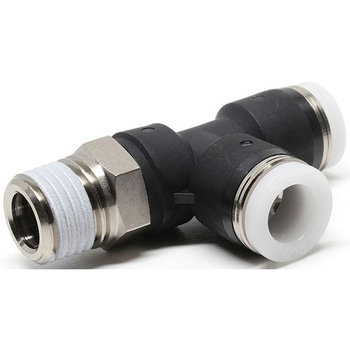

35310484 PD5/16-02 1個 R 5/16B 6.7 開放リング:ホワイト/樹脂本体:ブラック 通常包装 20 25 11 51.7 18.1 22.9 45.7 22.8 14.5 14 ¥530
¥379 1 ¥379
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

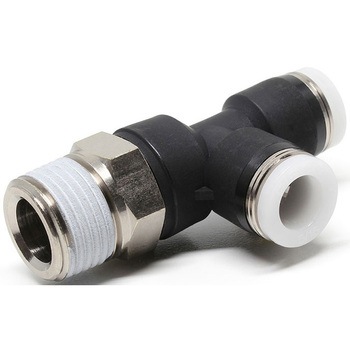

35310493 PD5/16-03 1個 R 5/16B 6.7 開放リング:ホワイト/樹脂本体:ブラック 通常包装 20 35 12 55.4 18.1 22.9 49.1 26.2 14.5 17 ¥560
¥399 1 ¥399
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

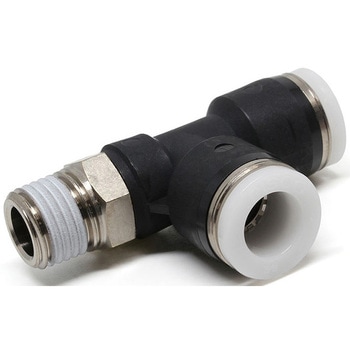

35310502 PD3/8-02 1個 R 3/8B 8 開放リング:ホワイト/樹脂本体:ブラック 通常包装 35 31 11 54.7 20.2 26.2 48.7 22.5 17.5 14 ¥655
¥499 1 ¥499
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

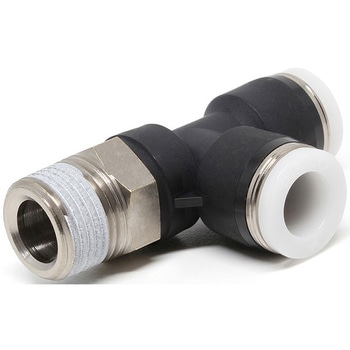

35310511 PD3/8-03 1個 R 3/8B 8.2 開放リング:ホワイト/樹脂本体:ブラック 通常包装 35 42 12 58.2 20.2 26.2 51.9 25.7 17.5 17 ¥690
¥489 1 ¥489
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

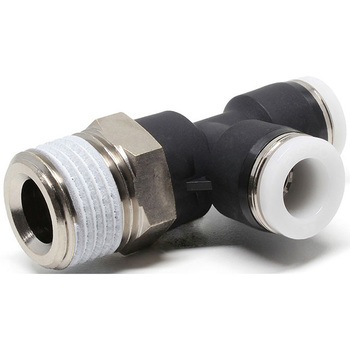

35310527 PD3/8-04 1個 R 3/8B 8.2 開放リング:ホワイト/樹脂本体:ブラック 通常包装 35 65 15 62.2 20.2 27.3 54 27.8 17.5 21 ¥760
¥539 1 ¥539
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
87915457 PD1/4-01W 1袋(10個) R 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.6 開放リング:ホワイト/樹脂本体:ライトグレー 通常包装 12.5 14 8 43.3 17 20.5 39.3 18.8 12.5 10 ¥4,550
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915466 PD10-02W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー 通常包装 35 31 11 54.7 20.2 26.2 48.7 22.5 17.5 14 ¥6,550
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915475 PD10-03W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8.3 開放リング/樹脂本体:ライトグレー 通常包装 35 42 12 58.2 20.2 26.2 51.9 25.7 17.5 17 ¥6,900
¥4,890 1 ¥4,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915484 PD10-04W 1袋(10個) R 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8.3 開放リング/樹脂本体:ライトグレー 通常包装 35 65 15 62.2 20.2 27.3 54 27.8 17.5 21 ¥7,600
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915493 PD12-02W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8 開放リング/樹脂本体:ライトグレー 通常包装 35 38 11 60.3 23.4 30 54.2 23.7 21 14 ¥7,600
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915502 PD12-03W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 10 開放リング/樹脂本体:ライトグレー 通常包装 59 48 12 63.5 23.4 30.5 57.2 26.7 21 17 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915511 PD12-04W 1袋(10個) R 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 10.3 開放リング/樹脂本体:ライトグレー 通常包装 59 72 15 67.5 23.4 30.7 59.3 28.8 21 21 ¥8,200
¥5,790 1 ¥5,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915527 PD16-03W 1袋(10個) R 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 開放リング/樹脂本体:ライトグレー 通常包装 79.5 89 11 80.1 24.1 33.1 73.8 40.7 25 22 ¥16,800
¥11,900 1 ¥11,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915536 PD16-04W 1袋(10個) R 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 13 開放リング/樹脂本体:ライトグレー 通常包装 92.8 93 15 84.1 24.1 33.1 75.9 42.8 25 22 ¥17,200
¥12,900 1 ¥12,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915545 PD4-01W 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.8 開放リング/樹脂本体:ライトグレー 通常包装 5.3 13 8 40.2 14.9 17.2 36.2 19 10 10 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915554 PD4-02W 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.8 開放リング/樹脂本体:ライトグレー 通常包装 5.3 20 11 46.2 14.9 19.2 40.2 23 10 14 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915563 PD4-M5W 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.4 開放リング/樹脂本体:ライトグレー 通常包装 1.9 7.8 2.8 33.7 14.9 17.2 30.9 13.7 10 8 ¥4,700
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915572 PD4-M6W 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.8 開放リング/樹脂本体:ライトグレー 通常包装 5.3 11 3.8 38.2 14.9 17.2 34.4 17.2 10 10 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915581 PD6-01W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.3 開放リング/樹脂本体:ライトグレー 通常包装 12.5 14 8 43.3 17 20.5 39.3 18.8 12.5 10 ¥4,550
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915597 PD6-02W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.3 開放リング/樹脂本体:ライトグレー 通常包装 12.5 22 11 48.8 17 20.5 42.7 22.2 12.5 14 ¥4,750
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915606 PD6-03W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.3 開放リング/樹脂本体:ライトグレー 通常包装 12.5 32 12 52 17 21.5 45.7 25.2 12.5 17 ¥5,500
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915615 PD6-M5W 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.4 開放リング/樹脂本体:ライトグレー 通常包装 1.9 12 2.8 40.3 17 20.5 37.5 17 12.5 10 ¥5,150
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915624 PD6-M6W 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 通常包装 6.4 12 3.8 41.3 17 20.5 37.5 17 12.5 10 ¥5,250
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915633 PD8-01W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー 通常包装 20 19 8 46.9 18.1 22.9 42.9 20 14.5 12 ¥5,100
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915642 PD8-02W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6.7 開放リング/樹脂本体:ライトグレー 通常包装 20 25 11 51.7 18.1 22.9 45.7 22.8 14.5 14 ¥5,300
¥3,790 1 ¥3,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915651 PD8-03W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6.7 開放リング/樹脂本体:ライトグレー 通常包装 20 35 12 55.4 18.1 22.9 49.1 26.2 14.5 17 ¥5,600
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
