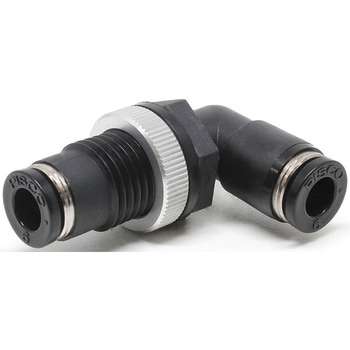

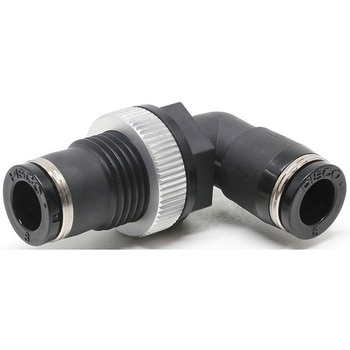

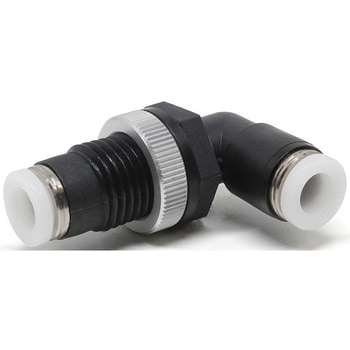

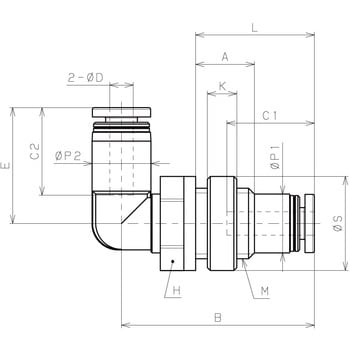

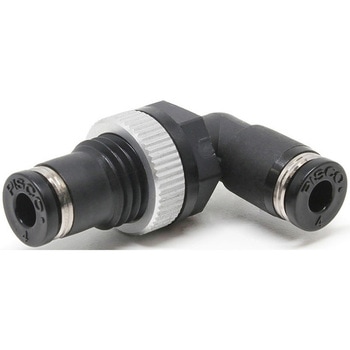

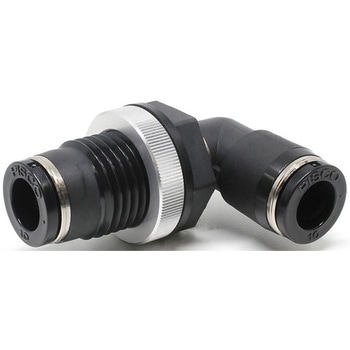

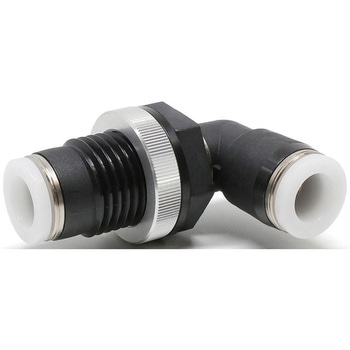

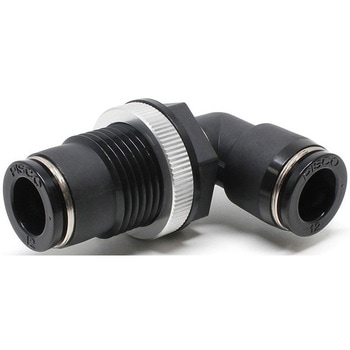

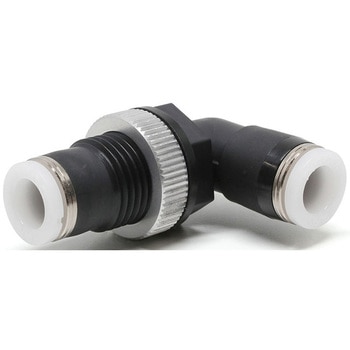

ピスコ(PISCO) 隔壁ユニオンエルボ 隔壁ユニオンエルボ 商品レビューを投稿する 一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。) 用途 チューブとチューブの接続(同径) 形状 隔壁ユニオンエルボ 使用流体 空気、水(条件有) 材質 開放リング/POM、樹脂本体/PBT 材質(金属フード)/処理 黄銅(無電解ニッケルメッキ) 最高使用圧力(MPa) 1 使用温度範囲(℃) 0〜60(凍結なきこと) 使用真空圧力(kPa) -100 タイプ 標準タイプ RoHS指令 有 包装形態 通常包装 注意 ※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。 ↓各品番毎の詳細は注文コードをクリックしてください。 15 件中 1 - 15 件 注文 コード 品番 選択解除 PML1/4 PML1/4W PML5/16 PML3/8 PML3/8W PML4 PML4W PML6 PML6W PML8 PML8W PML10 PML10W PML12 PML12W 内容量 選択解除 1個 1袋(10個) チューブ外径(Φmm) 選択解除 4 6 8 10 12 チューブ外径(inch) 選択解除 1/4B 5/16B 3/8B オリフィス径(Φmm) 選択解除 2.9 4.4 4.6 5.9 6.9 7.1 9.5 色 選択解除 開放リング/樹脂本体：ブラック 開放リング/樹脂本体：ライトグレー 開放リング：ホワイト/樹脂本体：ブラック 開放リング：ホワイト/樹脂本体：ライトグレー 有効断面積(mm2) 選択解除 3.4 9.4 10.8 19.3 22.8 28.1 37.2 質量(g) 選択解除 11 17 25 42 59 寸法A(mm) 選択解除 10 13 13.5 16.5 18.5 寸法C1(mm) 選択解除 14.9 17 18.1 20.2 23.4 寸法C2(mm) 選択解除 14.9 17 18.1 20.7 23.4 寸法E1(mm) 選択解除 20.2 23.8 25.7 28 33.2 寸法E2(mm) 選択解除 32.8 37.8 41.8 47.8 54.7 寸法E3(mm) 選択解除 19.7 22.8 25.7 29.5 32.6 寸法G(Φmm) 選択解除 5 6 寸法M(mm) 選択解除 M12×1.5 M14×1.5 M16×1.5 M20×2 M24×2 寸法P1(Φmm) 選択解除 10 12.3 14.2 17.5 21 トラスコ品番 選択解除 378-1925 寸法S(Φmm) 選択解除 16 19 22 27.5 31 寸法P2(Φmm) 選択解除 10 12.5 14.5 17.5 21 対辺H(mm) 選択解除 14 17 19 24 27 参考基準価格(税別) 通常価格(税別) 購入数 販売価格(税別) 出荷関連 数量 10369405 PML4 1個 4 2.9 開放リング/樹脂本体：ブラック 3.4 11 10 14.9 14.9 20.2 32.8 19.7 5 M12×1.5 10 16 10 14 ￥520 ￥369 1 ￥369 10369414 PML6 1個 6 4.6 開放リング/樹脂本体：ブラック 9.4 17 13 17 17 23.8 37.8 22.8 5 M14×1.5 12.3 19 12.5 17 ￥570 ￥399 1 ￥399 10369423 PML8 1個 8 5.9 開放リング/樹脂本体：ブラック 19.3 25 13.5 18.1 18.1 25.7 41.8 25.7 6 M16×1.5 14.2 22 14.5 19 ￥690 ￥489 1 ￥489 10369387 PML10 1個 10 7.1 開放リング/樹脂本体：ブラック 28.1 42 16.5 20.2 20.7 28 47.8 29.5 6 M20×2 17.5 378-1925 27.5 17.5 24 ￥860 ￥599 1 ￥599 10369396 PML12 1個 12 9.5 開放リング/樹脂本体：ブラック 37.2 59 18.5 23.4 23.4 33.2 54.7 32.6 6 M24×2 21 31 21 27 ￥1,060 ￥749 1 ￥749 35311114 PML1/4 1個 1/4B 4.4 開放リング：ホワイト/樹脂本体：ブラック 10.8 17 13 17 17 23.8 37.8 22.8 5 M14×1.5 12.3 19 12.5 17 ￥580 ￥409 1 ￥409 35311123 PML5/16 1個 5/16B 5.9 開放リング：ホワイト/樹脂本体：ブラック 19.3 25 13.5 18.1 18.1 25.7 41.8 25.7 6 M16×1.5 14.2 22 14.5 19 ￥700 ￥499 1 ￥499 35311132 PML3/8 1個 3/8B 6.9 開放リング：ホワイト/樹脂本体：ブラック 22.8 42 16.5 20.2 20.7 28 47.8 29.5 6 M20×2 17.5 27.5 17.5 24 ￥870 ￥609 1 ￥609 87913165 PML1/4W 1袋(10個) 1/4B 4.4 開放リング：ホワイト/樹脂本体：ライトグレー 10.8 17 13 17 17 23.8 37.8 22.8 5 M14×1.5 12.3 19 12.5 17 ￥5,800 ￥3,990 1 ￥3,990 87913174 PML10W 1袋(10個) 10 7.1 開放リング/樹脂本体：ライトグレー 28.1 42 16.5 20.2 20.7 28 47.8 29.5 6 M20×2 17.5 27.5 17.5 24 ￥8,600 ￥5,990 1 ￥5,990 87913183 PML12W 1袋(10個) 12 9.5 開放リング/樹脂本体：ライトグレー 37.2 59 18.5 23.4 23.4 33.2 54.7 32.6 6 M24×2 21 31 21 27 ￥10,600 ￥7,490 1 ￥7,490 87913192 PML3/8W 1袋(10個) 3/8B 6.9 開放リング：ホワイト/樹脂本体：ライトグレー 22.8 42 16.5 20.2 20.7 28 47.8 29.5 6 M20×2 17.5 27.5 17.5 24 ￥8,700 ￥5,990 1 ￥5,990 87913201 PML4W 1袋(10個) 4 2.9 開放リング/樹脂本体：ライトグレー 3.4 11 10 14.9 14.9 20.2 32.8 19.7 5 M12×1.5 10 16 10 14 ￥5,200 ￥3,690 1 ￥3,690 87913217 PML6W 1袋(10個) 6 4.6 開放リング/樹脂本体：ライトグレー 9.4 17 13 17 17 23.8 37.8 22.8 5 M14×1.5 12.3 19 12.5 17 ￥5,700 ￥3,990 1 ￥3,990 87913226 PML8W 1袋(10個) 8 5.9 開放リング/樹脂本体：ライトグレー 19.3 25 13.5 18.1 18.1 25.7 41.8 25.7 6 M16×1.5 14.2 22 14.5 19 ￥6,900 ￥4,890 1 ￥4,890 ↑各品番毎の詳細は注文コードをクリックしてください。 関連カテゴリ 工具の通販モノタロウ空圧機器/油圧機器/ホースコンプレッサー・空圧機器・ホースワンタッチ継手エルボ この商品をチェックした人はこんな商品もチェックしています （最初に戻る） ページ 1/4 ≪ 1. 隔壁ユニオン ピスコ(PISCO) ￥299〜 当日〜 (2) 2. 隔壁エルボ KQ2LE ミリサイズ SMC ￥449〜 当日〜 (0) 3. メス隔壁ストレート ピスコ(PISCO) ￥309〜 当日〜 (5) 4. 隔壁エルボ KQ2LE SMC ￥589 当日 (0) 5. SUS316締付継手 隔壁ソケット ピスコ(PISCO) ￥1,190〜 当日 (1) 6. 隔壁エルボ KQLE SMC ￥739 (0) 7. 隔壁用ユニオン KQ2E (KQ互換タイプ) ミリサイズ SMC ￥399〜 当日 (0) 8. ミニタイプ 隔壁ユニオン ピスコ(PISCO) ￥289〜 当日〜 (1) 9. クイック継手メス隔壁ユニオン コガネイ ￥329〜 当日〜 (0) 10. ジュンロン黄銅製継手 パネルユニオン 潤工社 ￥449〜 当日 (1) 11. ボールバルブ ミニシリーズ 隔壁ユニオンエルボ ピスコ(PISCO) ￥1,090 当日〜 (0) 12. 隔壁エルボ KQ2LE ミリサイズ SMC ￥3,690〜 (0) 13. クイック継手隔壁ユニオン コガネイ ￥319〜 当日〜 (0) 14. 隔壁用メスユニオン KQ2E ミリサイズ SMC ￥399〜 当日〜 (0) 15. メインブロック 隔壁レデューサー ピスコ(PISCO) ￥379〜 当日〜 (0) 16. タンク取付金具 カクダイ ￥1,990〜 当日 (5) 17. チューブフィッティングエルボ ピスコ(PISCO) ￥209〜 当日〜 (20) 18. ユニオンティー ピスコ(PISCO) ￥299〜 当日〜 (16) 19. 隔壁ユニオンP ピスコ(PISCO) ￥219〜 当日〜 (5) 20. チューブフィッティングストレート ピスコ(PISCO) ￥139〜 当日〜 (39) ≫ 商品レビュー 商品レビューを投稿すると毎月抽選で1,000名様にプレゼントがあたる！ よくあるご質問(FAQ) ご質問は製品仕様に関する内容に限らせて頂きます。 この商品とよく一緒に買われる商品 （最初に戻る） ページ 1/4 ≪ 1. 隔壁ユニオンP ピスコ(PISCO) ￥219〜 当日〜 (5) 2. ミニタイプ 隔壁ユニオン ピスコ(PISCO) ￥289〜 当日〜 (1) 3. ソケットエルボ ピスコ(PISCO) ￥189〜 当日〜 (2) 4. 隔壁ユニオン ピスコ(PISCO) ￥299〜 当日〜 (2) 5. 違径ソケットエルボ ピスコ(PISCO) ￥219〜 当日〜 (2) 6. サイレンサ ワンタッチ継手 ピスコ(PISCO) ￥379〜 当日 (2) 7. ダブルユニバーサルエルボ ピスコ(PISCO) ￥599〜 当日〜 (0) 8. チューブフィッティング PPタイプ エルボ ピスコ(PISCO) ￥459〜 当日〜 (0) 9. メス隔壁ストレート ピスコ(PISCO) ￥309〜 当日〜 (5) 10. メスエルボ ピスコ(PISCO) ￥269〜 当日〜 (9) 11. タッチコネクター5/ユニオンエルボ 千代田通商 ￥190〜 当日〜 (1) 12. 低作動圧チェックバルブ ユニオンストレート ピスコ(PISCO) ￥639〜 当日 (6) 13. 違径ニップル ピスコ(PISCO) ￥149〜 当日〜 (2) 14. ニップル ピスコ(PISCO) ￥119〜 当日〜 (5) 15. 隔壁用メスユニオン KQ2E ミリサイズ SMC ￥399〜 当日〜 (0) 16. プラグ ピスコ(PISCO) ￥70〜 当日〜 (8) 17. ポリウレタンチューブ透明青 ピスコ(PISCO) ￥799〜 当日 (1) 18. ユニオンエルボ ピスコ(PISCO) ￥229〜 当日〜 (8) 19. ユニバーサルエルボ ピスコ(PISCO) ￥239〜 当日〜 (1) 20. チューブフィッティング PPタイプ ストレート ピスコ(PISCO) ￥319〜 当日〜 (0) ≫
