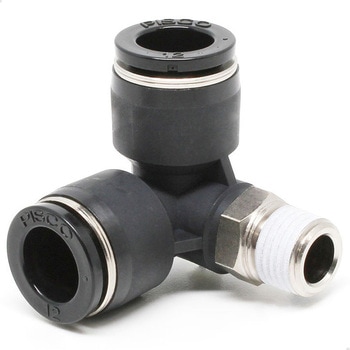

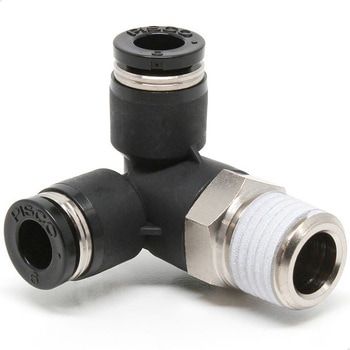

トリポットエルボ



トリポットエルボ まだレビューはありません。 (0件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
トリポッドエルボ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
注意

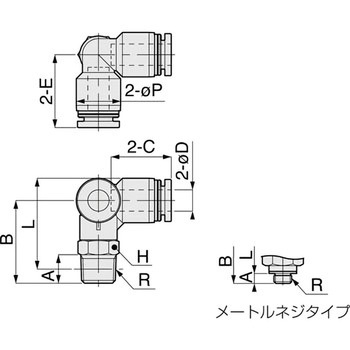

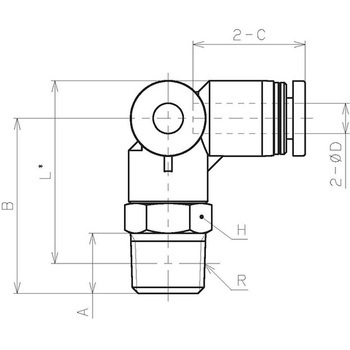

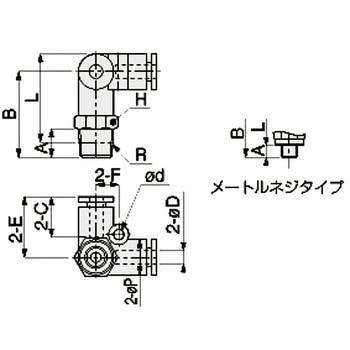

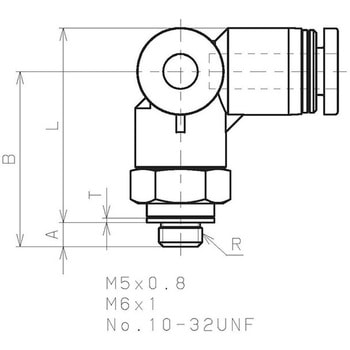

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
26 件中 1 - 26 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法d(Φmm)
寸法E(mm)
寸法F(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

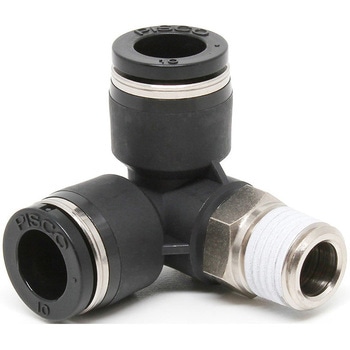

10369685 PVX10-02 1個 R 10 8 開放リング/樹脂本体:ブラック 通常包装 31.5 31 11 29.4 20.2 4.2 26 12 32.1 17.5 14 ¥660
¥409 1 ¥409
出荷目安:7日

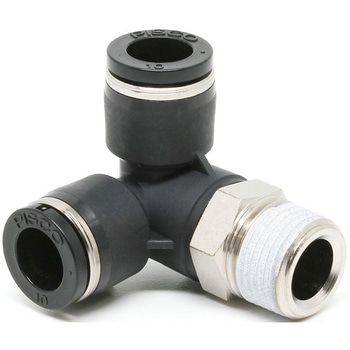

10369694 PVX10-03 1個 R 10 8.3 開放リング/樹脂本体:ブラック 通常包装 28.1 42 12 33 20.2 4.2 27 12 35.4 17.5 17 ¥690
¥439 1 ¥439
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

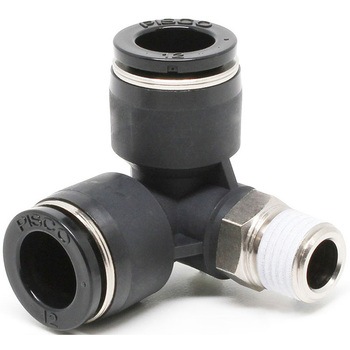

10369703 PVX12-02 1個 R 12 8 開放リング/樹脂本体:ブラック 通常包装 40.9 37 11 30.8 23.4 4.2 30.2 14 35.2 21 14 ¥760
¥489 1 ¥489
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

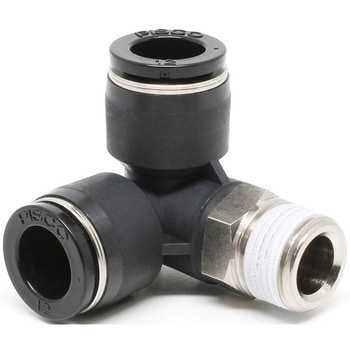

10369712 PVX12-03 1個 R 12 10 開放リング/樹脂本体:ブラック 通常包装 45 49 12 33.5 23.4 4.2 30.2 14 37.7 21 17 ¥780
¥489 1 ¥489
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

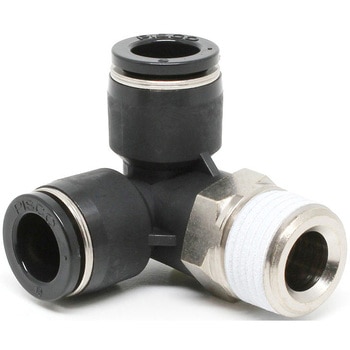

10369721 PVX12-04 1個 R 12 10.3 開放リング/樹脂本体:ブラック 通常包装 44.8 74 15 38 23.4 4.2 31.2 14 40.3 21 21 ¥820
¥529 1 ¥529
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

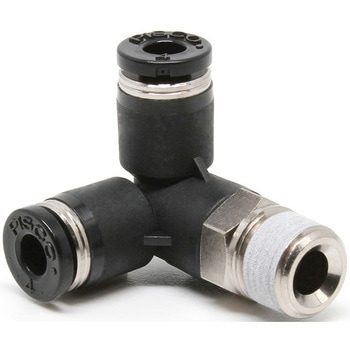

10369737 PVX4-01 1個 R 4 3 開放リング/樹脂本体:ブラック 通常包装 4 13 8 23.3 14.9 3.2 18.2 6.5 24.3 10 10 ¥420
¥279 1 ¥279
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

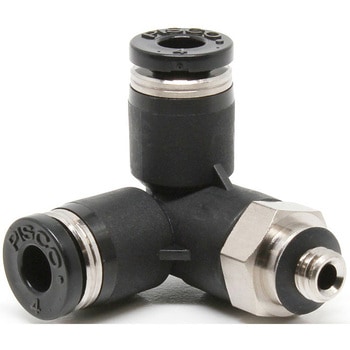

10369746 PVX4-M5 1個 M 4 2.4 開放リング/樹脂本体:ブラック 通常包装 2.3 10 2.8 20.3 14.9 3.2 18.2 6.5 22.5 10 10 ¥470
¥299 1 ¥299
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10369755 PVX4-M6 1個 M 4 3 開放リング/樹脂本体:ブラック 通常包装 3.6 11 3.8 21.3 14.9 3.2 18.2 6.5 22.5 10 10 ¥480
¥309 1 ¥309
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

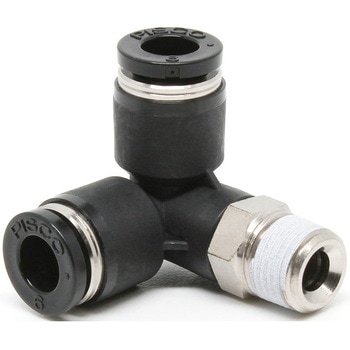

10369764 PVX6-01 1個 R 6 4.6 開放リング/樹脂本体:ブラック 通常包装 8.5 15 8 23.3 17 4.2 20.5 8 25.5 12.5 10 ¥460
¥299 1 ¥299
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10369773 PVX6-02 1個 R 6 4.6 開放リング/樹脂本体:ブラック 通常包装 8 22 11 28 17 4.2 21.8 8 28.2 12.5 14 ¥480
¥309 1 ¥309
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

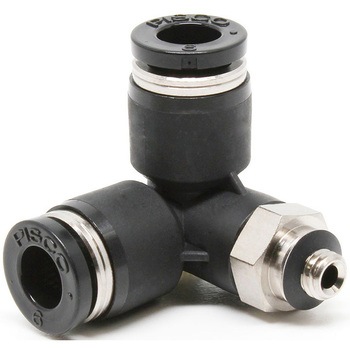

10369782 PVX6-M5 1個 M 6 2.4 開放リング/樹脂本体:ブラック 通常包装 2.3 12 2.8 20.3 17 4.2 20.5 8 23.7 12.5 10 ¥520
¥339 1 ¥339
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

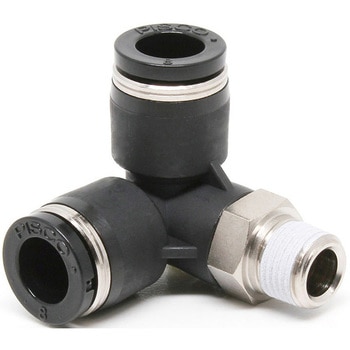

10369791 PVX8-01 1個 R 8 6 開放リング/樹脂本体:ブラック 通常包装 17.1 20 8 25 18.1 4.2 22.7 10 28.3 14.5 12 ¥510
¥329 1 ¥329
出荷目安:7日

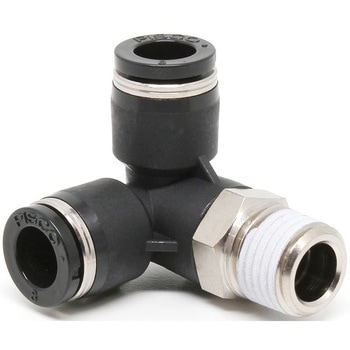

10369807 PVX8-02 1個 R 8 6.7 開放リング/樹脂本体:ブラック 通常包装 17.5 25 11 29 18.1 4.2 23.7 10 30.2 14.5 14 ¥530
¥349 1 ¥349
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10369816 PVX8-03 1個 R 8 6.7 開放リング/樹脂本体:ブラック 通常包装 17.4 36 12 32 18.1 4.2 24.7 10 32.9 14.5 17 ¥560
¥369 1 ¥369
出荷目安:7日
35311175 PVX4-02 1個 R 4 3 開放リング/樹脂本体:ブラック 通常包装 3.5 20 11 29 14.9 3.2 20.7 6.5 28 10 14 ¥440
¥289 1 ¥289
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

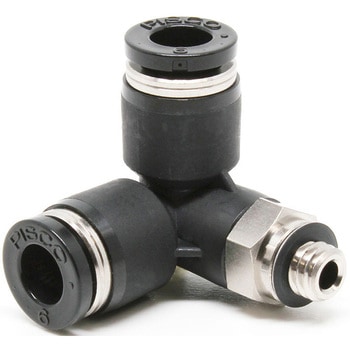

35311184 PVX6-M6 1個 M 6 3 開放リング/樹脂本体:ブラック 通常包装 5.9 12 3.8 21.3 17 4.2 20.5 8 23.7 12.5 10 ¥540
¥349 1 ¥349
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

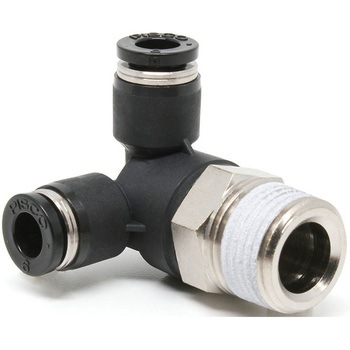

35311193 PVX6-03 1個 R 6 4.6 開放リング/樹脂本体:ブラック 通常包装 8.4 33 12 31.5 17 4.2 23.8 8 31.4 12.5 17 ¥550
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

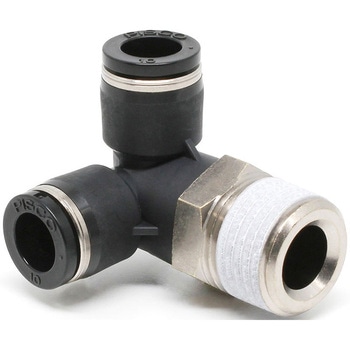

35311202 PVX10-04 1個 R 10 8.3 開放リング/樹脂本体:ブラック 通常包装 24.3 66 15 37 20.2 4.2 27.5 12 37.6 17.5 21 ¥760
¥489 1 ¥489
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
87914976 PVX4-01W 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 通常包装 4 13 8 23.3 14.9 3.2 18.2 6.5 24.3 10 10 ¥4,200
¥2,790 1 ¥2,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914985 PVX4-02W 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 通常包装 3.5 20 11 29 14.9 3.2 20.7 6.5 28 10 14 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87914994 PVX4-M5W 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.4 開放リング/樹脂本体:ライトグレー 通常包装 2.3 10 2.8 20.3 14.9 3.2 18.2 6.5 22.5 10 10 ¥4,700
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915003 PVX6-01W 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4.6 開放リング/樹脂本体:ライトグレー 通常包装 8.5 15 8 23.3 17 4.2 20.5 8 25.5 12.5 10 ¥4,600
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915012 PVX6-M6W 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 開放リング/樹脂本体:ライトグレー 通常包装 5.9 12 3.8 21.3 17 4.2 20.5 8 23.7 12.5 10 ¥5,400
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915021 PVX8-01W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6 開放リング/樹脂本体:ライトグレー 通常包装 17.1 20 8 25 18.1 4.2 22.7 10 28.3 14.5 12 ¥5,100
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915037 PVX8-02W 1袋(10個) R 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6.7 開放リング/樹脂本体:ライトグレー 通常包装 17.5 25 11 29 18.1 4.2 23.7 10 30.2 14.5 14 ¥5,300
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915046 PVX4-M5-C 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.4 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.3 10 3 20.3 14.9 3.2 18.2 6.5 22.3 10 10 ¥6,200
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
