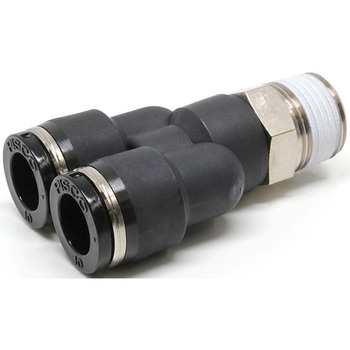

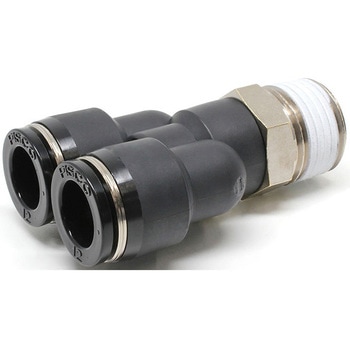

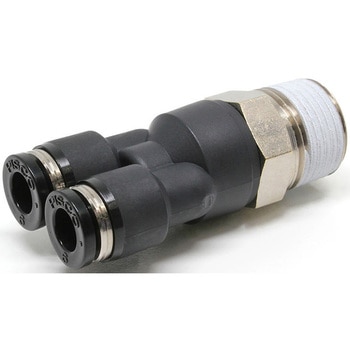

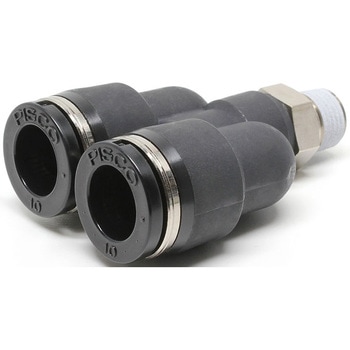

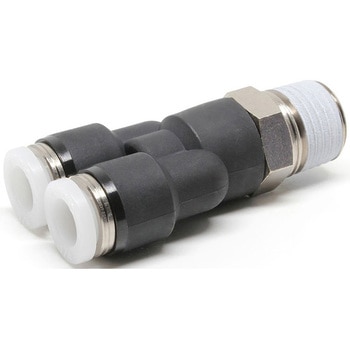

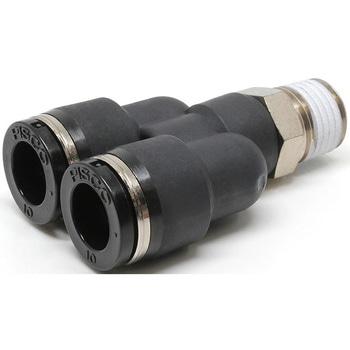

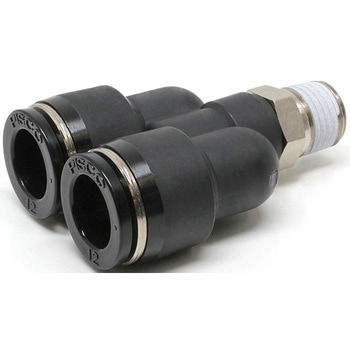

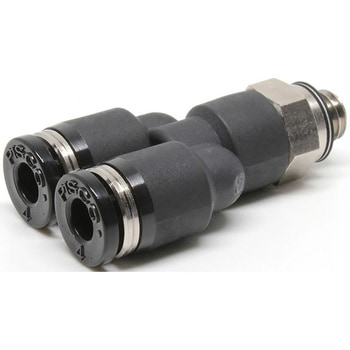

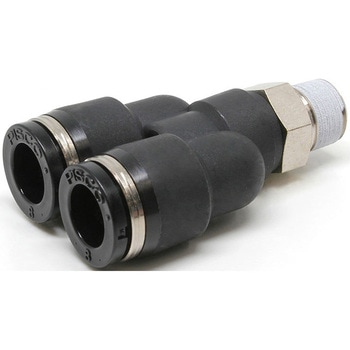

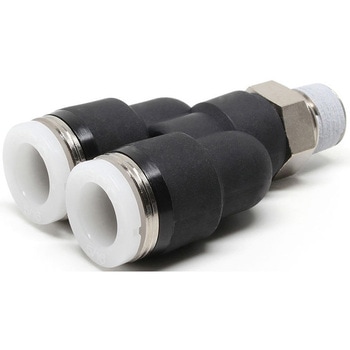

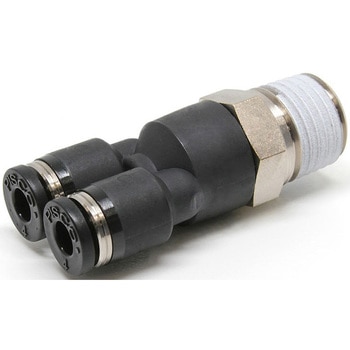

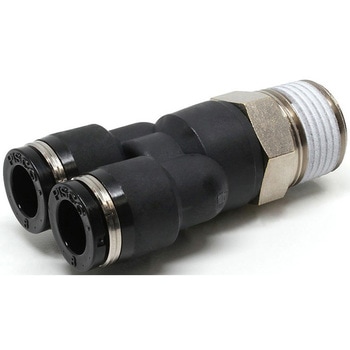

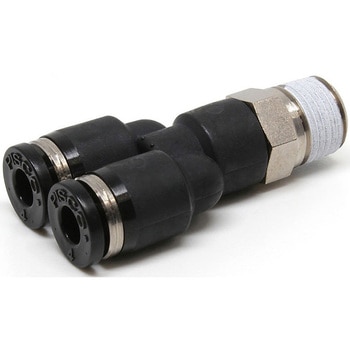

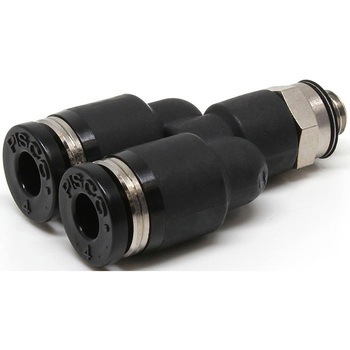

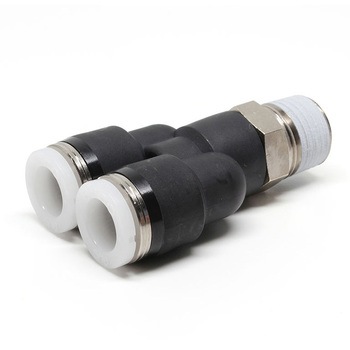

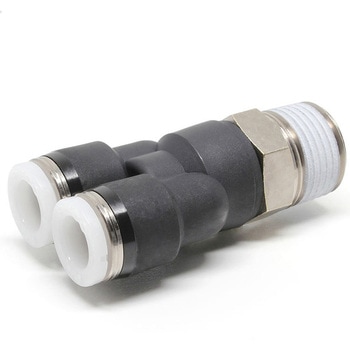

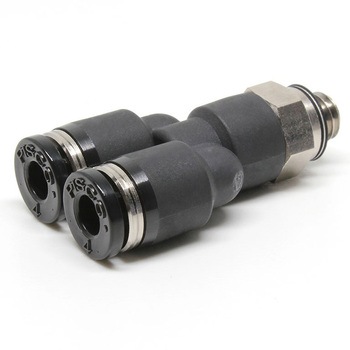

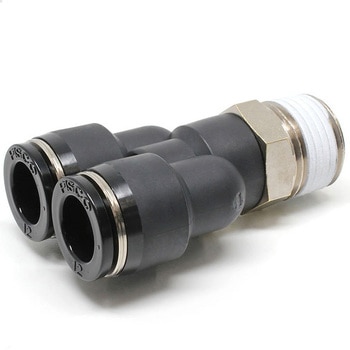

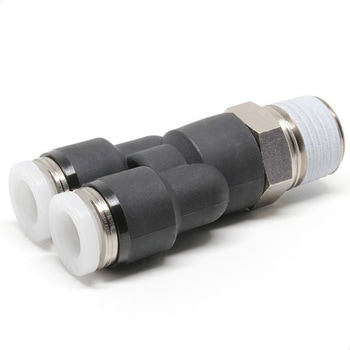

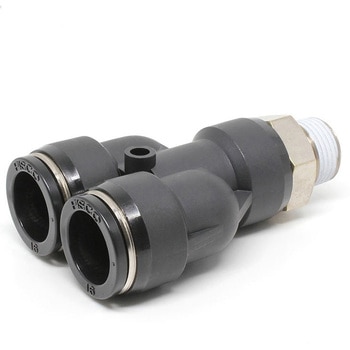

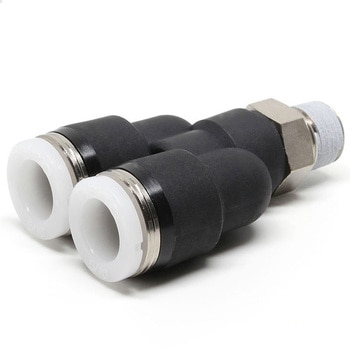

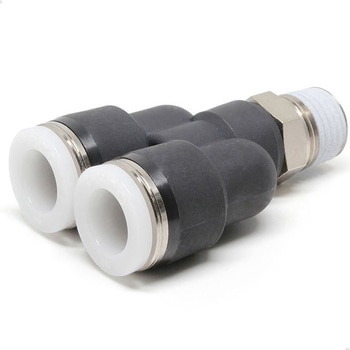

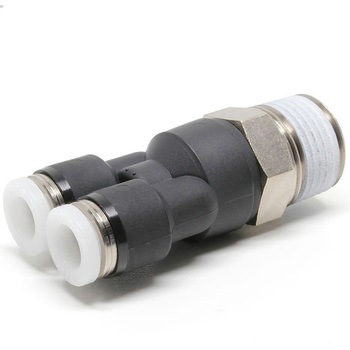

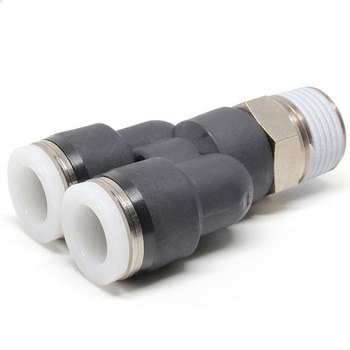

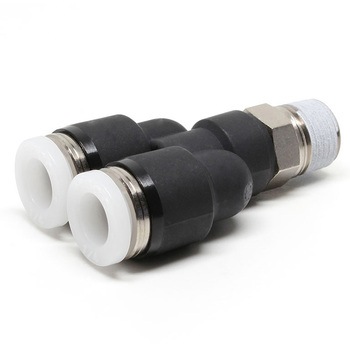

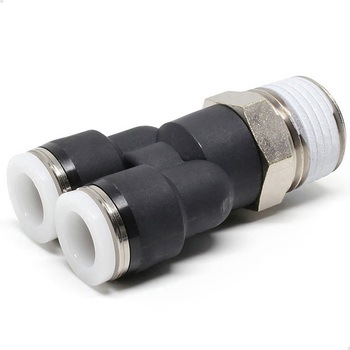

ブランチワイ


一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
ブランチワイ
使用流体
空気、水(条件有)
材質
開放リング/POM、樹脂本体/PBT
材質(金属フード)/処理
黄銅(無電解ニッケルメッキ)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
RoHS指令
注意

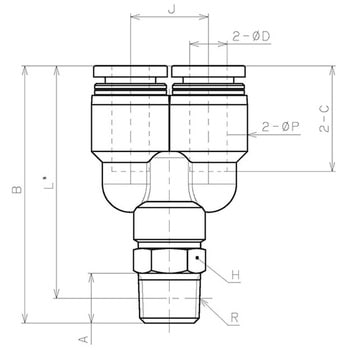

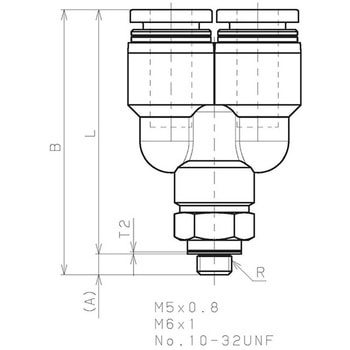

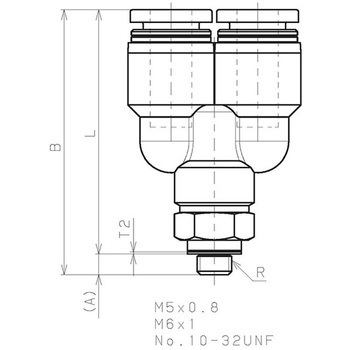

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
63 件中 1 - 50 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
チューブ外径(inch)
オリフィス径(Φmm)

包装形態
有効断面積(mm2)
質量(g)

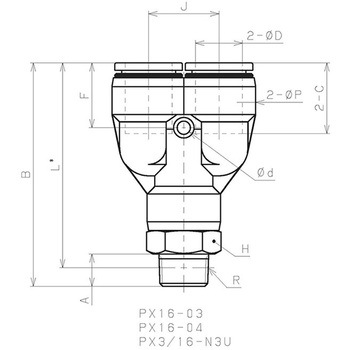

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法d(Φmm)
寸法F(mm)
寸法J(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10369895 PX10-02 1個 R 10 7.2 開放リング/樹脂本体:ブラック 通常包装 30 32 11 53.6 20.2 4.5 19.5 17.5 47.6 17.5 14 ¥655
¥499 1 ¥499
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10369904 PX10-03 1個 R 10 7.4 開放リング/樹脂本体:ブラック 通常包装 30 43 12 56.7 20.2 4.5 19.5 17.5 50.4 17.5 17 ¥690
¥489 1 ¥489
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

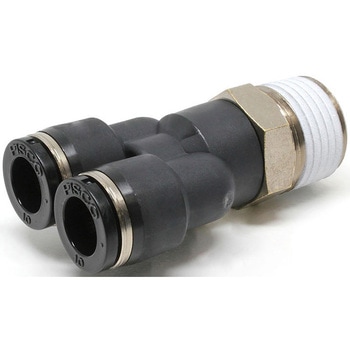

10369913 PX10-04 1個 R 10 7.8 開放リング/樹脂本体:ブラック 通常包装 30 66 15 60.2 20.2 4.5 19.5 17.5 52 17.5 21 ¥760
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10369922 PX12-02 1個 R 12 7.5 開放リング/樹脂本体:ブラック 通常包装 37 40 11 58.6 23.4 4.2 22.2 21 52.6 21 14 ¥760
¥539 1 ¥539
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)

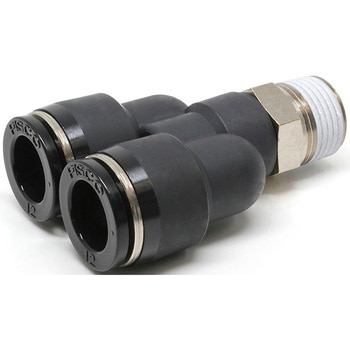

10369931 PX12-03 1個 R 12 8.4 開放リング/樹脂本体:ブラック 通常包装 37 51 12 60.6 23.4 4.2 22.2 21 54.3 21 17 ¥780
¥549 1 ¥549
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10369947 PX12-04 1個 R 12 8.3 開放リング/樹脂本体:ブラック 通常包装 37 74 15 64.7 23.4 4.2 22.2 21 56.5 21 21 ¥820
¥579 1 ¥579
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

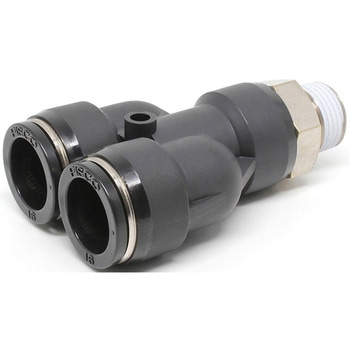

10369956 PX16-03 1個 R 16 11 開放リング/樹脂本体:ブラック 通常包装 54.5 89 11 76.1 24.1 4.5 22.1 24 69.8 25 22 ¥1,680
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

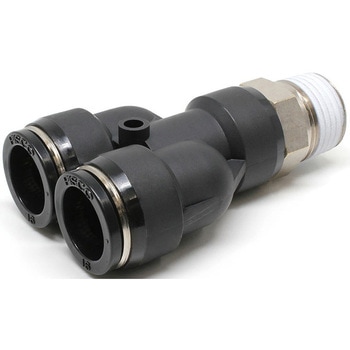

10369965 PX16-04 1個 R 16 12.7 開放リング/樹脂本体:ブラック 通常包装 59 93 15 80.1 24.1 4.5 22.1 24 71.9 25 22 ¥1,720
¥1,290 1 ¥1,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10369974 PX4-01 1個 R 4 3.1 開放リング/樹脂本体:ブラック 通常包装 4.2 13 8 38.4 14.9 3.4 14.1 10.3 34.4 10 10 ¥420
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10369983 PX4-02 1個 R 4 3.3 開放リング/樹脂本体:ブラック 通常包装 4.2 20 11 43.4 14.9 3.4 14.1 10.3 37.4 10 14 ¥440
¥309 1 ¥309
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10369992 PX4-M5 1個 M 4 2.4 開放リング/樹脂本体:ブラック 通常包装 1.5 8 2.8 32.9 14.9 3.4 14.1 10.3 30.1 10 8 ¥470
¥329 1 ¥329
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

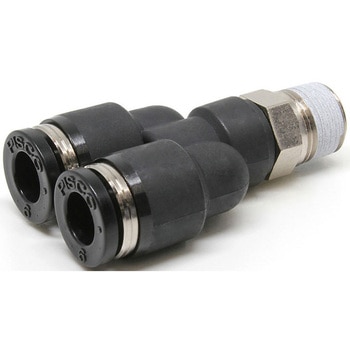

10370001 PX6-01 1個 R 6 4.2 開放リング/樹脂本体:ブラック 通常包装 10 15 8 41.3 17 3.2 15.8 12.5 37.3 12.5 10 ¥460
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

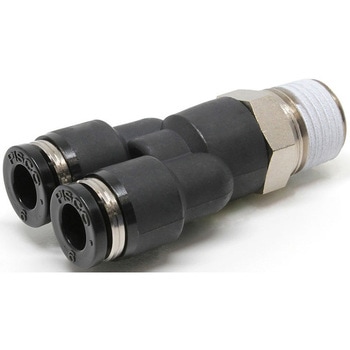

10370017 PX6-02 1個 R 6 4.8 開放リング/樹脂本体:ブラック 通常包装 10 22 11 48.3 17 3.2 15.8 12.5 42.2 12.5 14 ¥480
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10370026 PX6-03 1個 R 6 4.8 開放リング/樹脂本体:ブラック 通常包装 10 33 12 51.3 17 3.2 15.8 12.5 44.9 12.5 17 ¥550
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

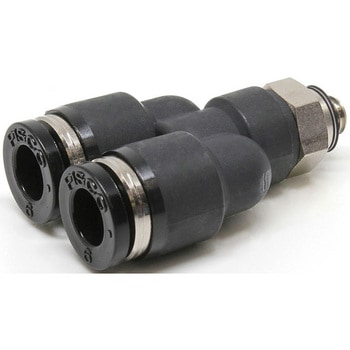

10370035 PX6-M5 1個 M 6 2.4 開放リング/樹脂本体:ブラック 通常包装 1.5 13 2.8 38.3 17 3.2 15.8 12.5 35.5 12.5 10 ¥515
¥389 1 ¥389
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
10370044 PX8-01 1個 R 8 5.9 開放リング/樹脂本体:ブラック 通常包装 16.5 20 8 46.1 18.1 3.2 17.2 14.5 42.1 14.5 12 ¥510
¥359 1 ¥359
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

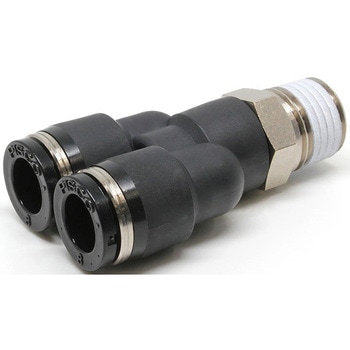

10370053 PX8-02 1個 R 8 6.2 開放リング/樹脂本体:ブラック 通常包装 16.5 25 11 49.3 18.1 3.2 17.2 14.5 43.3 14.5 14 ¥530
¥379 1 ¥379
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10370062 PX8-03 1個 R 8 6.6 開放リング/樹脂本体:ブラック 通常包装 16.5 36 12 52.5 18.1 3.2 17.2 14.5 46.2 14.5 17 ¥560
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

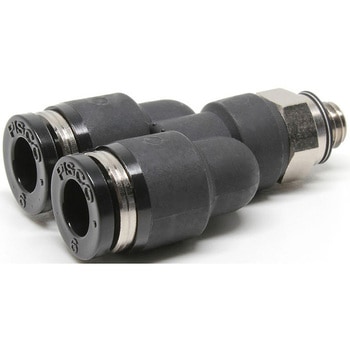

35310791 PX6-M6 1個 M 6 3 開放リング/樹脂本体:ブラック 通常包装 6.5 13 3.8 39.3 17 3.2 15.8 12.5 35.5 12.5 10 ¥525
¥399 1 ¥399
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

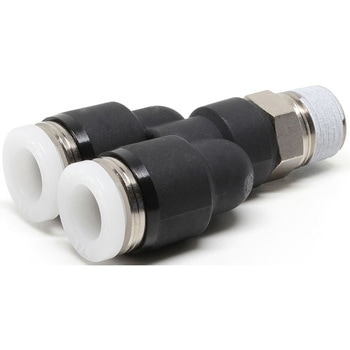

35310807 PX1/4-01 1個 R 1/4B 4.2 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 10 15 8 41.3 17 3.4 15.8 12.5 37.3 12.5 10 ¥460
¥329 1 ¥329
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35310816 PX1/4-02 1個 R 1/4B 5.2 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 10 22 11 48.3 17 3.4 15.8 12.5 42.2 12.5 14 ¥480
¥339 1 ¥339
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

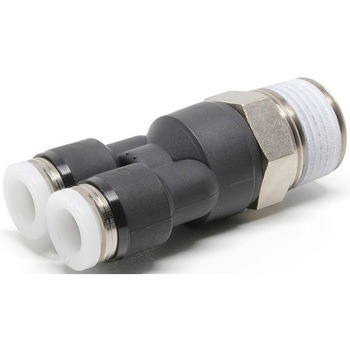

35310825 PX1/4-03 1個 R 1/4B 5.5 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 10 33 12 51.3 17 3.4 15.8 12.5 44.9 12.5 17 ¥550
¥389 1 ¥389
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35310834 PX5/16-01 1個 R 5/16B 5.9 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 16.5 20 8 46.1 18.1 3.2 17.2 14.5 42.1 14.5 12 ¥510
¥359 1 ¥359
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

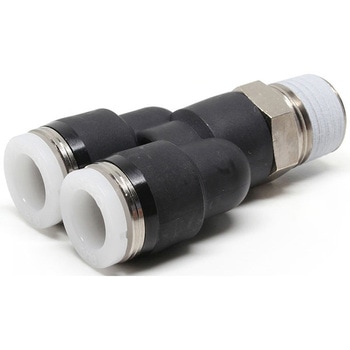

35310843 PX5/16-02 1個 R 5/16B 6.2 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 16.5 25 11 49.3 18.1 3.2 17.2 14.5 43.3 14.5 14 ¥530
¥379 1 ¥379
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

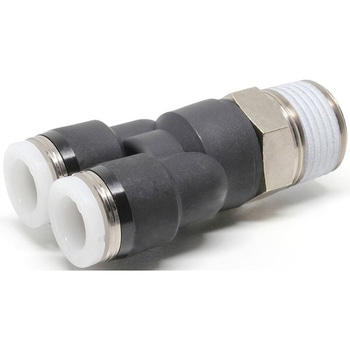

35310852 PX5/16-03 1個 R 5/16B 6.6 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 16.5 36 12 52.5 18.1 3.2 17.2 14.5 46.2 14.5 17 ¥560
¥399 1 ¥399
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
35310861 PX3/8-02 1個 R 3/8B 7.2 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 30 33 11 53.6 20.2 4.5 19.5 17.5 47.6 17.5 14 ¥655
¥499 1 ¥499
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

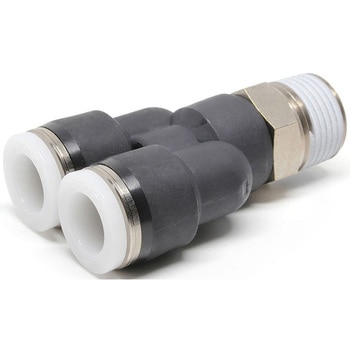

35310877 PX3/8-03 1個 R 3/8B 7.4 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 30 44 12 56.7 20.2 4.5 19.5 17.5 50.4 17.5 17 ¥690
¥489 1 ¥489
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

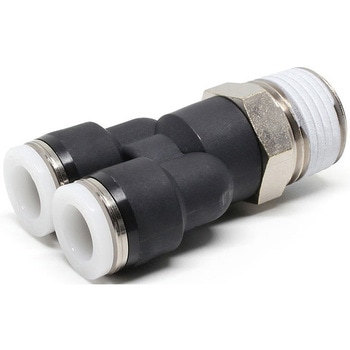

35310886 PX3/8-04 1個 R 3/8B 7.8 開放リング:ホワイト/樹脂本体:ブラック クリーンルーム包装 30 67 15 60.2 20.2 4.5 19.5 17.5 52 17.5 21 ¥760
¥539 1 ¥539
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
87915956 PX10-01W 1袋(10個) R 10 6 開放リング/樹脂本体:ライトグレー 通常包装 22.1 27 8 49.8 20.2 4.5 19.5 17.5 45.8 17.5 12 ¥6,350
¥4,790 1 ¥4,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915965 PX10-02W 1袋(10個) R 10 7.2 開放リング/樹脂本体:ライトグレー 通常包装 30 32 11 53.6 20.2 4.5 19.5 17.5 47.6 17.5 14 ¥6,550
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915974 PX10-03W 1袋(10個) R 10 7.4 開放リング/樹脂本体:ライトグレー 通常包装 30 43 12 56.7 20.2 4.5 19.5 17.5 50.4 17.5 17 ¥6,900
¥4,890 1 ¥4,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915983 PX10-04W 1袋(10個) R 10 7.8 開放リング/樹脂本体:ライトグレー 通常包装 30 66 15 60.2 20.2 4.5 19.5 17.5 52 17.5 21 ¥7,600
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915992 PX12-02W 1袋(10個) R 12 7.5 開放リング/樹脂本体:ライトグレー 通常包装 37 40 11 58.6 23.4 4.2 22.2 21 52.6 21 14 ¥7,600
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916001 PX12-03W 1袋(10個) R 12 8.4 開放リング/樹脂本体:ライトグレー 通常包装 37 51 12 60.6 23.4 4.2 22.2 21 54.3 21 17 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916017 PX16-04W 1袋(10個) R 16 12.7 開放リング/樹脂本体:ライトグレー 通常包装 59 93 15 80.1 24.1 4.5 22.1 24 71.9 25 22 ¥17,200
¥12,900 1 ¥12,900
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916026 PX4-01W 1袋(10個) R 4 3.1 開放リング/樹脂本体:ライトグレー 通常包装 4.2 13 8 38.4 14.9 3.4 14.1 10.3 34.4 10 10 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916035 PX4-02W 1袋(10個) R 4 3.3 開放リング/樹脂本体:ライトグレー 通常包装 4.2 20 11 43.4 14.9 3.4 14.1 10.3 37.4 10 14 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916044 PX4-M5W 1袋(10個) M 4 2.4 開放リング/樹脂本体:ライトグレー 通常包装 1.5 8 2.8 32.9 14.9 3.4 14.1 10.3 30.1 10 8 ¥4,700
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916053 PX6-01W 1袋(10個) R 6 4.2 開放リング/樹脂本体:ライトグレー 通常包装 10 15 8 41.3 17 3.2 15.8 12.5 37.3 12.5 10 ¥4,600
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916062 PX6-02W 1袋(10個) R 6 4.8 開放リング/樹脂本体:ライトグレー 通常包装 10 22 11 48.3 17 3.2 15.8 12.5 42.2 12.5 14 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916071 PX6-03W 1袋(10個) R 6 4.8 開放リング/樹脂本体:ライトグレー 通常包装 10 33 12 51.3 17 3.2 15.8 12.5 44.9 12.5 17 ¥5,500
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916087 PX6-M5W 1袋(10個) M 6 2.4 開放リング/樹脂本体:ライトグレー 通常包装 1.5 13 2.8 38.3 17 3.2 15.8 12.5 35.5 12.5 10 ¥5,150
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916096 PX6-M6W 1袋(10個) M 6 3 開放リング/樹脂本体:ライトグレー 通常包装 6.5 13 3.8 39.3 17 3.2 15.8 12.5 35.5 12.5 10 ¥5,250
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916105 PX8-01W 1袋(10個) R 8 5.9 開放リング/樹脂本体:ライトグレー 通常包装 16.5 20 8 46.1 18.1 3.2 17.2 14.5 42.1 14.5 12 ¥5,100
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916114 PX8-02W 1袋(10個) R 8 6.2 開放リング/樹脂本体:ライトグレー 通常包装 16.5 25 11 49.3 18.1 3.2 17.2 14.5 43.3 14.5 14 ¥5,300
¥3,790 1 ¥3,790
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916123 PX8-03W 1袋(10個) R 8 6.6 開放リング/樹脂本体:ライトグレー 通常包装 16.5 36 12 52.5 18.1 3.2 17.2 14.5 46.2 14.5 17 ¥5,600
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916132 PX10-02C 1袋(10個) R 10 7.2 開放リング/樹脂本体:ライトグレー 通常包装 30 32 11 53.6 20.2 4.5 19.5 17.5 47.6 17.5 14 ¥8,600
¥6,490 1 ¥6,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916141 PX10-03C 1袋(10個) R 10 7.4 開放リング/樹脂本体:ライトグレー 通常包装 30 43 12 56.7 20.2 4.5 19.5 17.5 50.4 17.5 17 ¥9,000
¥6,790 1 ¥6,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916157 PX10-04C 1袋(10個) R 10 7.8 開放リング/樹脂本体:ライトグレー 通常包装 30 66 15 60.2 20.2 4.5 19.5 17.5 52 17.5 21 ¥9,900
¥7,990 1 ¥7,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916166 PX12-02C 1袋(10個) R 12 7.5 開放リング/樹脂本体:ライトグレー 通常包装 37 40 11 58.6 23.4 4.2 22.2 21 52.6 21 14 ¥9,900
¥7,990 1 ¥7,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
