ブランチユニオンワイ



ブランチユニオンワイ 4.00 (1件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
形状
ブランチユニオンワイ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
包装形態
通常包装
注意
※水使用の際は、サージ圧力を最高使用圧力以下に抑え、インサートリングを必ず使用してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
11 件中 1 - 11 件
注文
コード

品番
内容量
チューブ外径(Φmm)
材質
材質(金属フード)/処理
オリフィス径(Φmm)

RoHS指令
有効断面積(mm2)
適合継手径D2(Φmm)
質量(g)
寸法B(mm)
寸法C(mm)
寸法d(Φmm)
寸法E(mm)
寸法F(mm)
寸法J(mm)
寸法P1(Φmm)
寸法P2(Φmm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

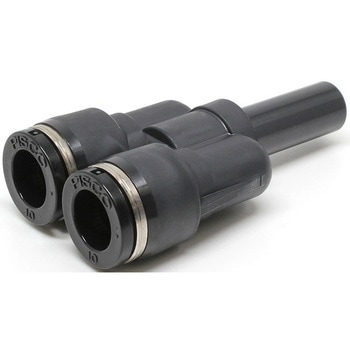

10370071 PYJ10 1個 10 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
7.4 開放リング/樹脂本体:ブラック 27 10 21 63.2 20.2 4.5 24 19.5 18 17.5 18 ¥660
¥469 1 ¥469
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

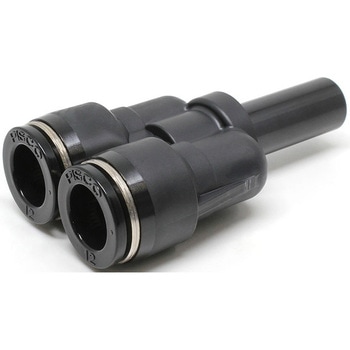

10370087 PYJ12 1個 12 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
8.9 開放リング/樹脂本体:ブラック 42 12 31 71.3 23.4 4.5 28 22.2 20 21 21.5 ¥780
¥549 1 ¥549
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

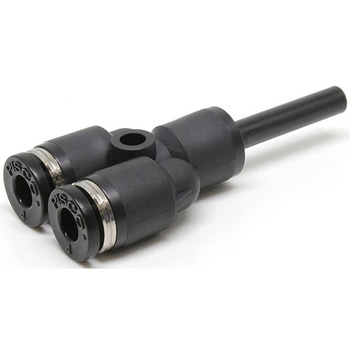

10370096 PYJ4 1個 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
2.5 開放リング/樹脂本体:ブラック 2 4 6.5 48.7 14.9 3.4 19 14.1 11 10 10 ¥480
¥339 1 ¥339
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

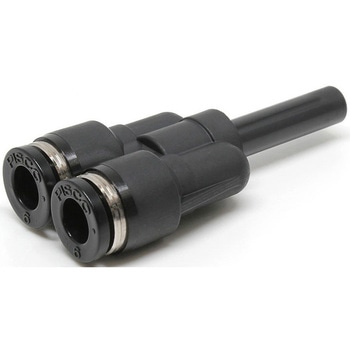

10370105 PYJ6 1個 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) 3.9 開放リング/樹脂本体:ブラック 7.5 6 8.5 53.2 17 3.2 21.5 15.8 12 12.5 12.5 ¥500
¥359 1 ¥359
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

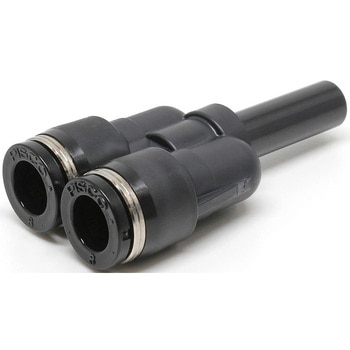

10370114 PYJ8 1個 8 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
5.9 開放リング/樹脂本体:ブラック 16.5 8 13 56.1 18.1 3.2 22.5 17.2 14 14.5 13 ¥560
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
87915895 PYJ10W 1袋(10個) 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7.4 開放リング/樹脂本体:ライトグレー 27 10 21 63.2 20.2 4.5 24 19.5 18 17.5 18 ¥6,600
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915904 PYJ12W 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 8.9 開放リング/樹脂本体:ライトグレー 42 12 31 71.3 23.4 4.5 28 22.2 20 21 21.5 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

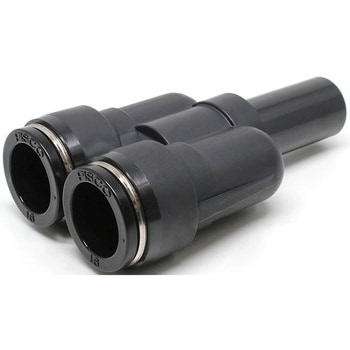

87915913 PYJ16 1袋(10個) 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 12.9 開放リング/樹脂本体:ブラック 16 41 82.6 24.1 30 24 25 ¥16,800
¥11,900 1 ¥11,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915922 PYJ4W 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 2.5 開放リング/樹脂本体:ライトグレー 2 4 6.5 48.7 14.9 3.4 19 14.1 11 10 10 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915931 PYJ6W 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3.9 開放リング/樹脂本体:ライトグレー 7.5 6 8.5 53.2 17 3.2 21.5 15.8 12 12.5 12.5 ¥5,000
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87915947 PYJ8W 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5.9 開放リング/樹脂本体:ライトグレー 16.5 8 13 56.1 18.1 3.2 22.5 17.2 14 14.5 13 ¥5,600
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
