ミニタイプ ティー



ミニタイプ ティー 商品レビューを投稿する

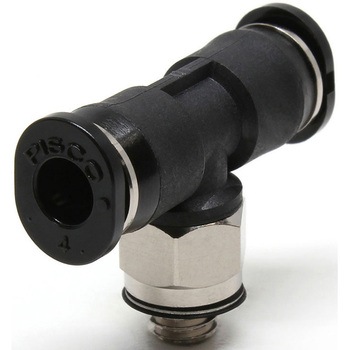

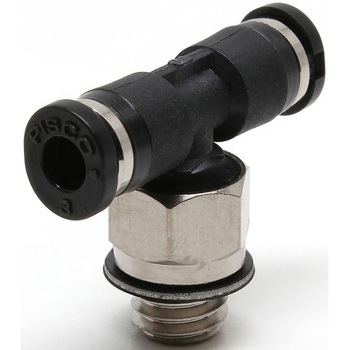

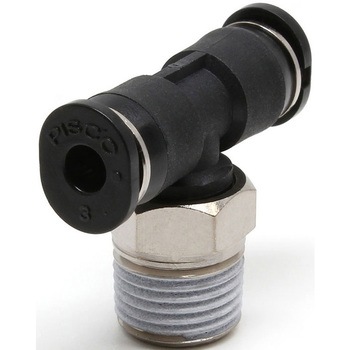

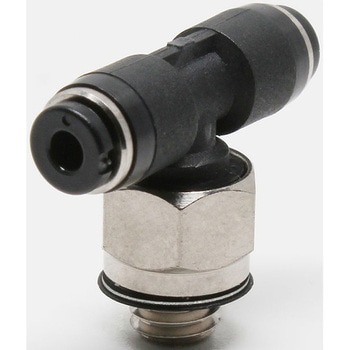

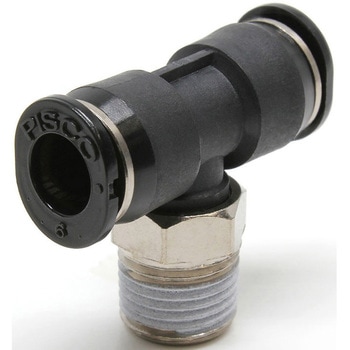

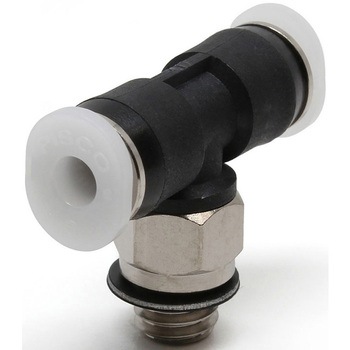

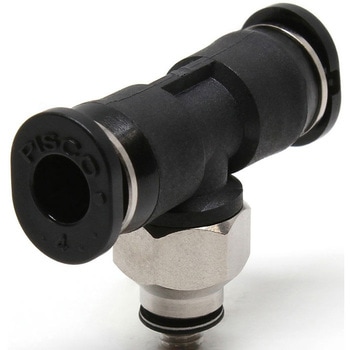

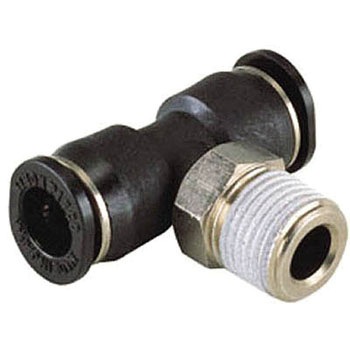

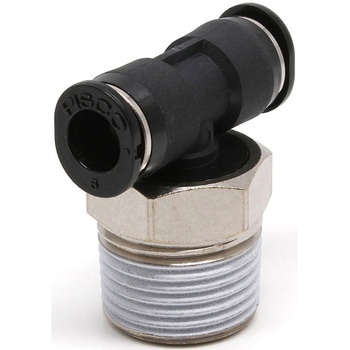

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
注意

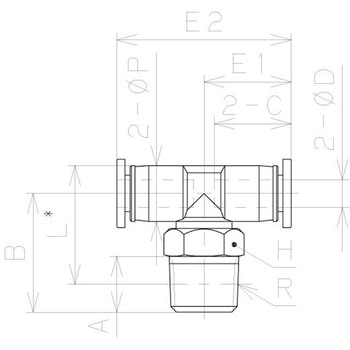

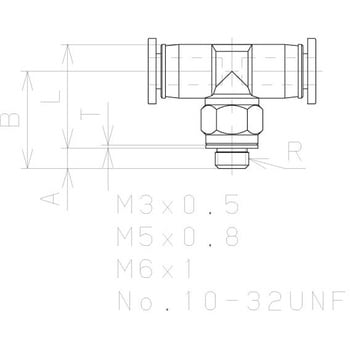

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
31 件中 1 - 31 件
注文
コード

品番
内容量
適合チューブ外径D(Φmm)
ねじ径R
形状
接続ねじ種類
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理
タイプ

潤滑油
RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10411983 PB3-M5M 1個 ティー M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 2 3.3 3 13.5 9.3 10.8 13.5 6 8 ¥500
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10411992 PB3-M6M 1個 ティー M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 1.9 3.6 3.9 14.5 9.3 10.8 13.6 6 8 ¥510
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412001 PB4-01M 1個 ティー R 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 4.6 7.2 8 17 11 12.5 17 8 10 ¥420
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412017 PB4-M3M 1個 ティー M 4 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 1.4 3.9 2.5 15 11 12.5 16.5 8 8 ¥600
¥429 1 ¥429
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412026 PB4-M5M 1個 ティー M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 3.7 4.3 3 14.5 11 12.5 15.5 8 8 ¥470
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412035 PB4-M6M 1個 ティー M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 2.8 4.6 3.9 15.5 11 12.5 15.6 8 8 ¥480
¥339 1 ¥339
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412044 PB6-01M 1個 ティー R 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 8.5 8.4 8 18 11.6 13.9 19.3 10.5 10 ¥455
¥349 1 ¥349
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412053 PB6-M5M 1個 ティー M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 3.5 5.6 3 15.5 11.6 13.9 17.8 10.5 8 ¥515
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412062 PB6-M6M 1個 ティー M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 3.6 5.9 3.9 16.5 11.6 13.9 17.9 10.5 8 ¥525
¥399 1 ¥313
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35311954 PB3-M3M 1個 ティー M 3 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング/樹脂本体:ブラック タービン油 通常包装 0.7 1.9 2.5 12 9.3 10.8 12.5 6 5.5 ¥600
¥429 1 ¥429
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311963 PB1/8-M6M 1個 ティー M 1/8B 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング:ホワイト、樹脂本体:ブラック タービン油 通常包装 2.2 4.7 3.9 15.5 11 12.5 15.6 8 8 ¥480
¥339 1 ¥339
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

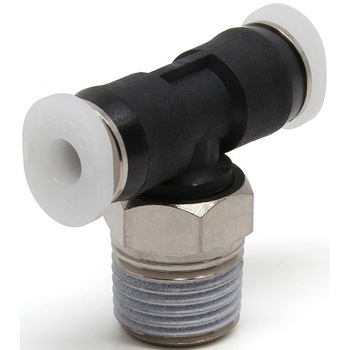

35311972 PB1/8-01M 1個 ティー R 1/8B 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
ミニタイプ 開放リング:ホワイト、樹脂本体:ブラック タービン油 通常包装 2.3 7.3 8 17 11 12.5 17 8 10 ¥420
¥299 1 ¥299
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
87950301 PB3-M5MW 1袋(10個) ティー M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 2 3.3 3 13.5 9.3 10.8 13.5 6 8 ¥5,000
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950317 PB3-M6MW 1袋(10個) ティー M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 1.9 3.6 3.9 14.5 9.3 10.8 13.6 6 8 ¥5,100
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

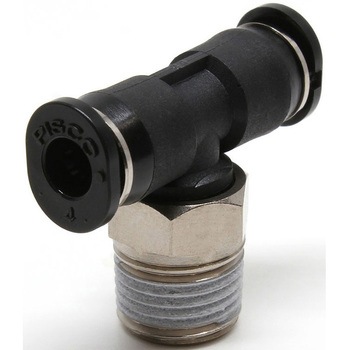

87950326 PB4-01MW 1袋(10個) ティー R 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 4.6 7.2 8 17 11 12.5 17 8 10 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950335 PB4-M3MW 1袋(10個) ティー M 4 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 1.4 3.9 2.5 15 11 12.5 16.5 8 8 ¥6,000
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

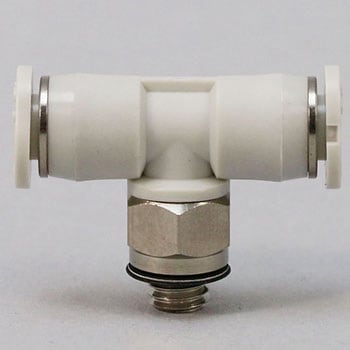

87950344 PB4-M5MW 1袋(10個) ティー M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 3.7 4.3 3 14.5 11 12.5 15.5 8 8 ¥4,700
¥3,290 1 ¥3,290
出荷目安:12日
返品不可

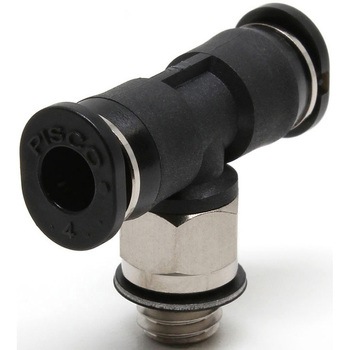

87950353 PB4-M6MW 1袋(10個) ティー M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 2.8 4.6 3.9 15.5 11 12.5 15.6 8 8 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950362 PB6-01MW 1袋(10個) ティー R 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 8.5 8.4 8 18 11.6 13.9 19.3 10.5 10 ¥4,550
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

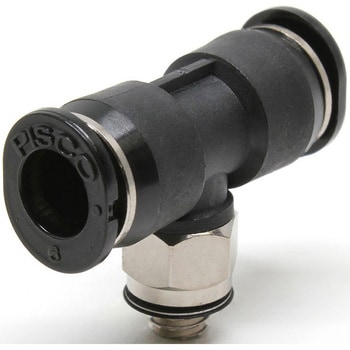

87950371 PB6-M5MW 1袋(10個) ティー M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 3.5 5.6 3 15.5 11.6 13.9 17.8 10.5 8 ¥5,150
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

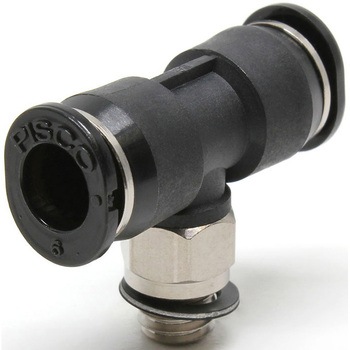

87950387 PB6-M6MW 1袋(10個) ティー M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー タービン油 通常包装 3.6 5.9 3.9 16.5 11.6 13.9 17.9 10.5 8 ¥5,250
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

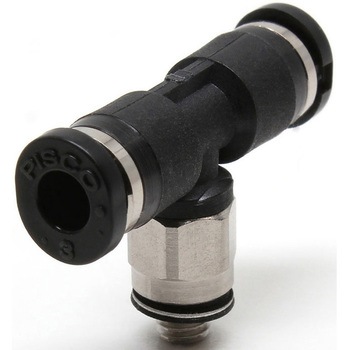

87950405 PB3-M3MC 1袋(10個) ティー M 3 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 0.7 1.9 2.2 12 9.3 10.8 12.8 6 5.5 ¥7,800
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950414 PB4-01MC 1袋(10個) ティー R 4 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 4.6 7.2 8 17 11 12.5 17 8 10 ¥5,500
¥4,490 1 ¥4,490
出荷目安:7日
返品不可
87950423 PB4-M3MC 1袋(10個) ティー M 4 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 1.4 3.9 2.2 15 11 12.5 16.8 8 8 ¥7,800
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950432 PB4-M5MC 1袋(10個) ティー M 4 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 3.7 4.3 3.2 14.5 11 12.5 15.3 8 8 ¥6,200
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950441 PB4-M6MC 1袋(10個) ティー M 4 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 2.8 4.6 4 15.5 11 12.5 15.5 8 8 ¥6,300
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950457 PB6-01MC 1袋(10個) ティー R 6 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 8.5 8.4 8 18 11.6 13.9 19.3 10.5 10 ¥6,000
¥4,590 1 ¥4,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950466 PB6-M5MC 1袋(10個) ティー M 6 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 3.5 5.6 3.2 15.5 11.6 13.9 17.6 10.5 8 ¥6,700
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950475 PB6-M6MC 1袋(10個) ティー M 6 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
黄銅(無電解ニッケルメッキ) ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 3.6 5.9 4 16.5 11.6 13.9 17.8 10.5 8 ¥6,900
¥5,590 1 ¥5,590
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

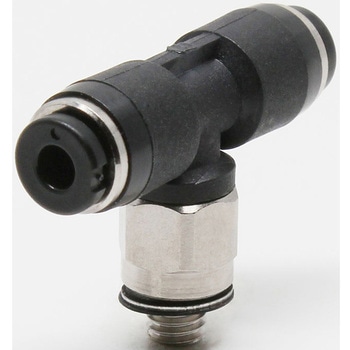

23774467 PB180-M3MC 1袋(10個) 1.8 M3×0.5 ミニタイプ ティー 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 樹脂本体・開放リング/ライトブルー フッ素系グリース 0.6 1.9 2.2 12 8.4 10.25 12.8 6 5.5 ¥7,800
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950396 PB180-M3MC 1個 ティー M 1.8 金属本体・ガイドリング/快削鋼+無電解ニッケルメッキまたは特殊ステンレス
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 ミニタイプ 開放リング/樹脂本体:ライトグレー フッ素系グリース クリーンルーム包装 0.5 1.9 2.2 12 8.4 10.25 12.8 6 5.5 ¥780 返品不可 廃番 代替品有
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
87950396
PB180-M3MC
23774467
PB180-M3MC
画像準備中 ミニタイプ ティー
ピスコ(PISCO) 1袋(10個)
¥5,890
内容量に違いがあります
