ミニタイプ ブランチティー



ミニタイプ ブランチティー 商品レビューを投稿する

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
ブランチティー
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ
注意

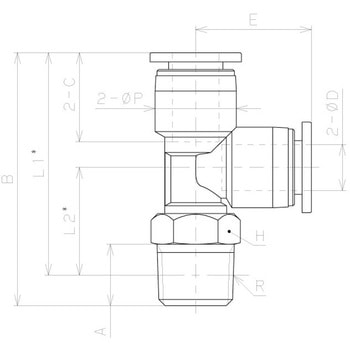

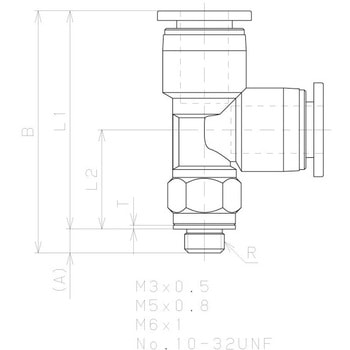

※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
41 件中 1 - 41 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理

RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L1(mm)
寸法L2(mm)
寸法P(Φmm)
対辺H(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412175 PD4-01M 1個 R 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 4.6 7.3 8 30.1 11 13.1 13 26.1 8 10 ¥420
¥299 1 ¥299
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
10412184 PD4-M3M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 0.9 4 2.5 28.1 11 13.1 12.5 25.6 8 8 ¥600
¥429 1 ¥429
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412193 PD4-M5M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2.1 4.4 3 27.6 11 13.1 11.5 24.6 8 8 ¥470
¥329 1 ¥329
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
10412202 PD4-M6M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2.2 4.7 3.9 28.6 11 13.1 11.6 24.7 8 8 ¥480
¥339 1 ¥339
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412211 PD6-01M 1個 R 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 8.5 8.4 8 33 11.6 15 14 29 10.5 10 ¥455
¥349 1 ¥349
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412227 PD6-M5M 1個 M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2.2 5.6 3 30.5 11.6 15 12.5 27.5 10.5 8 ¥515
¥389 1 ¥389
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412236 PD6-M6M 1個 M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 3.3 5.9 3.9 31.5 11.6 15 12.6 27.6 10.5 8 ¥525
¥399 1 ¥399
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311981 PD3-M3M 1個 M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 0.7 1.9 2.5 22.8 9.3 10.8 9.5 20.3 6 5.5 ¥600
¥429 1 ¥429
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35311997 PD3-M5M 1個 M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2.2 3.2 3 24.3 9.3 10.8 10.5 21.3 6 8 ¥500
¥359 1 ¥359
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35312006 PD3-M6M 1個 M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2 3.6 3.9 25.3 9.3 10.8 10.6 21.4 6 8 ¥510
¥359 1 ¥359
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
87950527 PD1/8-01M 1袋(10個) R 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ブラック 通常包装 2.5 7.4 8 30.1 11 13.1 13 26.1 8 10 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950536 PD1/8-01MW 1袋(10個) R 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ライトグレー 通常包装 2.5 7.4 8 30.1 11 13.1 13 26.1 8 10 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

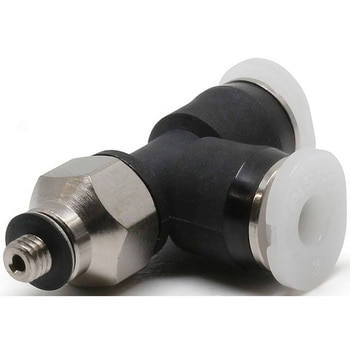

87950545 PD1/8-M3M 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング:ホワイト、樹脂本体:ブラック 通常包装 0.9 4.1 2.5 28.1 11 13.1 12.5 25.6 8 8 ¥6,000
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950554 PD1/8-M3MW 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング:ホワイト、樹脂本体:ライトグレー 通常包装 0.9 4.1 2.5 28.1 11 13.1 12.5 25.6 8 8 ¥6,000
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950563 PD1/8-M5M 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ブラック 通常包装 2.4 4.5 3 27.6 11 13.1 11.5 24.6 8 8 ¥4,700
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950572 PD1/8-M5MW 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ライトグレー 通常包装 2.4 4.5 3 27.6 11 13.1 11.5 24.6 8 8 ¥4,700
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

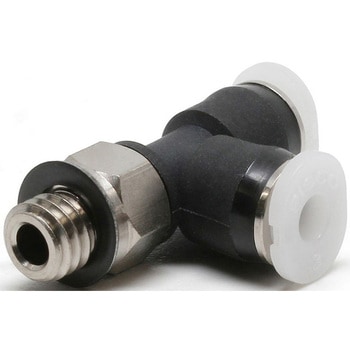

87950581 PD1/8-M6M 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ブラック 通常包装 2 4.8 3.9 28.6 11 13.1 11.6 24.7 8 8 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950597 PD1/8-M6MW 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ライトグレー 通常包装 2 4.8 3.9 28.6 11 13.1 11.6 24.7 8 8 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

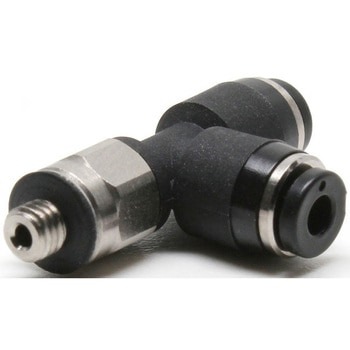

87950606 PD180-M3M 1袋(10個) M 1.8 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ブラック 通常包装 0.5 1.9 2.5 22.3 8.4 10.3 9.5 19.8 6 5.5 ¥6,000
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950615 PD180-M3MW 1袋(10個) M 1.8 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー 通常包装 0.5 1.9 2.5 22.3 8.4 10.3 9.5 19.8 6 5.5 ¥6,000
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

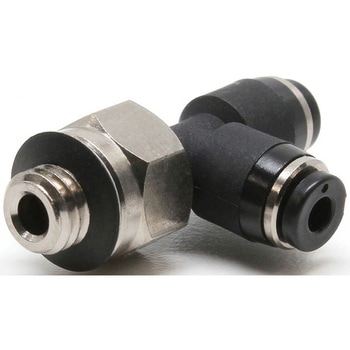

87950624 PD180-M5M 1袋(10個) M 1.8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 通常包装 0.8 3.2 3 23.8 8.4 10.3 10.5 20.8 6 8 ¥5,000
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950633 PD180-M5MW 1袋(10個) M 1.8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 0.8 3.2 3 23.8 8.4 10.3 10.5 20.8 6 8 ¥5,000
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

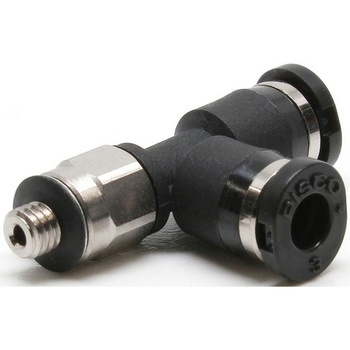

87950642 PD3-M3MW 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー 通常包装 0.7 1.9 2.5 22.8 9.3 10.8 9.5 20.3 6 5.5 ¥6,000
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

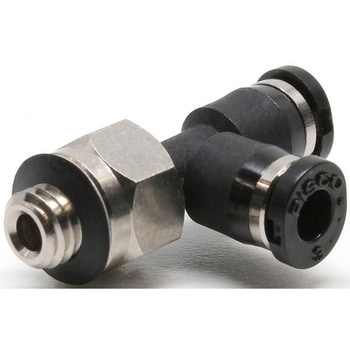

87950651 PD3-M5MW 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 2.2 3.2 3 24.3 9.3 10.8 10.5 21.3 6 8 ¥5,000
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950667 PD3-M6MW 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 2 3.6 3.9 25.3 9.3 10.8 10.6 21.4 6 8 ¥5,100
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

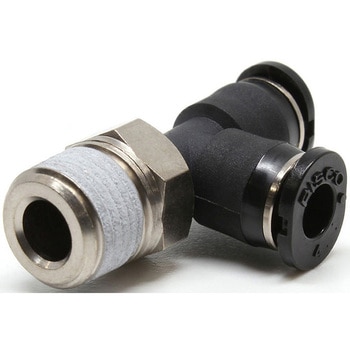

87950676 PD4-01MW 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 4.6 7.3 8 30.1 11 13.1 13 26.1 8 10 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

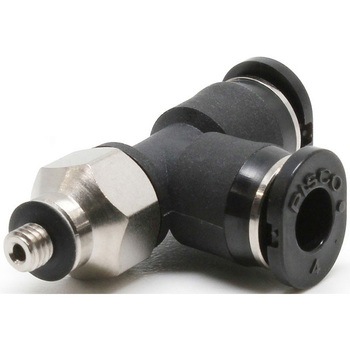

87950685 PD4-M3MW 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー 通常包装 0.9 4 2.5 28.1 11 13.1 12.5 25.6 8 8 ¥6,000
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

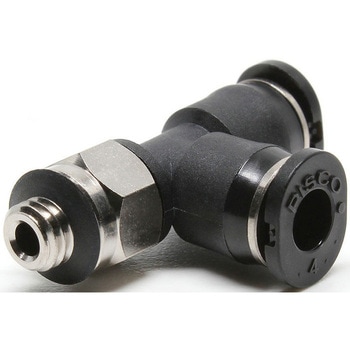

87950694 PD4-M5MW 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 2.1 4.4 3 27.6 11 13.1 11.5 24.6 8 8 ¥4,700
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

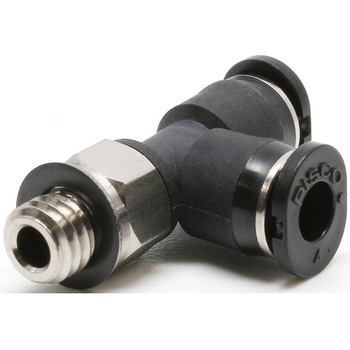

87950703 PD4-M6MW 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 2.2 4.7 3.9 28.6 11 13.1 11.6 24.7 8 8 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

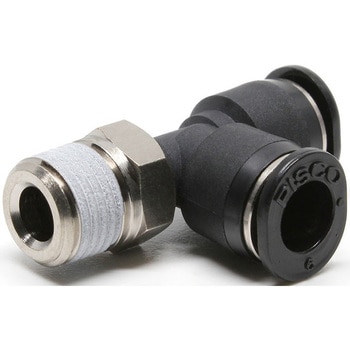

87950712 PD6-01MW 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 8.5 8.4 8 33 11.6 15 14 29 10.5 10 ¥4,550
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

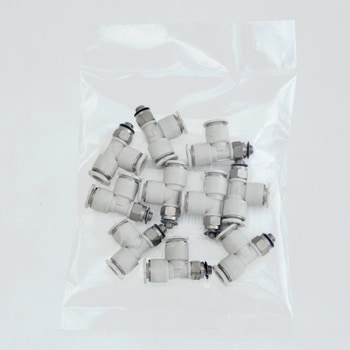

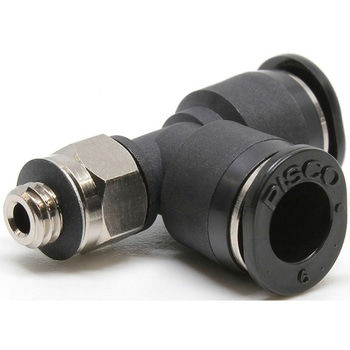

87950721 PD6-M5MW 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 2.2 5.6 3.2 30.5 11.6 15 12.5 27.5 10.5 8 ¥5,150
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

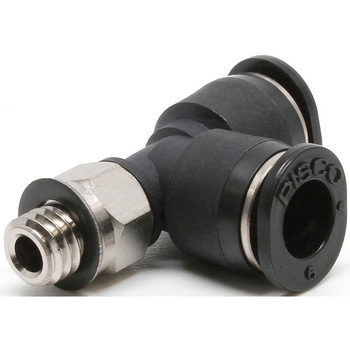

87950737 PD6-M6MW 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 3.3 5.9 4 31.5 11.6 15 12.6 27.6 10.5 8 ¥5,250
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950746 PD3-M3MC 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー クリーンルーム包装 0.7 1.9 2.2 22.8 9.3 10.8 9.8 20.6 6 5.5 ¥7,800
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950755 PD3-M5MC 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.2 3.2 3.2 24.3 9.3 10.8 10.3 21.1 6 8 ¥6,500
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950764 PD4-01MC 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 4.6 7.3 8 30.1 11 13.1 13 26.1 8 10 ¥5,500
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950773 PD4-M3MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー クリーンルーム包装 0.9 4 2.2 28.1 11 13.1 12.8 25.9 8 8 ¥7,800
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950782 PD4-M5MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.1 4.4 3.2 27.6 11 13.1 11.3 24.4 8 8 ¥6,200
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950791 PD4-M6MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.2 4.7 4 28.6 11 13.1 11.5 24.6 8 8 ¥6,300
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950807 PD6-01MC 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 8.5 8.4 8 33 11.6 15 14 29 10.5 10 ¥6,000
¥4,590 1 ¥4,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950816 PD6-M5MC 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.2 5.6 3.2 30.5 11.6 15 12.3 27.3 10.5 8 ¥6,700
¥5,390 1 ¥5,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950825 PD6-M6MC 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.3 5.9 4 31.5 11.6 15 12.5 27.5 10.5 8 ¥6,900
¥5,590 1 ¥5,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
