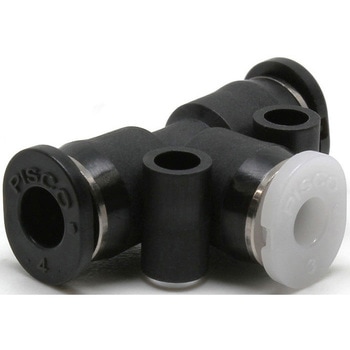

ミニタイプ 違径ユニオンティー



ミニタイプ 違径ユニオンティー 商品レビューを投稿する

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途
チューブとチューブの接続(違径)
形状
違径ユニオンティー
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ

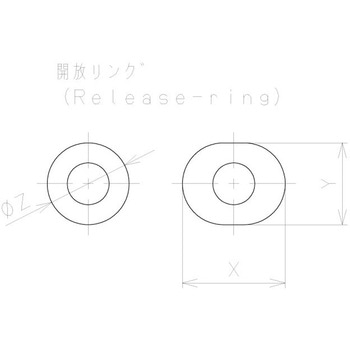

開放リング寸法D2(mm)
9.8X7.8
寸法C2(mm)
11

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
7 件中 1 - 7 件
注文
コード

品番
内容量
材質
材質(金属フード)/処理
チューブ外径(Φmm)

RoHS指令
有効断面積(mm2)

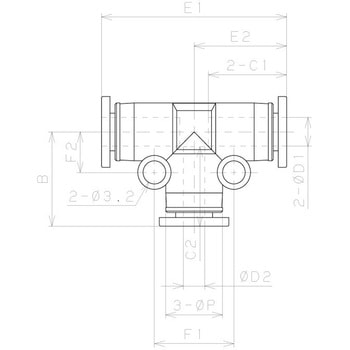

開放リング寸法D1(mm)
質量(g)
寸法B(mm)
寸法C1(mm)
寸法E(mm)
寸法F1(mm)
寸法F2(mm)
寸法P(Φmm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412254 PEG6-4M 1個 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
6X4 開放リング/樹脂本体:ブラック 5.3 11.8X9.8 5.1 14.6 11.6 14.95 13.2 6.6 10.5 ¥430
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312024 PEG4-3M 1個 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
4X3 開放リング/樹脂本体:ブラック 2.4 9.8X7.8 3.3 13.1 11 13.05 11.2 5.6 8 474-5256 ¥400
¥279 1 ¥279
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312033 PEG4-1/8M 1個 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
4 開放リング:ホワイト/樹脂本体:ブラック 2.3 9.8X7.8 3.3 13.1 11 13.05 11.2 5.6 8 ¥400
¥289 1 ¥289
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
87949285 PEG4-1/8MW 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4 開放リング:ホワイト/樹脂本体:ライトグレー 2.3 9.8X7.8 3.3 13.1 11 13.05 11.2 5.6 8 ¥4,000
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949294 PEG4-3MW 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 4X3 開放リング/樹脂本体:ライトグレー 2.4 9.8X7.8 3.3 13.1 11 13.05 11.2 5.6 8 ¥4,000
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949303 PEG6-4MW 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6X4 開放リング/樹脂本体:ライトグレー 5.3 11.8X9.8 5.1 14.6 11.6 14.95 13.2 6.6 10.5 ¥4,300
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949312 PEG6-4MC 1袋(10個) 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 6X4 開放リング/樹脂本体:ライトグレー 5.3 11.8X9.8 5.1 14.6 11.6 14.95 13.2 6.6 10.5 ¥5,600
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
