ミニタイプ 違径ユニオンストレート



ミニタイプ 違径ユニオンストレート まだレビューはありません。 (0件の商品レビュー)

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
材質
金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
用途
チューブとチューブの接続(違径)
形状
違径ユニオンストレート
使用流体
空気
材質(金属フード)/処理
黄銅(無電解ニッケルメッキ)
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ
RoHS指令

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
11 件中 1 - 11 件
注文
コード

品番
内容量
チューブ外径(Φmm)

包装形態
有効断面積(mm2)
開放リング寸法D1(mm)
開放リング寸法D2(mm)
質量(g)
寸法B(mm)
寸法C1(mm)
寸法C2(mm)
寸法P(Φmm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412263 PG4-3M 1個 4X3 開放リング/樹脂本体:ブラック 通常包装 2.4 9.8X7.8 9.8X7.8 2.1 22.7 11 11 8 290-7135 ¥330
¥229 1 ¥229
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412272 PG6-4M 1個 6X4 開放リング/樹脂本体:ブラック 通常包装 5.6 11.8X9.8 9.8X7.8 3 24 11.6 11 10.4 290-7143 ¥340
¥236 1 ¥236
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

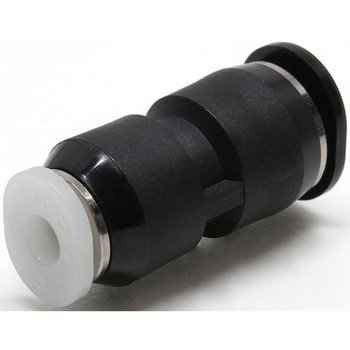

35312103 PG6-1/8M 1個 6 開放リング/樹脂本体:ブラック 通常包装 2.6 11.8X9.8 9.8X7.8 3 24 11.6 11 10.4 ¥340
¥239 1 ¥239
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

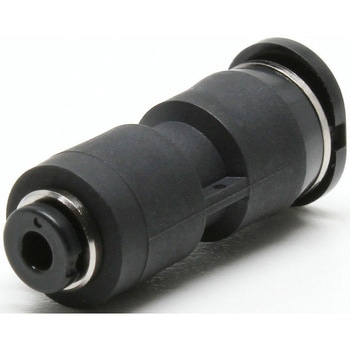

87949206 PG3-180M 1袋(10個) 3X1.8 開放リング/樹脂本体:ブラック 通常包装 0.9 7X6 4.8 1.1 19.1 9.3 8.4 6 ¥3,000
¥2,090 1 ¥2,090
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

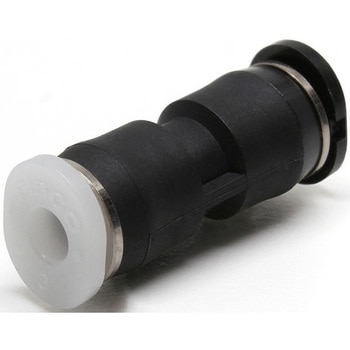

87949215 PG4-1/8M 1袋(10個) 4×3.2 開放リング/樹脂本体:ブラック 通常包装 2.4 9.8X7.8 9.8X7.8 2.1 22.7 11 11 8 ¥3,300
¥2,289 1 ¥2,289
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949224 PG4-180M 1袋(10個) 4X1.8 開放リング/樹脂本体:ブラック 通常包装 0.7 9.8X7.8 4.8 1.8 22.4 11 8.4 8 ¥3,300
¥2,290 1 ¥2,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可

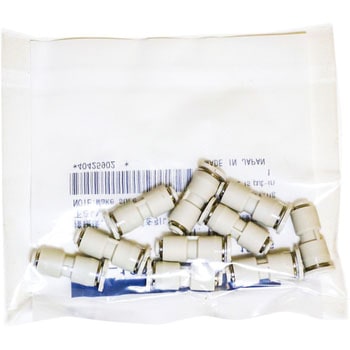

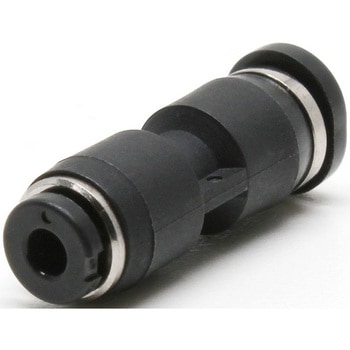

87949233 PG4-180MW 1袋(10個) 4X1.8 開放リング/樹脂本体:ライトグレー 通常包装 0.7 9.8X7.8 4.8 1.8 22.4 11 8.4 8 ¥3,300
¥2,290 1 ¥2,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949242 PG4-3MW 1袋(10個) 4X3 開放リング/樹脂本体:ライトグレー 通常包装 2.4 9.8X7.8 9.8X7.8 2.1 22.7 11 11 8 ¥3,300
¥2,290 1 ¥2,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949251 PG6-4MW 1袋(10個) 6X4 開放リング/樹脂本体:ライトグレー 通常包装 5.6 11.8X9.8 9.8X7.8 3 24 11.6 11 10.4 ¥3,400
¥2,390 1 ¥2,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

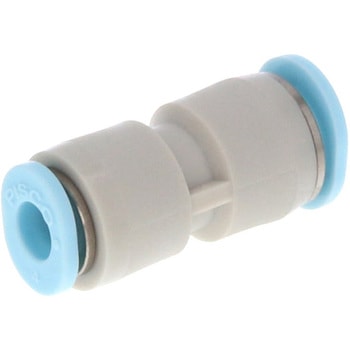

87949267 PG4-3MC 1袋(10個) 4X3 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.4 9.8X7.8 9.8X7.8 2.1 22.7 11 11 8 ¥4,300
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949276 PG6-4MC 1袋(10個) 6X4 開放リング/樹脂本体:ライトグレー クリーンルーム包装 5.6 11.8X9.8 9.8X7.8 3 24 11.6 11 10.4 ¥4,500
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
