ミニタイプ 違径ソケットエルボ



ミニタイプ 違径ソケットエルボ 商品レビューを投稿する

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
チューブと継手の接続
形状
違径ソケットエルボ
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ
包装形態
通常包装

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
23 件中 1 - 23 件
注文
コード

品番
内容量
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理

RoHS指令
有効断面積(mm2)
適合継手径D2(Φmm)

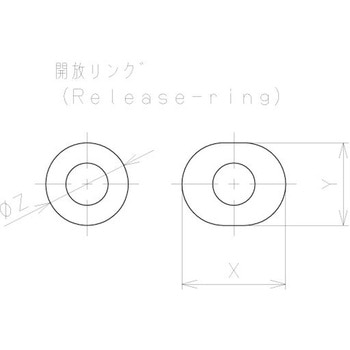

開放リング寸法(mm)
質量(g)

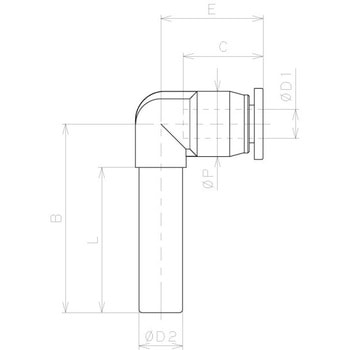

寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法P(Φmm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412351 PLGJ6-4M 1個 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 2.9 6 9.8X7.8 1.8 26 11 14.1 9 442-7467 ¥310
¥219 1 ¥219
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312112 PLGJ4-3M 1個 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 2.3 4 9.8X7.8 1.7 25 11 14.1 9 442-7441 ¥280
¥189 1 ¥189
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312121 PLGJ6-3M 1個 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 2.3 6 9.8X7.8 1.9 26 11 14.1 9 ¥290
¥209 1 ¥209
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
87948987 PLGJ1/4-1/8M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.4 1/4B 9.8X7.8 6 28.5 11 14.1 9 ¥3,000
¥2,190 1 ¥2,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948996 PLGJ1/4-5/32M 1袋(10個) 5/32B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.9 1/4B 9.8X7.8 1.9 28.5 11 14.1 9 ¥3,100
¥2,190 1 ¥2,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

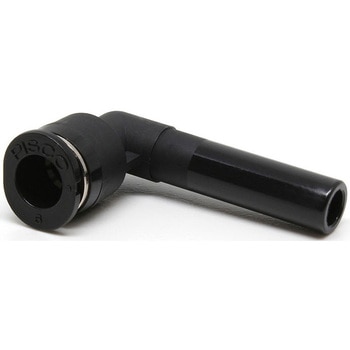

87949005 PLGJ1/4-6M 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 8.2 1/4B 11.8X9.8 2.5 29 11.6 17 10.5 ¥3,100
¥2,190 1 ¥2,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949014 PLGJ1/8-1/4M 1袋(10個) 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 1.2 1/8B 11.8X9.8 2.1 24.5 11.4 17.2 10.5 ¥2,900
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949023 PLGJ1/8-3M 1袋(10個) 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 1.2 1/8B 9.8X7.8 1.7 24 11 14.1 9 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949032 PLGJ1/8-5/32M 1袋(10個) 5/32B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 1.2 1/8B 9.8X7.8 1.6 24 11 14.1 9 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949041 PLGJ3/16-1/4M 1袋(10個) 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 4.8 3/16B 11.8X9.8 2.2 27.5 11.4 17.2 10.5 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949057 PLGJ3/16-1/8M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.3 3/16B 9.8X7.8 1.8 27 11 14.1 9 ¥2,700
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

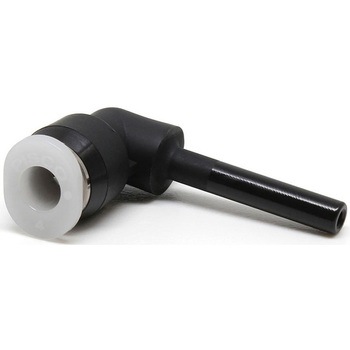

87949066 PLGJ3/16-5/32M 1袋(10個) 5/32B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.9 3/16B 9.8X7.8 1.7 27 11 14.1 9 ¥2,700
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949075 PLGJ3-1/8M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 1.2 3 9.8X7.8 1.7 24 11 14.1 9 ¥2,700
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

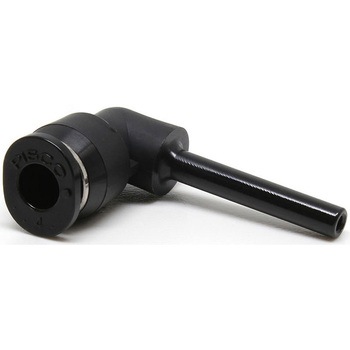

87949084 PLGJ3-4M 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 1.2 3 9.8X7.8 1.6 24 11 14.1 9 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949093 PLGJ3-6M 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 1.2 3 11.8X9.8 2.2 24.5 11.6 17 10.5 ¥2,900
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949102 PLGJ4-1/8M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.3 4 9.8X7.8 1.7 25 11 14.1 9 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949111 PLGJ4-3MW 1袋(10個) 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 2.3 4 9.8X7.8 1.7 25 11 14.1 9 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949127 PLGJ4-6M 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 3.3 4 11.8X9.8 2.2 25.5 11.6 17 10.5 809-5421 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949136 PLGJ5/32-1/4M 1袋(10個) 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 3.3 5/32B 11.8X9.8 2.1 25.5 11.4 17.2 10.5 ¥2,800
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949145 PLGJ5/32-1/8M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.3 5/32B 9.8X7.8 1.7 25 11 14.1 9 ¥2,700
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949154 PLGJ6-1/4M 1袋(10個) 1/4B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 8.2 6 11.8X9.8 2.3 26.5 11.4 17.2 10.5 ¥3,100
¥2,190 1 ¥2,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949163 PLGJ6-1/8M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 2.3 6 9.8X7.8 1.9 26 11 14.1 9 ¥2,900
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949172 PLGJ6-4MW 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 2.9 6 9.8X7.8 1.8 26 11 14.1 9 ¥3,100
¥2,190 1 ¥2,190
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
