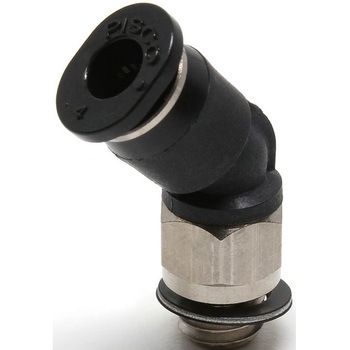

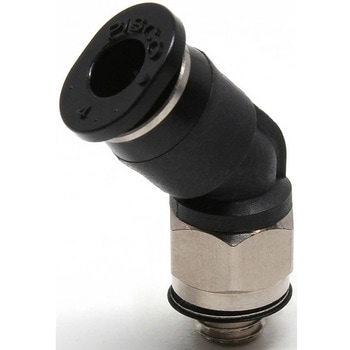

ミニタイプ 45°エルボ



ミニタイプ 45°エルボ まだレビューはありません。 (0件の商品レビュー)

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
45°エルボ
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ
注意

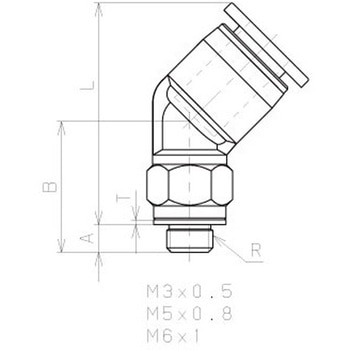

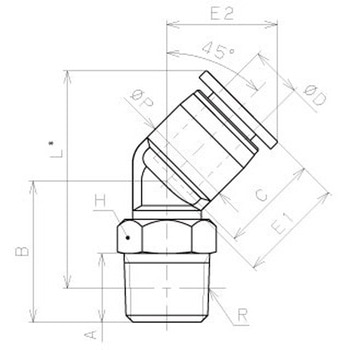

※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
18 件中 1 - 18 件
注文
コード

品番
内容量
寸法P1(Φmm)
寸法P2(Φmm)
接続ねじ種類
チューブ外径(Φmm)
材質
材質(金属フード)/処理

RoHS指令
包装形態
有効断面積(mm2)
適合継手径D2(Φmm)
質量(g)
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法P(Φmm)
対辺H(mm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412367 PLH4-01M 1個 R 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 5 6.1 8 14.8 11 8 10 809-5423 ¥290
¥193 1 ¥193
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412376 PLH4-M5M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2.9 3.3 3 12.3 11 8 8 442-7483 ¥350
¥233 1 ¥233
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412385 PLH6-01M 1個 R 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 8.7 6.8 8 16.6 11.6 10.5 10 442-7505 ¥295
¥197 1 ¥197
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
10412394 PLH6-M5M 1個 M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 3.6 3.9 3 14.1 11.6 10.5 8 442-7513 ¥355
¥237 1 ¥237
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
10412403 PLH6-M6M 1個 M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 3.8 4.2 3.9 15.1 11.6 10.5 8 809-5424 ¥365
¥244 1 ¥244
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
35312191 PLH4-M6M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 4 3.6 3.9 13.3 11 8 8 442-7491 ¥360
¥240 1 ¥240
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
87948865 PLH4-M5MW 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 2.9 3.3 3 12.3 11 8 8 ¥3,500
¥2,190 1 ¥2,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948874 PLH6-01MW 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 8.7 6.8 8 16.6 11.6 10.5 10 ¥2,950
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948883 PLH6-02M 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 通常包装 8.7 18 11 21.6 11.6 10.5 14 809-5570 ¥3,200
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948892 PLH6-02MW 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 8.7 18 11 21.6 11.6 10.5 14 ¥3,200
¥1,990 1 ¥1,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948901 PLH6-M5MW 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 3.6 3.9 3 14.1 11.6 10.5 8 ¥3,550
¥2,290 1 ¥2,290
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948917 PLHJ6MW 1袋(10個) 8 10.5 6 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 5.9 6 2.1 24.6 11.6 ¥3,100
¥1,890 1 ¥1,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948926 PLH4-01MC 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 5 6.1 8 14.8 11 8 10 ¥3,800
¥2,590 1 ¥2,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948935 PLH4-M5MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 2.9 3.3 3.2 12.3 11 8 8 ¥4,600
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948944 PLH4-M6MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 4 3.6 4 13.3 11 8 8 ¥4,700
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948953 PLH6-01MC 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 8.7 6.8 8 16.6 11.6 10.5 10 ¥3,900
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948962 PLH6-M5MC 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.6 3.9 3.2 14.1 11.6 10.5 8 ¥4,700
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87948971 PLH6-M6MC 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.8 4.2 4 15.1 11.6 10.5 8 ¥4,800
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
