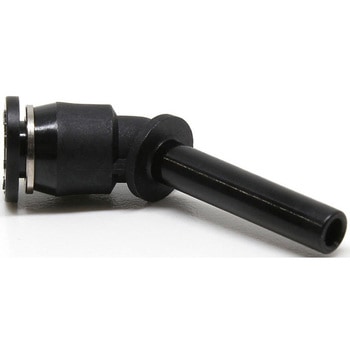

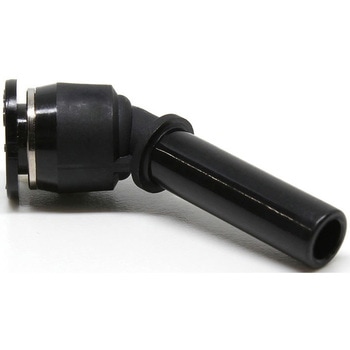

ミニタイプ 45°ソケットエルボ



ミニタイプ 45°ソケットエルボ 商品レビューを投稿する

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
材質
金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)

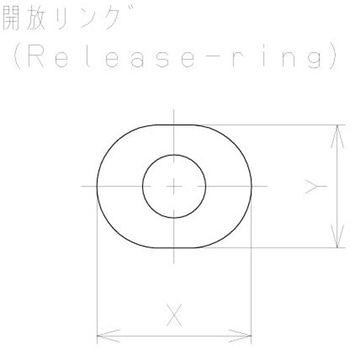

開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
用途
チューブと継手の接続
形状
45°ソケットエルボ
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ
開放リング/樹脂本体:ブラック
RoHS指令
包装形態
通常包装
寸法P1(Φmm)
8
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
2 件中 1 - 2 件
注文
コード

品番

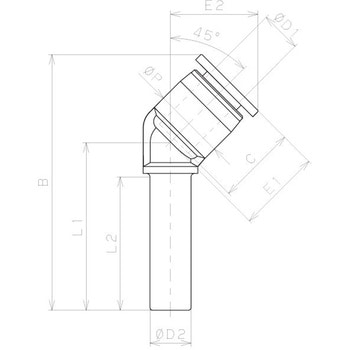

チューブ外径(Φmm)
有効断面積(mm2)
適合継手径D2(Φmm)
質量(g)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法P2(Φmm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412412 PLHJ6M 6 5.9 6 2.1 24.6 11.6 12.3 10.5 442-7530 ¥340
¥239 1 ¥239
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
35312207 PLHJ4M 4 3 4 1.3 21.8 11 12.2 8 442-7521 ¥300
¥189 1 ¥189
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
