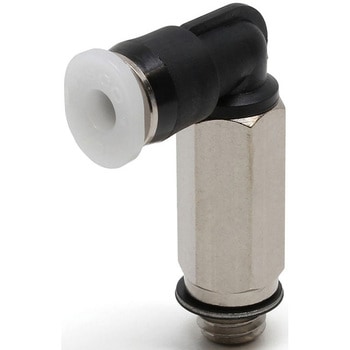

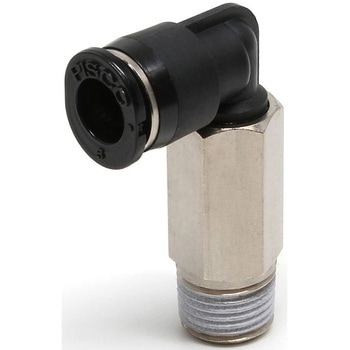

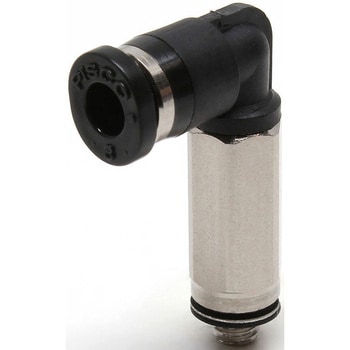

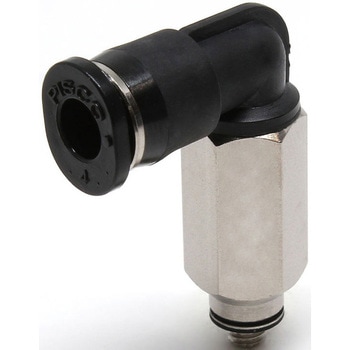

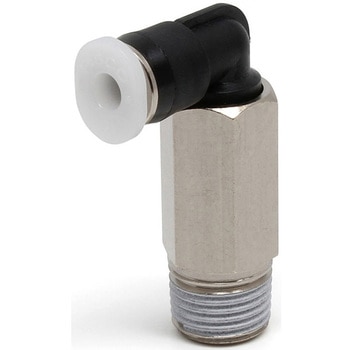

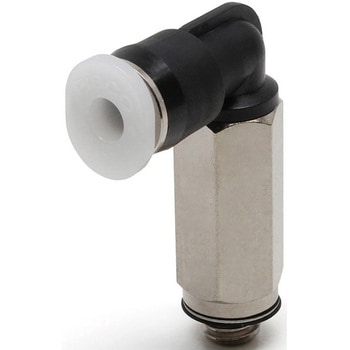

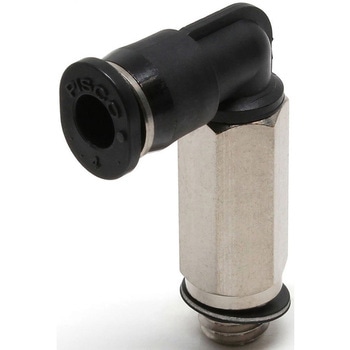

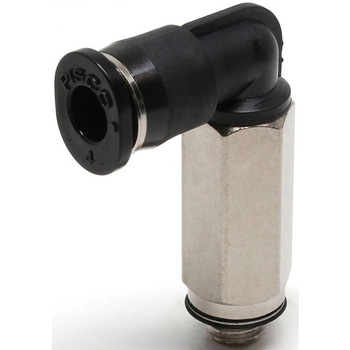

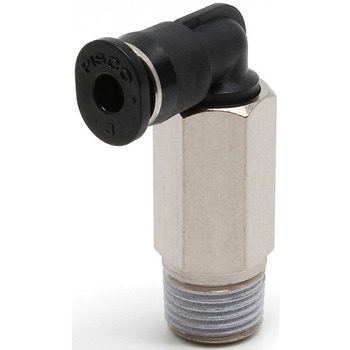

ミニタイプ ロングエルボ



ミニタイプ ロングエルボ 商品レビューを投稿する

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
形状
ロングエルボ
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
34 件中 1 - 34 件
注文
コード

品番
内容量
接続ねじ種類
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理

RoHS指令
包装形態
有効断面積(mm2)
質量(g)

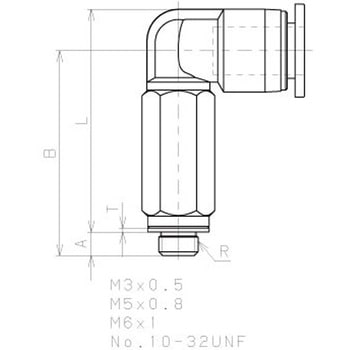

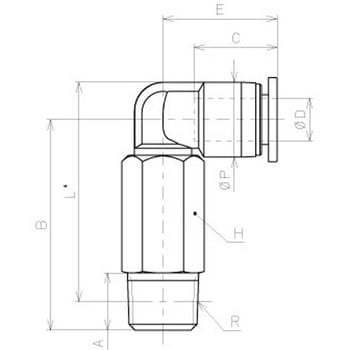

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E(mm)
寸法L(mm)
寸法P(Φmm)
対辺H(mm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412455 PLL3-M3M 1個 M 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 0.6 2.8 2.5 19 9.3 10.8 19.5 6 5.5 809-5425 ¥640
¥449 1 ¥449
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412464 PLL4-01M 1個 R 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 4.2 14 8 28.5 11 15.1 28.5 8 10 809-5427 ¥400
¥289 1 ¥289
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
10412473 PLL4-M3M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 0.9 6.8 2.5 23 11 15.1 24.5 8 8 809-5428 ¥660
¥469 1 ¥469
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412482 PLL4-M5M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 3 8.3 3 25 11 15.1 26 8 8 442-7599 ¥420
¥259 1 ¥259
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412491 PLL4-M6M 1個 M 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 3.7 8.4 3.9 26 11 15.1 26.1 8 8 809-5429 ¥430
¥299 1 ¥299
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
10412507 PLL6-01M 1個 R 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 7.6 14 8 29.5 11.6 16 30.8 10.5 10 442-7611 ¥440
¥259 1 ¥259
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412516 PLL6-M5M 1個 M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 3.3 9 3 26 11.6 16 28.3 10.5 8 442-7629 ¥460
¥269 1 ¥269
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312042 PLL6-M6M 1個 M 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 3.7 9 3.9 27 11.6 16 28.4 10.5 8 809-5430 ¥470
¥329 1 ¥329
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
87951701 PLL1/8-01M 1袋(10個) R 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ブラック 通常包装 2.3 13 8 28.5 11 15.1 28.5 8 10 ¥4,000
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

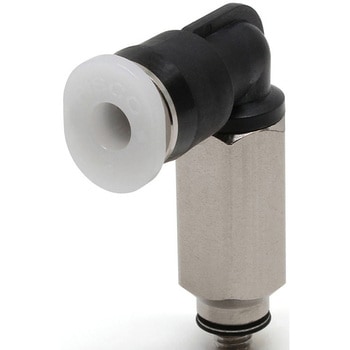

87951717 PLL1/8-M3M 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング:ホワイト、樹脂本体:ブラック 通常包装 0.9 6.8 2.5 23 11 15.1 24.5 8 8 ¥6,600
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951726 PLL1/8-M3MW 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング:ホワイト、樹脂本体:ライトグレー 通常包装 0.9 6.8 2.5 23 11 15.1 24.5 8 8 ¥6,600
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951735 PLL1/8-M5M 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ブラック 通常包装 2.5 8.4 3 25 11 15.1 26 8 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951744 PLL1/8-M6M 1袋(10個) M 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト、樹脂本体:ブラック 通常包装 2.1 8.4 3.9 26 11 15.1 26.1 8 8 ¥4,300
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

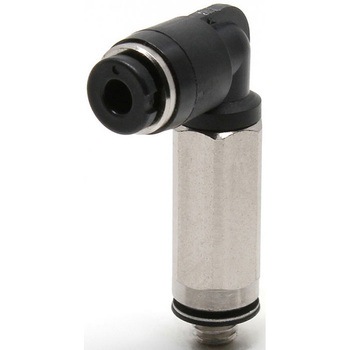

87951753 PLL180-M3M 1袋(10個) M 1.8 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ブラック 通常包装 0.5 2.7 2.5 19 8.4 10.3 19.5 6 5.5 ¥6,400
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

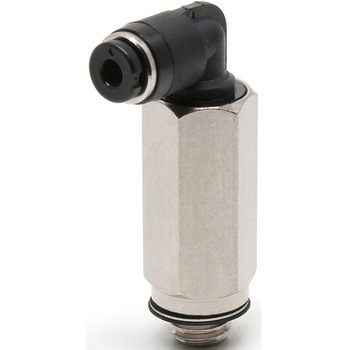

87951762 PLL180-M5M 1袋(10個) M 1.8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 通常包装 0.6 7.6 3 25 8.4 10.3 25 6 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951771 PLL3-M3MW 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー 通常包装 0.6 2.8 2.5 19 9.3 10.8 19.5 6 5.5 ¥6,400
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

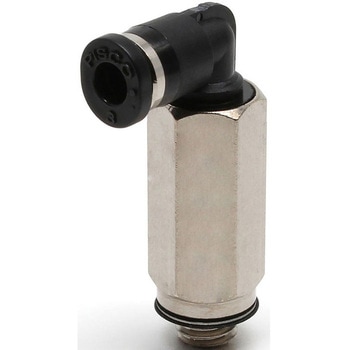

87951787 PLL3-M5M 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 通常包装 1.8 7.7 3 25 9.3 10.8 25 6 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

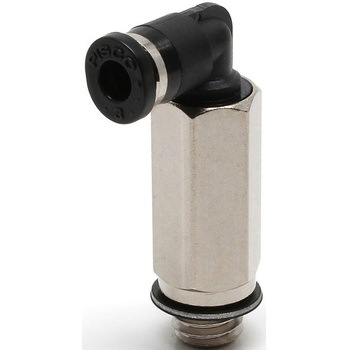

87951796 PLL3-M6M 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 通常包装 2.1 7.7 3.9 26 9.3 10.8 25.1 6 8 ¥4,300
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

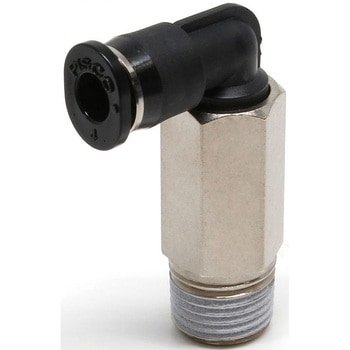

87951805 PLL4-01MW 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 4.2 14 8 28.5 11 15.1 28.5 8 10 ¥4,000
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951814 PLL4-M3MW 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー 通常包装 0.9 6.8 2.5 23 11 15.1 24.5 8 8 ¥6,600
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951823 PLL4-M5MW 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 3 8.3 3 25 11 15.1 26 8 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951832 PLL4-M6MW 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 3.7 8.4 3.9 26 11 15.1 26.1 8 8 ¥4,300
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951841 PLL6-01MW 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 7.6 14 8 29.5 11.6 16 30.8 10.5 10 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

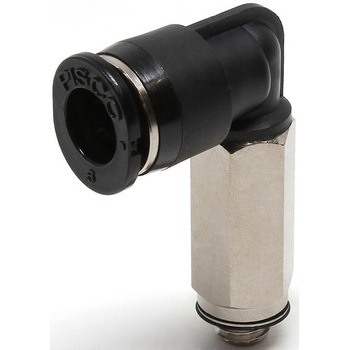

87951857 PLL6-M5MW 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 3.3 9 3 26 11.6 16 28.3 10.5 8 ¥4,600
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

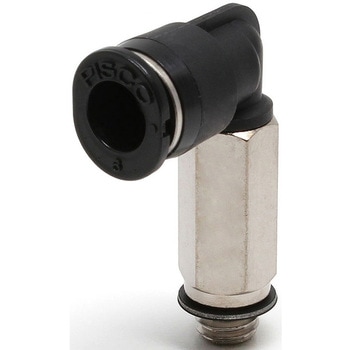

87951866 PLL6-M6MW 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 3.7 9 3.9 27 11.6 16 28.4 10.5 8 ¥4,700
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951875 PLL3-M3MC 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー クリーンルーム包装 0.6 2.8 2.2 19 9.3 10.8 19.8 6 5.5 ¥8,300
¥6,690 1 ¥6,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951884 PLL3-M5MC 1袋(10個) M 3 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 1.8 7.7 3.2 25 9.3 10.8 24.8 6 8 ¥5,500
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951893 PLL4-01MC 1袋(10個) R 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 4.2 14 8 28.5 11 15.1 28.5 8 10 ¥5,200
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951902 PLL4-M3MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 快削鋼(無電解ニッケルメッキ)、もしくは快削ステンレス鋼 開放リング/樹脂本体:ライトグレー クリーンルーム包装 0.9 6.8 2.2 23 11 15.1 24.8 8 8 ¥8,600
¥6,490 1 ¥6,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951911 PLL4-M5MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3 8.3 3.2 25 11 15.1 25.8 8 8 ¥5,500
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951927 PLL4-M6MC 1袋(10個) M 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.7 8.4 4 26 11 15.1 26 8 8 ¥5,600
¥4,290 1 ¥4,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951936 PLL6-01MC 1袋(10個) R 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 7.6 14 8 29.5 11.6 16 30.8 10.5 10 ¥5,800
¥4,390 1 ¥4,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951945 PLL6-M5MC 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.3 9 3.2 26 11.6 16 28.1 10.5 8 ¥6,000
¥4,590 1 ¥4,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87951954 PLL6-M6MC 1袋(10個) M 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 3.7 9 4 27 11.6 16 28.3 10.5 8 ¥6,200
¥4,690 1 ¥4,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
