ミニタイプ ユニオンエルボ



ミニタイプ ユニオンエルボ 5.00 (1件の商品レビュー)

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
用途
チューブとチューブの接続(同径)
形状
ユニオンエルボ
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
11 件中 1 - 11 件
注文
コード

品番
内容量
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理

RoHS指令
包装形態
有効断面積(mm2)
質量(g)
寸法C(mm)
寸法E(mm)
寸法F(mm)
寸法P(Φmm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10412604 PV3M 1個 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2.3 1.2 9.3 10.8 4.5 6 474-5302 ¥300
¥209 1 ¥209
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412613 PV4M 1個 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 4.8 2.3 11 13.1 5.6 8 290-7313 ¥320
¥223 1 ¥223
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10412622 PV6M 1個 6 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 9 3.6 11.6 15 6.6 10.5 290-7321 ¥340
¥236 1 ¥236
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
35312085 PV1/8M 1個 1/8B 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング:ホワイト/樹脂本体:ブラック 通常包装 2.1 2.4 11 13.1 5.6 8 ¥320
¥229 1 ¥229
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)

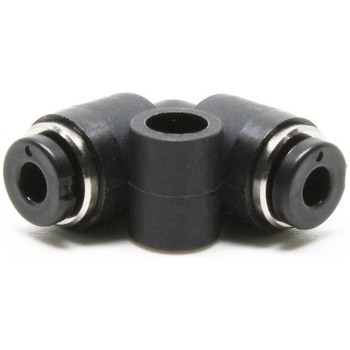

87950913 PV180M 1袋(10個) 1.8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ブラック 通常包装 0.7 1.2 8.4 10.3 4.5 6 ¥3,000
¥2,090 1 ¥2,090
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950922 PV180MW 1袋(10個) 1.8 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 0.7 1.2 8.4 10.3 4.5 6 ¥3,000
¥2,090 1 ¥2,090
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

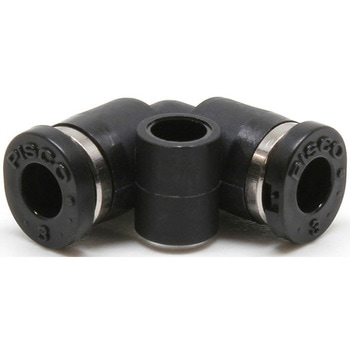

87950931 PV3MW 1袋(10個) 3 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 2.3 1.2 9.3 10.8 4.5 6 ¥3,000
¥2,090 1 ¥2,090
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

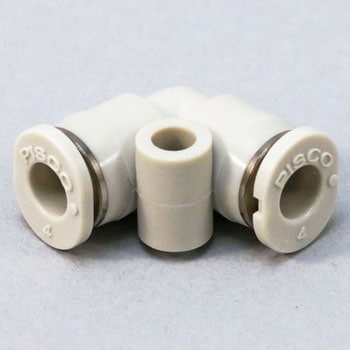

87950947 PV4MW 1袋(10個) 4 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 4.8 2.3 11 13.1 5.6 8 ¥3,200
¥2,290 1 ¥2,290
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

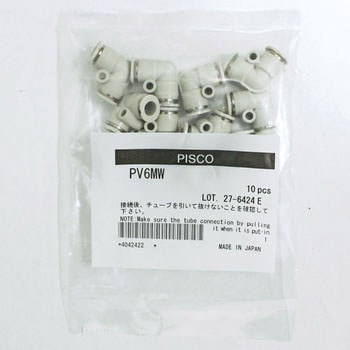

87950956 PV6MW 1袋(10個) 6 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー 通常包装 9 3.6 11.6 15 6.6 10.5 ¥3,400
¥2,390 1 ¥2,390
平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

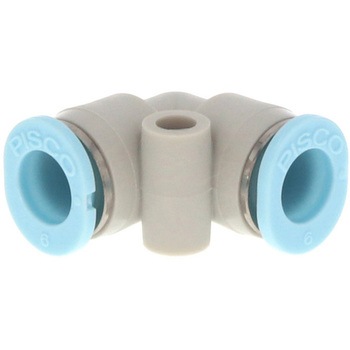

87950965 PV4MC 1袋(10個) 4 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 4.8 2.3 11 13.1 5.6 8 ¥4,200
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87950974 PV6MC 1袋(10個) 6 開放リング/POM、樹脂本体(PBT) 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 9 3.6 11.6 15 6.6 10.5 ¥4,500
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 実験用

スペースの限られた実験機内での排管の取合いに使用。
他のミニシリーズのコネクターとの組合わせで、排管の組換えも容易。
気密性は、今のところ標準型のコネクターと遜色ない模様。
ホースのロック部が楕円に成形されているのも有難い。

これは注文コード 10412613 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-04-15]
