ピスコ(PISCO)

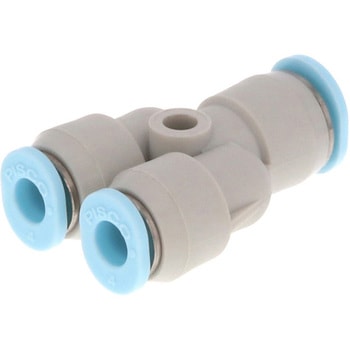

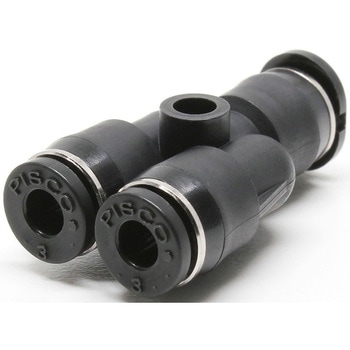

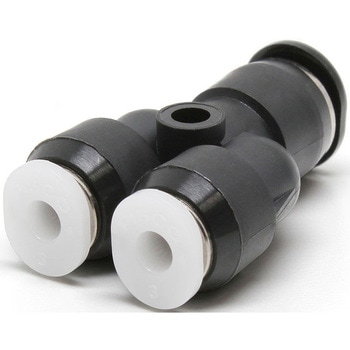

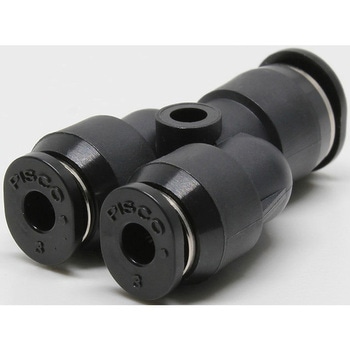

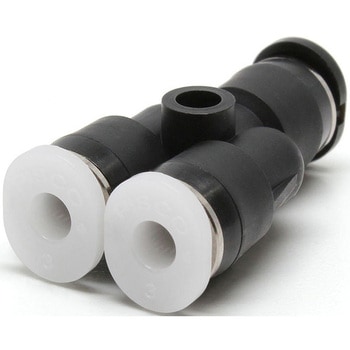

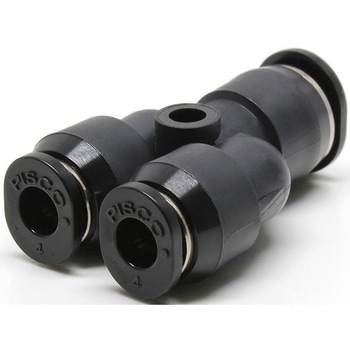

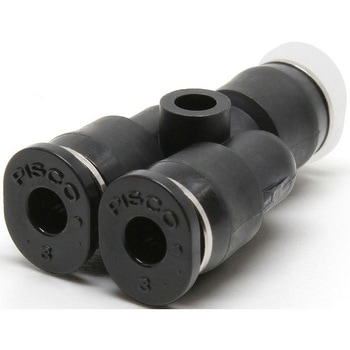

ミニタイプ違径ユニオンワイ

ミニタイプ違径ユニオンワイピスコ(PISCO)

ミニタイプ違径ユニオンワイピスコ(PISCO)

ミニタイプ違径ユニオンワイ商品レビューを投稿する

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。

用途: チューブとチューブの接続(違径)
形状: 違径ユニオンワイ
使用流体: 空気
最高使用圧力(MPa): 1
使用温度範囲(℃): 0～60(凍結なきこと)
使用真空圧力(kPa): -100
タイプ: ミニタイプ

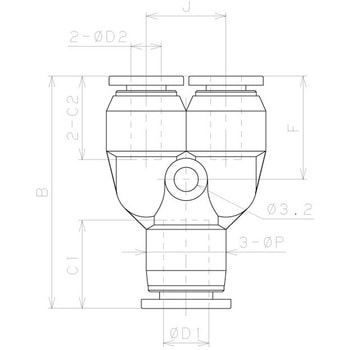

寸法C2(mm): 11

お気に入りに追加

↓各品番毎の詳細は注文コードをクリックしてください。

10 件中 1 - 10 件

注文
コード

品番

選択解除 PW1/8-3M PW4-1/8M PW4-3M PW4-3MW PW6-1/8M PW6-3M PW6-3MC PW6-4M PW6-4MC PW6-4MW

内容量

選択解除 1個 1袋(10個)

材質

材質(金属フード)/処理

選択解除黄銅(無電解ニッケルメッキ)

チューブ外径(Φmm)

選択解除 3 4 4X3 6 6X3 6X4

色

選択解除開放リング/樹脂本体：ブラック開放リング/樹脂本体：ライトグレー

RoHS指令

選択解除有

有効断面積(mm²)

選択解除 1.7 1.8 2.1 2.4 2.5 4.2

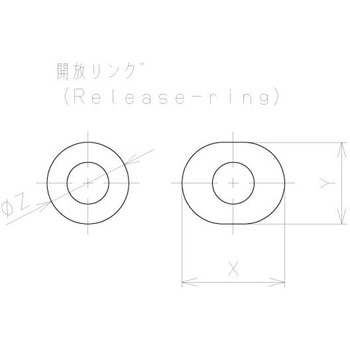

開放リング寸法D1(mm)

選択解除 9.8X7.8 11.8X9.8

開放リング寸法D2(mm)

選択解除 7.8 9.8X7.8

質量(g)

選択解除 3.6 3.7 5.3 5.4

寸法B(mm)

選択解除 27.6 30.6

寸法C1(mm)

選択解除 11 11.6

寸法F(mm)

選択解除 12.6 13.6

寸法J(mm)

選択解除 8 10.5

寸法P(Φmm)

選択解除 8 10.5

トラスコ品番

選択解除 474-5311 474-5329

参考
基準
価格
(税別)

通常価格
(税別)

購入数

販売価格
(税別)

出荷
関連

お届け日

お届け日について詳しくはクリック。

数量

PW4-3M

1個

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

4X3

開放リング/樹脂本体：ブラック

有

2.1

9.8X7.8

7.8

3.6

27.6

11

12.6

8

8

474-5311

￥410

￥299

1

￥299

平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

-

PW6-4M

1個

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

6X4

開放リング/樹脂本体：ブラック

有

4.2

11.8X9.8

9.8X7.8

5.3

30.6

11.6

13.6

10.5

10.5

￥480

￥339

1

￥339

平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

-

PW6-3M

1個

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

6X3

開放リング/樹脂本体：ブラック

有

2.5

11.8X9.8

9.8X7.8

5.3

30.6

11.6

13.6

10.5

10.5

474-5329

￥480

￥359

1

￥359

平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

-

PW6-1/8M

1個

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

6

開放リング/樹脂本体：ブラック

有

2.4

11.8X9.8

9.8X7.8

5.4

30.6

11.6

13.6

10.5

10.5

￥480

￥339

1

￥339

平日15時までにご注文いただくと、5日後以内に出荷する商品です。（土・日・祝は除く）

-

PW1/8-3M

1袋(10個)

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

3

開放リング/樹脂本体：ブラック

1.7

9.8X7.8

9.8X7.8

3.7

27.6

11

12.6

8

8

￥4,100

￥2,890

1

￥2,890

平日15時までにご注文いただくと、4日後以内に出荷する商品です。（土・日・祝は除く）

返品不可

-

PW4-1/8M

1袋(10個)

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

4

開放リング/樹脂本体：ブラック

1.8

9.8X7.8

9.8X7.8

3.6

27.6

11

12.6

8

8

￥4,100

￥2,890

1

￥2,890

平日15時までにご注文いただくと、4日後以内に出荷する商品です。（土・日・祝は除く）

返品不可

-

PW4-3MW

1袋(10個)

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

4X3

開放リング/樹脂本体：ライトグレー

2.1

9.8X7.8

7.8

3.6

27.6

11

12.6

8

8

￥4,100

￥2,890

1

￥2,890

平日15時までにご注文いただくと、4日後以内に出荷する商品です。（土・日・祝は除く）

返品不可

-

PW6-4MW

1袋(10個)

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

6X4

開放リング/樹脂本体：ライトグレー

4.2

11.8X9.8

9.8X7.8

5.3

30.6

11.6

13.6

10.5

10.5

￥4,800

￥3,390

1

￥3,390

平日15時までにご注文いただくと、4日後以内に出荷する商品です。（土・日・祝は除く）

返品不可

-

PW6-3MC

1袋(10個)

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

6X3

開放リング/樹脂本体：ライトグレー

2.5

11.8X9.8

9.8X7.8

5.3

30.6

11.6

13.6

10.5

10.5

￥6,200

￥4,690

1

￥4,690

平日15時までにご注文いただくと、4日後以内に出荷する商品です。（土・日・祝は除く）

返品不可

-

PW6-4MC

1袋(10個)

開放リング/POM、樹脂本体/PBT

黄銅(無電解ニッケルメッキ)

6X4

開放リング/樹脂本体：ライトグレー

4.2

11.8X9.8

9.8X7.8

5.3

30.6

11.6

13.6

10.5

10.5

￥6,300

￥4,990

1

￥4,990

平日15時までにご注文いただくと、4日後以内に出荷する商品です。（土・日・祝は除く）

返品不可

-

↑各品番毎の詳細は注文コードをクリックしてください。
