ミニタイプ 違径ブランチユニオンワイ



ミニタイプ 違径ブランチユニオンワイ まだレビューはありません。 (0件の商品レビュー)

一般空気圧配管に使用する、小型ワンタッチ継手です。スタンダードに比べ容積比40%小型化されています。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
チューブと継手の接続
形状
違径ブランチユニオンワイ
使用流体
空気
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
ミニタイプ
寸法C(mm)
11

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
6 件中 1 - 6 件
注文
コード

品番
内容量
チューブ外径(Φmm)
チューブ外径(inch)
材質
材質(金属フード)/処理

RoHS指令
包装形態
有効断面積(mm2)
適合継手径D2(Φmm)

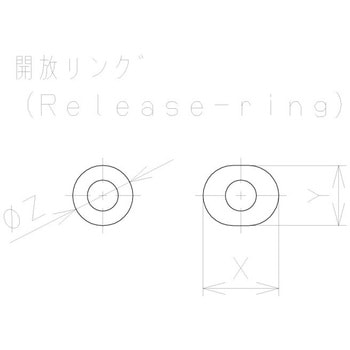

開放リング寸法(mm)
質量(g)

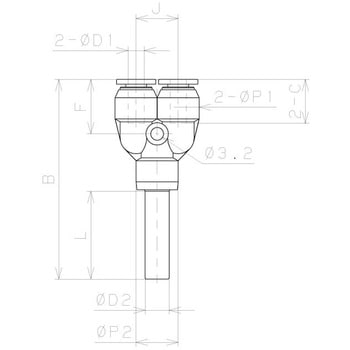

寸法B(mm)
寸法E(mm)
寸法F(mm)
寸法J(mm)
寸法P1(Φmm)
寸法P2(Φmm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

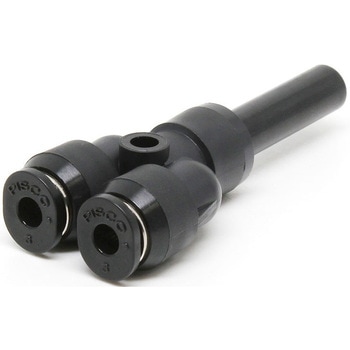

10412656 PWJ6-3M 1袋(10個) 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 4.5 6 9.8X7.8 5.2 49.9 27.6 13.6 10.5 10.5 10.5 ¥5,000
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

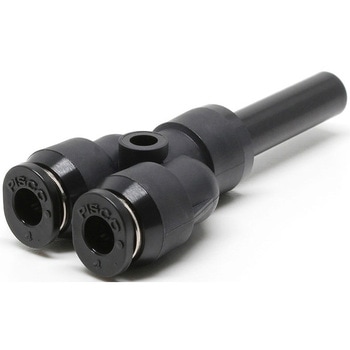

10412665 PWJ6-4M 1個 4 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 5.3 6 9.8X7.8 5.1 49.9 27.6 13.6 10.5 10.5 10.5 ¥500
¥299 1 ¥299
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)

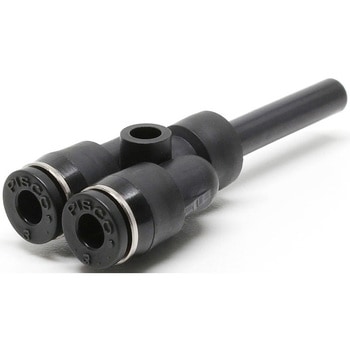

35312173 PWJ4-3M 1個 3 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング/樹脂本体:ブラック 通常包装 2.6 4 7.8 3.3 43 12.8 12.6 8 8 8 ¥410
¥259 1 ¥259
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

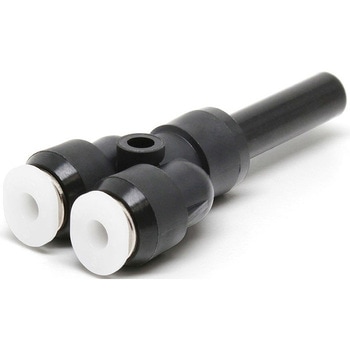

35312182 PWJ6-1/8M 1個 1/8B 金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
開放リング:ホワイト/樹脂本体:ブラック 通常包装 5.3 6 9.8X7.8 5.2 49.9 27.6 13.6 10.5 10.5 10.5 ¥500
¥299 1 ¥299
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)

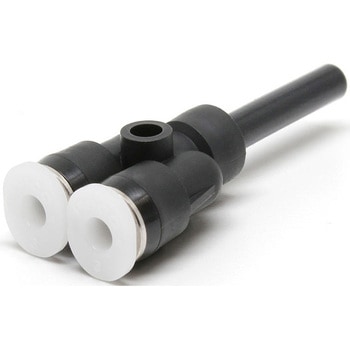

87949181 PWJ4-1/8M 1袋(10個) 1/8B 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング:ホワイト/樹脂本体:ブラック 通常包装 1.7 4 9.8X7.8 3.3 43 12.6 8 8 8 ¥4,100
¥2,690 1 ¥2,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87949197 PWJ6-4M-C 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 開放リング/樹脂本体:ライトグレー クリーンルーム包装 5.3 6 9.8X7.8 5.1 49.9 13.6 10.5 10.5 10.5 ¥6,500
¥4,490 1 ¥4,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
