プッシュワンEシリーズ メスパネルタッチコネクタ



プッシュワンEシリーズ メスパネルタッチコネクタ 商品レビューを投稿する

チューブはワンプッシュ接続です。無電解ニッケルめっき処理を施しています。難燃性樹脂(UL94規格V-0相当)採用。Rねじ部にシール加工。
用途
一般空気圧用
形状
メスパネルタッチコネクタ
使用流体
空気、水
材質(本体)
難燃性PBT樹脂
材質(ねじ部)
黄銅
材質(Oリング)
特殊NBR
接続ねじ種類
Rc
使用温度範囲(℃)
(空気)-20〜80、(水)0〜40
最高使用圧力(MPa)
1
負圧性能(kPa)
-99.975
内容量
1個
注意
※水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管してください。また、凍結しないよう注意して下さい。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
適合チューブ外径(Φmm)
チューブ挿入長さF(mm)
パネル穴径T1(mm)
パネル厚さt(mm)
ワッシャー外径(mm)
ワッシャー厚さ(mm)
最小内径(Φmm)
寸法A(mm)
寸法d1(Φmm)
寸法H4(mm)
寸法L(mm)
二面幅(H×Φ)(mm)
有効断面積(mm2)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10697041 EPFC10-PT1/4 10 19 21 14.0 34 3.0 9 13 9 27 40.4 27.0×30.0 40.0 117.0 ¥760
¥579 1 ¥579
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

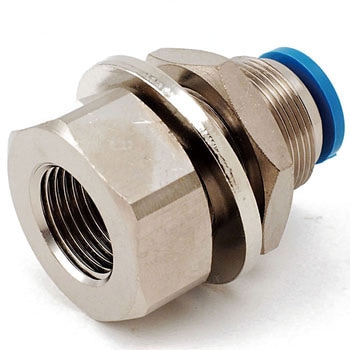

10697057 EPFC10-PT3/8 10 19 21 14.0 34 3.0 9 13.5 9 27 40.4 27.0×30.0 40.0 107.0 ¥770
¥589 1 ¥589
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

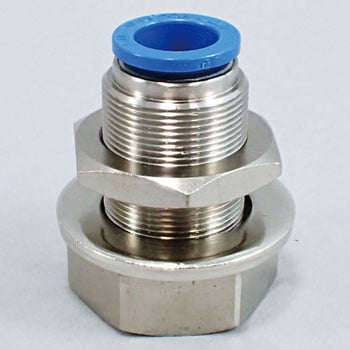

10697066 EPFC12-PT1/4 12 20 23 16.0 37 3.0 10.5 13 10.5 30 42.3 30.0×33.5 45.0 147.0 ¥895
¥689 1 ¥689
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
10697075 EPFC12-PT3/8 12 20 23 16.0 37 3.0 11 13.5 11 30 42.3 30.0×33.5 50.0 138.0 ¥910
¥699 1 ¥699
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
10697084 EPFC4-PT1/8 4 13 13 8.0 20 2.0 3 8.7 3 17 27.9 17.0×18.5 4.0 22.0 ¥445
¥349 1 ¥349
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)

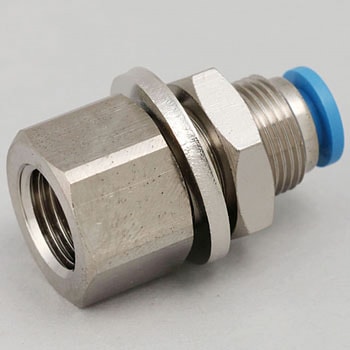

10697093 EPFC6-PT1/4 6 15 15 9.0 24 2.5 5 13 5 19 35.3 19.0×21.0 10.5 50.0 ¥500
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

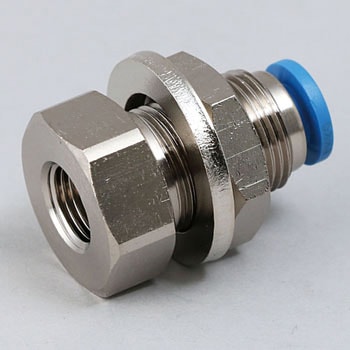

10697102 EPFC6-PT1/8 6 15 15 9.0 24 2.5 5 8.7 5 19 29.8 19.0×21.0 10.5 44.0 ¥495
¥389 1 ¥389
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

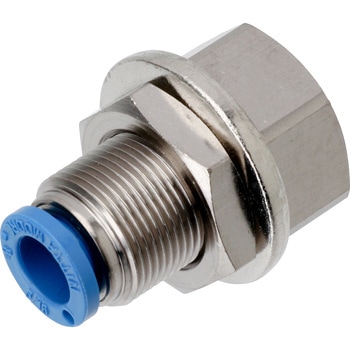

10697111 EPFC8-PT1/4 8 16 17 10.5 28 2.5 7 13 7 22 34.4 22.0×24.5 25.0 64.0 ¥585
¥449 1 ¥449
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10697127 EPFC8-PT3/8 8 16 17 10.5 28 2.5 7 13.5 7 22 38.4 22.0×24.5 26.0 68.0 ¥605
¥469 1 ¥469
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
