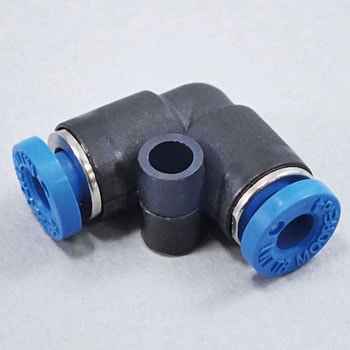

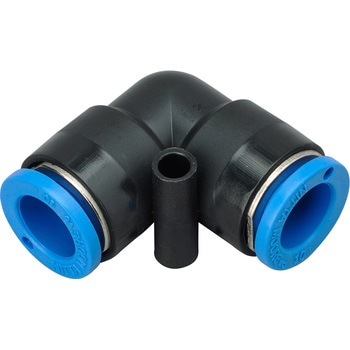

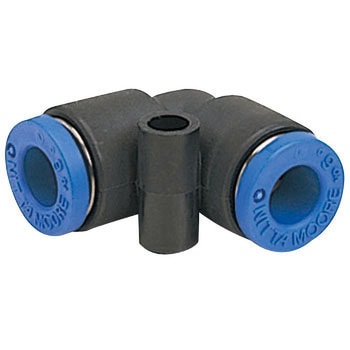

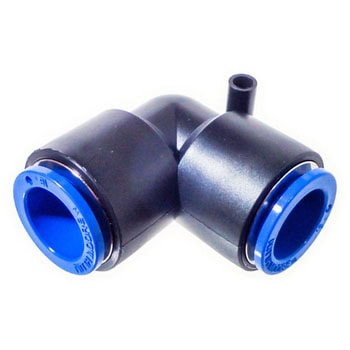

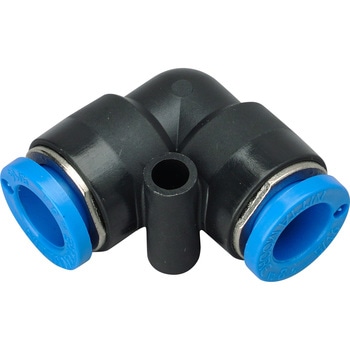

プッシュワンEシリーズ 90°ユニオンエルボ



プッシュワンEシリーズ 90°ユニオンエルボ 商品レビューを投稿する

チューブはワンプッシュ接続です。無電解ニッケルめっき処理を施しています。難燃性樹脂(UL94規格V-0相当)採用。Rねじ部にシール加工。
用途
一般空気圧用
形状
90°ユニオンエルボ
使用流体
空気、水
材質(本体)
難燃性PBT樹脂
材質(Oリング)
特殊NBR
使用温度範囲(℃)
(空気)-20〜80、(水)0〜40
最高使用圧力(MPa)
1
負圧性能(kPa)
-99.975
内容量
1個
注意
※水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管してください。また、凍結しないよう注意して下さい。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
6 件中 1 - 6 件
注文
コード

品番

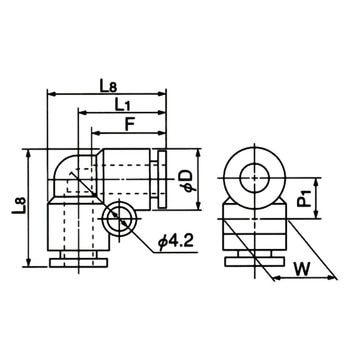

適合チューブ外径(Φmm)
チューブ挿入長さF(mm)
最小内径(Φmm)
寸法D(Φmm)
寸法L1(mm)
寸法L8(mm)
寸法L12(mm)
寸法P1(mm)
寸法W(mm)
有効断面積(mm2)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
10697391 EUL10 10 19 9 17.5 24.7 33.4 10.8 17.5 32.5 15.0 ¥530
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10697407 EUL12 12 20 11 20 26.3 36.3 12.1 20 45.5 20.0 ¥570
¥439 1 ¥439
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10697416 EUL4 4 13 3 9.8 17.2 22.1 6.9 9.7 3.5 4.0 ¥361
¥289 1 ¥289
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10697425 EUL6 6 15 5 12.6 18.5 24.8 8.3 12.5 9.5 6.0 ¥386
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
10697434 EUL8 8 16 7 14.6 20.7 28 9.3 14.5 19.5 9.0 ¥416
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
47085306 EUL16 16 27 13 28 34.9 48.7 50.8 12.9 28 97.5 50.0 ¥780
¥549 1 ¥549
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
