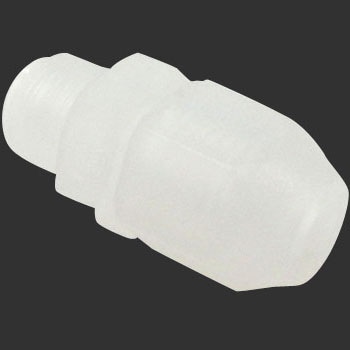

ケミフィットCPシリーズ コネクタ 適合チューブ外径10mm、ねじ寸法TR3/8



ケミフィットCPシリーズ コネクタ 5.00 (3件の商品レビュー)

ポリプロピレン樹脂製のねじ込み式継手です。軽量です。
完全禁油処理品です。クリーンルーム内で部品洗浄しています。
内面平滑性に優れます。射出成形品なので、内面が滑らかです。
無発塵・非汚染性に優れています。特殊ポリプロピレン樹脂を素材としています。
厚生省告示第20号(昭和57年)、第370号(昭和34年)に適合しています。
形状
コネクタ
使用流体
空気(クリーンエア)、水(純水)
材質(本体)
特殊ポリプロピレン樹脂
適合チューブ
PL、PN、TA、TP
使用温度範囲(℃)
(空気(クリーンエア))-20〜80、(水(純水))0〜80
最高使用圧力(MPa)
0.4
負圧性能(kPa)
-99.975
内容量
1個
注意
※チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
※柔軟性のあるチューブを使用する場合は、インサート(別売)を取り付けてください。
※樹脂ねじのため、金属ねじに比べて応力緩和現象が生じ易く、特に高温ではより顕著になります。定期的な増し締めを行ってください。
※適合チューブ以外のチューブについては「クリーンチューブ」では無い為、使用条件を十分に確認してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
適合チューブ外径(Φmm)
チューブ挿入長さF(mm)
最小内径(Φmm)
寸法A(mm)
寸法d1(Φmm)
寸法L(mm)
二面幅H1(mm)
二面幅H2(mm)
有効断面積(mm2)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
34725521 CP-C10-R3/8 10 29 8 13.5 8 48.6 18.5 19 37 7 ¥370
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
34725467 CP-C4-R1/8 4 17 2.8 8 4.3 29.8 12 12 3.5 2 ¥145
廃番
34725476 CP-C6-R1/8 6 19 5 12 5 37.1 14 14 11 3 ¥160
廃番
34725485 CP-C6-R1/4 6 19 5 12 5 37.1 14 14 11 3 ¥160
廃番
34725494 CP-C8-R1/8 8 22 6 9 6 42.5 16.5 16.5 24.5 5 ¥190
廃番
34725503 CP-C8-R1/4 8 22 6 12 6 45 16.5 16.5 24.5 5 ¥190
廃番
34725512 CP-C10-R1/4 10 29 8 12 8 46.8 18.5 19 37 6 ¥370
廃番
34725537 CP-C12-R3/8 12 29 9.9 13.5 9.9 57.7 24 21.5 54 11 ¥455
廃番
34725546 CP-C12-R1/2 12 29 9.9 15.5 9.9 59.9 24 21.5 54 13 ¥455
廃番
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 3 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 試作品の配管接続

想像以上の安さに驚き。精度も良さそうで満足しています。

これは注文コード 34725512 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社ラッキー&ライフ 様 [2018-10-22]

満足度: 5

用途: 少々手を加えてフロートレススイッチの電極のフィッティングに

試してみた所、一発目で理想の物が出来てしまいました。

これは注文コード 34725476 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-06-10]

満足度: 5

用途: 塩水用配管(実験装置)

問題無く使用できますが、中のスリーブを紛失しやすいです。スリーブは透明でとても小さいので、落とすと見つけるのに一苦労です。スリーブに色がついていれば見つけやすいのですが。

これは注文コード 34725485 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-10-27]
