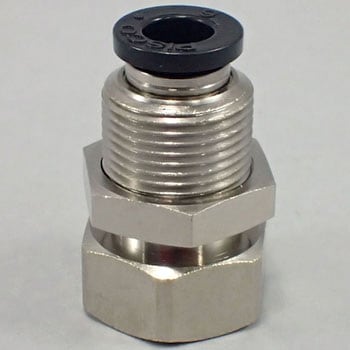

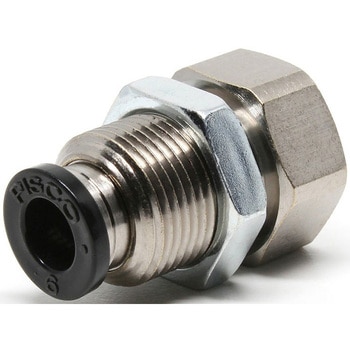

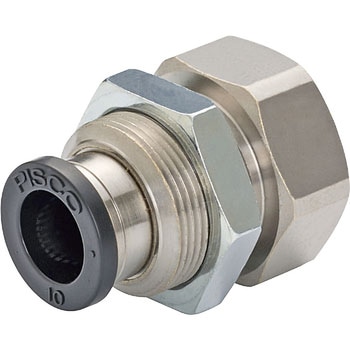

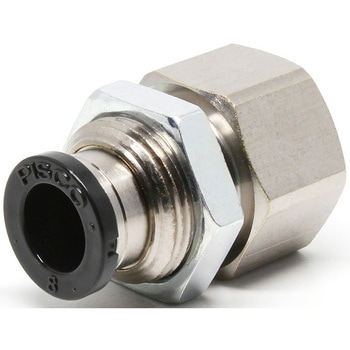

メインブロック 隔壁レデューサー



メインブロック 隔壁レデューサー 商品レビューを投稿する

集中分配等の組立型マニブロック
鋼管配管と同流量を確保でき、外観寸法は約半分
形状の異なる14タイプを自由に組み合わせ可能
材質
金属本体・ガイドリング/炭素鋼+三価クロメート
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)
用途
エアー供給口
形状
隔壁レデューサ
使用流体
空気
接続ねじ種類
MXM
最高使用圧力(MPa)
1.0(カップリングモジュール:QMC20使用時は、0.9)
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
分配型タイプ
RoHS指令

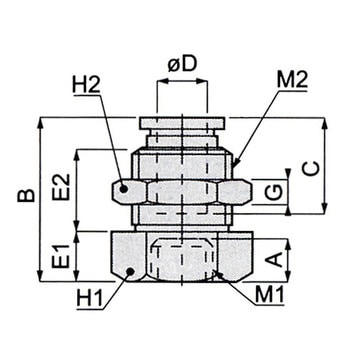

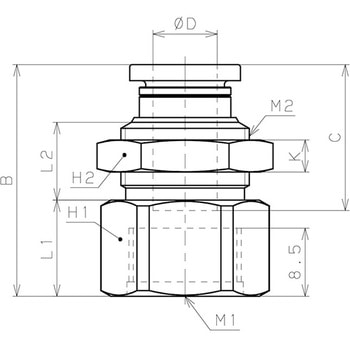

寸法A(mm)
8.5
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番
チューブ外径(Φmm)
有効断面積(mm2)
質量(g)
推奨締付トルク範囲(N・m)
寸法B(mm)
寸法C(mm)
寸法E1(mm)
寸法E2(mm)
寸法G(mm)
対辺H1(mm)
対辺H2(mm)
トラスコ品番
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

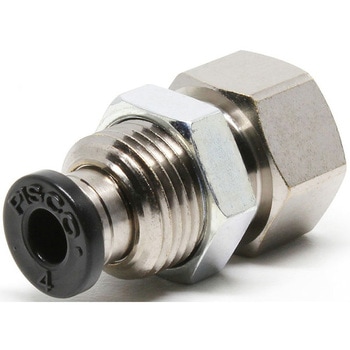

35312891 MKR0804 4 5.6 18 3.0〜5.0 26 14.9 8 11.8 4 14 14 474-4934 ¥560
¥379 1 ¥379
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312907 MKR0806 6 11.5 29 3.0〜5.0 28.1 17 8 13.9 4 17 17 474-4942 ¥580
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

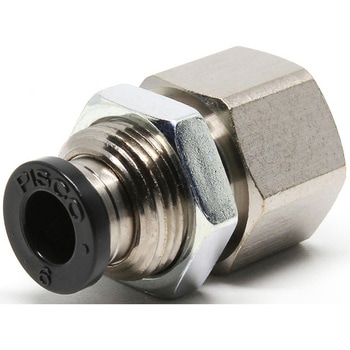

35312916 MKR1206 6 13.2 28 5.0〜10.0 28.1 17 12 9.9 4 17 17 474-4951 ¥600
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

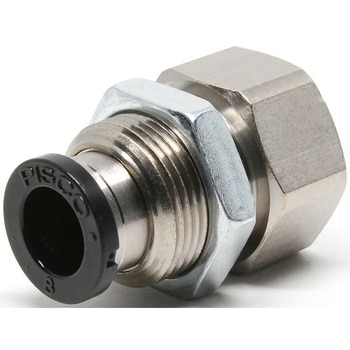

35312925 MKR1208 8 27.4 33 5.0〜10.0 28.9 18.2 10 11.7 4 19 19 474-4969 ¥680
¥459 1 ¥459
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

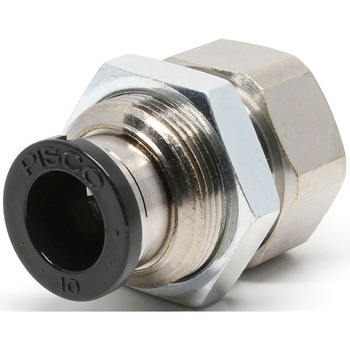

35312934 MKR1210 10 34.8 57 5.0〜10.0 32.3 20.7 10 13.7 5 22 24 474-4977 ¥780
¥529 1 ¥529
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312943 MKR1408 8 27.7 32 10.0〜20.0 28.9 18.2 12 9.7 4 19 19 474-4985 ¥780
¥529 1 ¥529
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

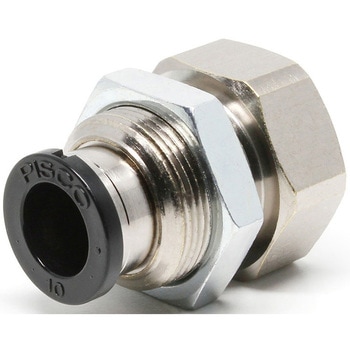

35312952 MKR1410 10 41.7 60 10.0〜20.0 32.3 20.7 10 13.7 5 24 24 474-4993 ¥820
¥559 1 ¥559
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
35312961 MKR1412 12 54.7 74 10.0〜20.0 34.9 23.3 12 13 6 24 27 474-5001 ¥860
¥579 1 ¥579
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)

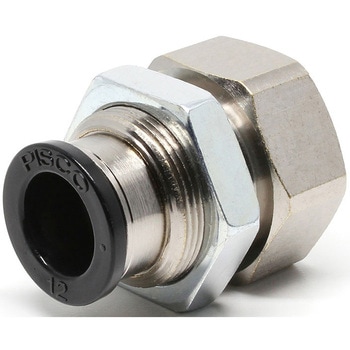

35312977 MKR1812 12 66.7 79 10.0〜20.0 34.9 23.3 12 13 6 27 27 474-5019 ¥980
¥669 1 ¥669
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
