ロータリージョイント ストレート

ロータリージョイント ストレート PISCO(ピスコ) ロータリージョイント ストレート PISCO(ピスコ) ロータリージョイント ストレート PISCO(ピスコ) ロータリージョイント ストレート PISCO(ピスコ) ロータリージョイント ストレート PISCO(ピスコ) ロータリージョイント ストレート PISCO(ピスコ) ロータリージョイント ストレート PISCO(ピスコ) ロータリージョイント ストレート PISCO(ピスコ)
(3件のレビュー)

一般空気圧配管の揺動部、回転部用ワンタッチ継手
回転部にはベアリングを使用
揺動部、回転部に最適

用途ねじとチューブの接続 形状ストレート 使用流体空気 最高使用圧力(MPa)1 タイプ回転部配管用タイプ 使用温度範囲(℃)0~60(凍結なきこと) 使用真空圧力(kPa)-100 内容量1個
注意
※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
お気に入りに追加
20件中 1~20件 各品番毎の詳細は注文コードをクリックしてください
注文コード
寸法A(mm)
対辺H(mm)
チューブ外径(Φmm)
チューブ外径(inch)
接続ねじ種類
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
35313187 RC4-M5 3 32.6 16.1 29.6 10 12 4 - M M5X0.8
1,815
1,598
1,758 (税込)
当日出荷
35313196 RC4-M6 4 33.6 16.1 29.6 10 12 4 - M M6X1
1,815
1,498
1,648 (税込)
8日以内出荷

返品不可
35313205 RC4-01 8 34.1 16.1 30.1 10 12 4 - R 1/8
1,815
1,598
1,758 (税込)
6日以内出荷

返品不可
35313214 RC6-M5 3 36.2 17.2 33.2 12.5 14 6 - M M5X0.8
1,925
1,598
1,758 (税込)
当日出荷
35313223 RC6-M6 4 37.2 17.2 33.2 12.5 14 6 - M M6X1
1,925
1,598
1,758 (税込)
6日以内出荷

返品不可
35313232 RC6-01 8 36.9 17.2 32.9 12.5 14 6 - R 1/8
1,925
1,598
1,758 (税込)
当日出荷
35313241 RC6-02 11 38.9 17.2 32.8 12.5 14 6 - R 1/4
1,925
1,598
1,758 (税込)
当日出荷
35313257 RC8-01 8 45.3 18.9 41.3 14.5 17 8 - R 1/8
2,475
1,998
2,198 (税込)
当日出荷
35313266 RC8-02 11 44.3 18.9 38.3 14.5 17 8 - R 1/4
2,475
1,998
2,198 (税込)
当日出荷
35313275 RC8-03 12 44.3 18.9 38 14.5 17 8 - R 3/8
2,475
1,998
2,198 (税込)
6日以内出荷

返品不可

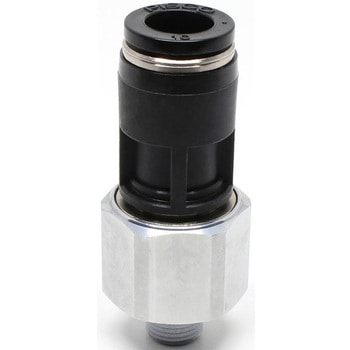

35313284 RC10-01 8 55.8 20.2 51.8 17.8 22 10 - R 1/8
3,905
2,998
3,298 (税込)
当日出荷
35313293 RC10-02 11 58.8 20.2 52.8 17.8 22 10 - R 1/4
3,905
2,998
3,298 (税込)
6日以内出荷

返品不可
35313302 RC10-03 12 56.8 20.2 50.5 17.8 22 10 - R 3/8
3,905
2,998
3,298 (税込)
6日以内出荷

返品不可
35313311 RC10-04 15 59.3 20.2 51.1 17.8 22 10 - R 1/2
4,015
2,998
3,298 (税込)
9日以内出荷

返品不可
35313327 RC12-02 11 61.9 23.4 55.9 20.8 24 12 - R 1/4
4,235
3,298
3,628 (税込)
11日以内出荷
35313336 RC12-03 12 62.4 23.4 56.1 20.8 24 12 - R 3/8
4,235
3,298
3,628 (税込)
当日出荷
35313345 RC12-04 15 62.4 23.4 54.2 20.8 24 12 - R 1/2
4,345
3,298
3,628 (税込)
6日以内出荷

返品不可

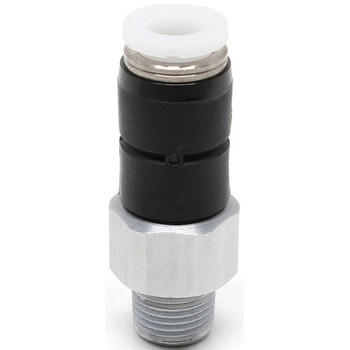

35313354 RC1/4-01 8 39 17.2 35 12.5 14 - 1/4B R 1/8
1,925
1,598
1,758 (税込)
6日以内出荷

返品不可
35313363 RC1/4-02 11 41 17.2 34.9 12.5 14 - 1/4B R 1/4
1,925
1,598
1,758 (税込)
9日以内出荷

返品不可
35313372 RC3/8-03 12 56.8 20.2 50.5 17.8 22 - 3/8B R 3/8
3,905
2,998
3,298 (税込)
6日以内出荷

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください

商品説明動画

ロータリジョイント・ハイロータリジョイント

カテゴリ

商品レビュー

平均満足度:
総レビュー件数: 3
毎月抽選で 1,000名様500円クーポンをプレゼント! 商品レビューを投稿する
対象商品:
35313196
2017-04-27
用途:
3Dプリンターのチューブ継手
その他業種

少し価格が高いですが、少し改造している為、寸法的にも丁度良くチューブ自体に負担が掛からないのが良い。

対象商品:
35313196
2017-04-07
用途:
3D プリンター(idbox!)の改造
製造業

積層の乱れが、以前と比較して、かなり少なくなった。

対象商品:
35313196
2016-05-03
用途:
3Dプリンタヘッドのフィラメント導入用

ちょっと特殊な用途ですが3Dプリンタのヘッド部分に使用しています。
ヘッドは前後左右に動くため通常の継手だとチューブにひねりが加わりロックピン折損やチューブ脱着不良などの事故に遭遇する場合がありました。
このロータリージョイントに交換したことによりチューブへの負荷が減り、造形ヘッドの動きがスムーズになりその結果ヘッド駆動用モーターの負荷も減少しました。
難点はロータリー部分が上下に約0.8mmスラストするのでチューブも一緒にスラストしてしまいます。
この部分のスラストをなくせれば完璧です。
