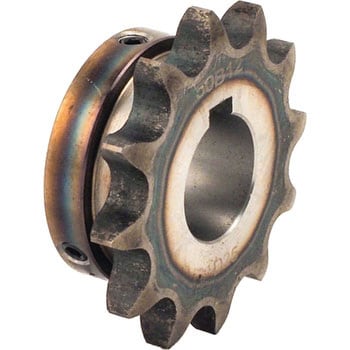

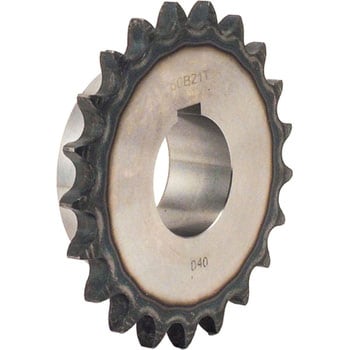

スプロケット軸穴完成品(新JISキー溝) No.50
軸穴・キー溝・セットスクリューまでの加工仕上げ品
軸穴はモータ、減速機でよく使用されている軸穴を設定しH7公差で仕上げ加工しています。
キー溝は、新JIS規格(JIS B 1301-1996)の平行キー並級に基づき加工しています。
セットスクリューは、キー溝上と120度側面に取り付けています。
種類スプロケット
スプロケット形状B形
歯幅(mm)8.7
軸穴種別軸穴完成品
列数1
チェーンNo.50
材質/仕上機械構造用炭素鋼/高周波焼入(歯面)
チェーンピッチ(mm)15.875
軸穴径公差H7
内リンク内幅(mm)9.53
ローラ外径(Φmm)10.16
内容量1個
商品説明動画
【テニトル】さくっと商品チェック!
この動画は、1人が参考にしています。
この商品をチェックした人はこんな商品もチェックしています
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
旧注文コード | 旧品番 | 新注文コード | 新品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
---|---|---|---|---|---|---|---|---|---|
35641033 | H50B10TD15 | 00216666 | FBN50B10D15 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641042 | H50B10TD16 | 00216675 | FBN50B10D16 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641051 | H50B10TD17 | 00216684 | FBN50B10D17 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641067 | H50B10TD18 | 00216693 | FBN50B10D18 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641076 | H50B10TD19 | 00216702 | FBN50B10D19 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641085 | H50B10TD20 | 00216711 | FBN50B10D20 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641094 | H50B10TD22 | 00216727 | FBN50B10D22 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641103 | H50B10TD24 | 00216736 | FBN50B10D24 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641112 | H50B10TD25 | 00216745 | FBN50B10D25 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641121 | H50B11TD15 | 00216754 | FBN50B11D15 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641137 | H50B11TD16 | 00216763 | FBN50B11D16 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641146 | H50B11TD17 | 00216772 | FBN50B11D17 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641155 | H50B11TD18 | 00216781 | FBN50B11D18 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641164 | H50B11TD19 | 00216797 | FBN50B11D19 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641173 | H50B11TD20 | 00216806 | FBN50B11D20 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641182 | H50B11TD22 | 00216815 | FBN50B11D22 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641191 | H50B11TD24 | 00216824 | FBN50B11D24 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641207 | H50B11TD25 | 00216833 | FBN50B11D25 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641216 | H50B12TD15 | 00216842 | FBN50B12D15 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,490 税込¥1,639 | ナショナルブランドの相当品です |
35641225 | H50B12TD16 | 00216851 | FBN50B12D16 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,490 税込¥1,639 | ナショナルブランドの相当品です |
35641234 | H50B12TD17 | 00216867 | FBN50B12D17 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,490 税込¥1,639 | ナショナルブランドの相当品です |
35641243 | H50B12TD18 | 00216876 | FBN50B12D18 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,590 税込¥1,749 | ナショナルブランドの相当品です |
35641252 | H50B12TD19 | 00216885 | FBN50B12D19 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,590 税込¥1,749 | ナショナルブランドの相当品です |
35641261 | H50B12TD20 | 00216894 | FBN50B12D20 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,290 税込¥1,419 | ナショナルブランドの相当品です |
35641277 | H50B12TD22 | 00216903 | FBN50B12D22 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,690 税込¥1,859 | ナショナルブランドの相当品です |
35641286 | H50B12TD24 | 00216912 | FBN50B12D24 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,590 税込¥1,749 | ナショナルブランドの相当品です |
35641304 | H50B12TD28 | 00216937 | FBN50B12D28 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,490 税込¥1,639 | ナショナルブランドの相当品です |
35641313 | H50B12TD30 | 00216946 | FBN50B12D30 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,490 税込¥1,639 | ナショナルブランドの相当品です |
35641322 | H50B12TD32 | 00216955 | FBN50B12D32 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,590 税込¥1,749 | ナショナルブランドの相当品です |
35641331 | H50B13TD14 | 00216964 | FBN50B13D14 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641347 | H50B13TD15 | 00216973 | FBN50B13D15 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641356 | H50B13TD16 | 00216982 | FBN50B13D16 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641365 | H50B13TD17 | 00216991 | FBN50B13D17 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641374 | H50B13TD18 | 00217007 | FBN50B13D18 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641383 | H50B13TD19 | 00217016 | FBN50B13D19 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641392 | H50B13TD20 | 00217025 | FBN50B13D20 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641401 | H50B13TD22 | 00217034 | FBN50B13D22 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641417 | H50B13TD24 | 00217043 | FBN50B13D24 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641426 | H50B13TD25 | 00217052 | FBN50B13D25 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641435 | H50B13TD28 | 00217061 | FBN50B13D28 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641444 | H50B13TD30 | 00217077 | FBN50B13D30 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641453 | H50B13TD32 | 00217086 | FBN50B13D32 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641462 | H50B14TD14 | 00217095 | FBN50B14D14 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641471 | H50B14TD15 | 00217104 | FBN50B14D15 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
35641487 | H50B14TD16 | 00217113 | FBN50B14D16 |
![]() |
FBNフィニッシュドボア スプロケット 新JISキー溝仕様 NO.50 | 片山チエン(KANA) | 1個 | ¥1,790 税込¥1,969 | ナショナルブランドの相当品です |
商品レビュー
- 対象商品:
- 35641392
2021-06-25
- 用途:
- 機械部品として
岩倉鉄工株式会社 様
軸穴とキー溝を加工しなくてよいので、軸穴完成品は大変助かります。スプロケットはプーリーより硬いので、なおさらありがたいです。
2019-11-06
- 用途:
- モーターに。
軸穴は生なので、モーターなどの現物に合わせて旋盤で調整できるので楽。
- 対象商品:
- 35643666
2019-03-22
- 用途:
- 駆動
必要十分な品物です。
本当は軸穴50φが欲しかったけれど、この規格では45φまでなのが唯一の残念ポイント。
しかし45φの軸穴が開いて押しネジのみならず、キー溝まで彫ってあるのはありがたい。
以前は機械加工に出していて、工賃の方がスプロケよりも高かった。
- 対象商品:
- 35641724
2018-11-04
- 用途:
- 新規格のモータに取替え時、軸サイズが変わったので使用。
サービス業
焼入れされており、寿命の点で安心できる。
また、軸穴の加工精度が良いのでモータ軸にスカッと入る。
