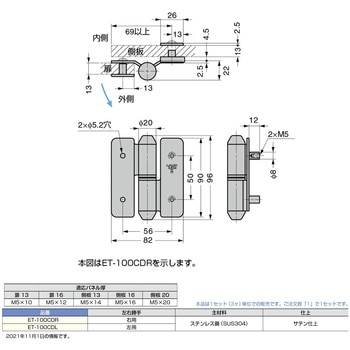

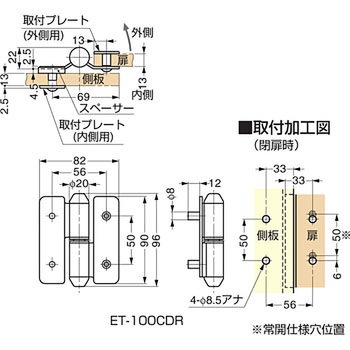

丁番 ET-100CD型
扉の自重で自閉および自開する蝶番です。
扉の閉じ角度が18°きざみで調節できます。(取付時に部品の差し替え必要)
扉が90°回転すると、6 mmせり上がります。
同シリーズのラッチ錠もあります。
- 材質/仕上
- ステンレス鋼(SUS304)/サテン
- 付属品
- スペーサー
- 板厚(mm)
- 2.5
- 縦(mm)
- 90
- 横(mm)
- 82
- 推奨ねじ
- 六角穴付ボタンボルト(適合パネル厚/扉 13：M5×10、側板 13：M5×14、側板 20：M5×20)
- 内容量
- 1個
注意
扉の開く側から見て、右吊元は右用、左吊元は左用です。扉と側板のかぶせ代は現場納まりに応じ設定してください。
取り付ける際、取付ねじには必ず市販のねじゆるみ防止剤を使用してください。

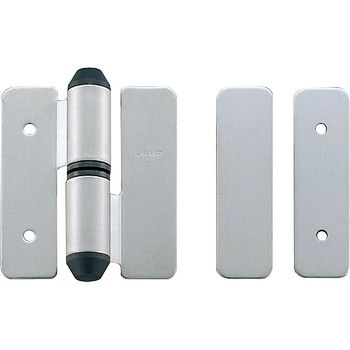

グラビティ蝶番3ヶセットです。簡易抜止付(上蝶番、軸部にくぼみあり)1ヶ、抜止なし(中、下蝶番)2ヶ入りです。扉1枚に対してすべてご使用ください。
扉厚13、16 mm、側板厚13、16、20 mm以外の適応パネル厚についてはメーカー営業担当者までお問い合わせください。
シャワーブースなどの水回りではご使用できません。
