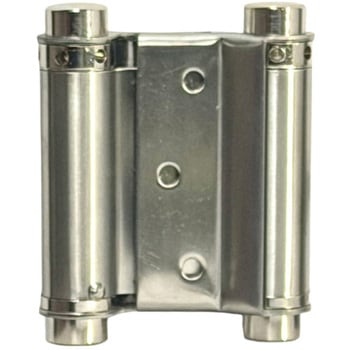

ウエスタンドアやスイングドアなどに最適な蝶番。内・外のどちらにも開き、バネの力で閉じます。
材質スチール/黒塗装
ウエスタンドアやスイングドアなどに最適な蝶番。内・外のどちらにも開き、バネの力で閉じます。
材質SUS304
トルクの調整を行えます。
用途屋内用機器
材質羽根/ステンレス鋼板(SUS304)、キャップ・カラー/黄銅、シャフト・スプリング/鋼線
ねじ穴数4
表面仕上げヘアライン仕上
ROHS対応品です。
左右どちらにも180°開くことができます。
用途パーテーション
材質一般構造用圧延鋼材(SS400)
ねじ穴数3
RoHS指令(10物質対応)対応
トルクの調整を行えます。
用途屋内用機器
材質羽根/ステンレス鋼板(SUS304)、キャップ・カラー/黄銅、シャフト・スプリング/鋼線
ねじ穴数5
表面仕上げヘアライン仕上
左右に180°ずつ回転します。
材質ステンレス鋼(SUS304)
材質/仕上ステンレス鋼(SUS304)/ヘアーライン
ねじ穴数5
種類その他
仕上ヘアライン仕上
扉寸法(縦×横)(mm)700×450以下
最大ドア質量(kg)2枚吊り2.6
最大扉高さ(mm)700
最大扉幅(mm)450
シャワーブースなどの水回りでご使用いただけます。
座が細い、細枠取付タイプが新たに加わりました。
ゼロポジション(閉止位置)調整機能付きです。
扉の自動閉止機能は、約15°から働きます。
約90°で扉を簡易保持します。
89°開きと羽根が四角いブラック色も対応可能です。
別売品でブラック色のガラス取付ねじもご用意できます。
材質黄銅(真鍮)
形状角部:角丸
ガラス厚(mm)8、10
耐荷重(N)2ケ:392/3ケ:490
付属品丁番取付ねじ、ねじキャップ、セッティングブロック(1mm×1.2mm×1.3mm×1)
仕様扉幅/2ケ:800以下、扉幅/3ケ:900以下、扉高さ/2ケ:2200以下、扉高さ/3ケ:2400以下
ねじ穴数3
扉を手前と奥のどちらにも開けられる自由蝶番です。スプリングの力で、扉が自動的に閉まります。スプリングの強さを調整できます。戸当りを併用してください。扉を閉めた状態から内側、外側へそれぞれ180°開きます。
材質アルミニウム合金
材質/仕上アルミ合金/アルマイト処理
幅(mm)146
板厚(mm)2.5
ねじ穴数8
種類自由丁番
仕上アルマイト処理
最大扉厚(mm)35
材質ステンレス(SUS304)、樹脂、表面処理:バレル研磨
厚さ(mm)2
ねじ穴数13
付属品ネジ
トラスコ品番114-1634
質量(g)125
耐荷重(kg)10
表面処理バレル研磨
穴径(mm)4
1個
¥2,990
税込¥3,289
当日出荷
材質ステンレス(SUS304)
穴径(Φmm)5
寸法A(mm)102
寸法B(mm)94
寸法C(mm)33
仕上ヘアーライン仕上
縦(mm)102
横(mm)133
アズワン品番64-7966-13
適合扉厚(mm)25~33
ねじ穴数4
入数2個
1組(2個)
¥8,390
税込¥9,229
翌日出荷
1組(2個)
¥7,370
税込¥8,107
翌日出荷
約90°で扉を簡易保持します。シャワーブースなどの水回りでご使用いただけます。ゼロポジション(閉止位置)調整機能付です。(±20°)
用途建具用
付属品十字穴付皿タッピンねじ5×49
材質黄銅
形状通常型
縦(mm)55
対応ガラス板厚(mm)8、10
ねじ穴数2
最大扉幅(mm)900
約90°で扉を簡易保持します。シャワーブースなどの水回りでご使用いただけます。ゼロポジション(閉止位置)調整機能付です。(±20°)
用途建具用
形状通常型
最大扉幅(mm)900
材質黄銅
対応ガラス板厚(mm)8、10
付属品十字穴付皿タッピンねじ5×49
縦(mm)55
ねじ穴数2
約90°で扉を簡易保持します。シャワーブースなどの水回りでご使用いただけます。ゼロポジション(閉止位置)調整機能付です。(±20°)
用途建具用
材質黄銅
形状通常型
縦(mm)55
対応ガラス板厚(mm)8、10
ねじ穴数4
最大扉幅(mm)900
ゼロポジション(閉止位置)調整機能付きです。ドアの自動閉止機能は、約15°から働きます。約90°で扉を簡易保持します。シャワーブースなどの水回りでご使用いただけます。ガラスドアと壁との隙間が最小3 mmのため、エッジシールなしでも使えます。
用途建具用
材質亜鉛合金(ZDC)
形状通常型
仕上クロムめっき
縦(mm)56
対応ガラス板厚(mm)6、8、10
最大扉高さ(mm)2000
最大扉幅(mm)900
50万回開閉試験をクリアしています。ソフトクロージング機構、閉止速度調整機能付きのガラスドア丁番です。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約90°で扉を簡易保持します。シャワーブースなどの水回りでもご使用いただけます。ゼロポジション(閉止位置)調整機能付も対応可能です(サテンステンレス調・クロームめっき仕上げのみ)。
用途建具用
質量(g)695
形状通常型
最大扉幅(mm)1000
材質アルミニウム合金
対応ガラス板厚(mm)8、10、12、13.5
付属品丁番取付ねじ(十字穴付皿小ねじM5×15、六角穴付皿ボルトM5×15)ねじキャップ戸先角度調整用プレート (2枚入り)セッティングブロック(1 mm×2、2 mm×2、3 mm×2)
仕様使用温度:-10 ℃~50 ℃
縦(mm)108
横(mm)80
ねじ穴数4
50万回開閉試験をクリアしています。ソフトクロージング機構、閉止速度調整機能付きのガラスドア丁番です。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約90°で扉を簡易保持します。シャワーブースなどの水回りでもご使用いただけます。
用途建具用
質量(g)690
形状通常型
最大扉幅(mm)1000
材質アルミニウム合金
対応ガラス板厚(mm)8、10、12、13.5
付属品丁番取付ねじ(十字穴付皿小ねじM5×15、六角穴付皿ボルトM5×15)ねじキャップ戸先角度調整用プレート (2枚入り)セッティングブロック(1 mm×2、2 mm×2、3 mm×2)
仕様使用温度:-10 ℃~50 ℃
縦(mm)108
横(mm)80
ねじ穴数3
50万回開閉試験をクリアしています。ソフトクロージング機構、閉止速度調整機能付きのガラスドア丁番です。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約90°で扉を簡易保持します。シャワーブースなどの水回りでもご使用いただけます。ゼロポジション(閉止位置)調整機能付も対応可能です(サテンステンレス調・クロームめっき仕上げのみ)。
用途建具用
仕様使用温度:-10 ℃~50 ℃
付属品ねじキャップセッティングブロック(1 mm×4、2 mm×4、3 mm×4)
材質アルミニウム合金
形状通常型
質量(g)1243
縦(mm)108
対応ガラス板厚(mm)8、10、12、13.5
横(mm)153
最大扉幅(mm)1000
ソフトクロージング機構付きのガラスドア丁番です。ゼロポジション(閉止位置)調整機能付です。(±3°)。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約90°で扉を簡易保持します。シャワーブースなどの水回りでもご使用いただけます。
用途建具用
形状通常型
材質亜鉛合金
仕上クロムめっき
対応ガラス板厚(mm)8、10
縦(mm)60
ソフトクロージング機構、閉止速度調整機能付きのガラスドア蝶番です。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約180°、約90°で扉を簡易保持します。水回りでも使用できます。
用途建具用
形状旗丁番型
最大扉高さ(mm)3000
最大扉幅(mm)1200
材質アルミニウム合金
対応ガラス板厚(mm)8、10、12、13.5
縦(mm)184
ねじ穴数3
ソフトクロージング機構、閉止速度調整機能付きのガラスドア蝶番です。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約180°、約90°で扉を簡易保持します。水回りでも使用できます。
用途建具用
形状旗丁番型
最大扉高さ(mm)3000
最大扉幅(mm)1200
材質アルミニウム合金
対応ガラス板厚(mm)8、10、12、13.5
縦(mm)184
ねじ穴数3
ソフトクロージング機構、閉止速度調整機能付きのガラスドア蝶番です。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約180°、約90°で扉を簡易保持します。水回りでも使用できます。
用途建具用
形状旗丁番型
最大扉高さ(mm)2600
最大扉幅(mm)1000
材質アルミニウム合金
対応ガラス板厚(mm)8、10、12、13.5
縦(mm)184
ねじ穴数4
ソフトクロージング機構、閉止速度調整機能付きのガラスドア蝶番です。ガラス扉は約80°開いた所から0°にかけてゆっくりと閉まります。約180°、約90°で扉を簡易保持します。水回りでも使用できます。
用途建具用
形状旗丁番型
最大扉高さ(mm)2600
最大扉幅(mm)1000
材質アルミニウム合金
対応ガラス板厚(mm)8、10、12、13.5
縦(mm)184
弊社20万回開閉試験をクリアしています。シャワーブースなどの水回りでご使用いただけます。ゼロポジション(閉止位置)調整機能付きです。扉の自動閉止機能は、約15°から働きます。約90°で扉を簡易保持します。
用途建具用
材質黄銅
形状通常型
縦(mm)80
対応ガラス板厚(mm)8、10
ガラスドア用自由丁番の取り付けねじです。
紛失や補修等、必要に応じてお求めください。
用途M8011型、M8010型、M8500型、M8501型に取付られます。
材質ステンレス鋼
仕上素地
