azbil(山武)

汎用コンパクト形リミットスイッチ

汎用コンパクト形リミットスイッチ azbil(山武) 汎用コンパクト形リミットスイッチ azbil(山武) 汎用コンパクト形リミットスイッチ azbil(山武) 汎用コンパクト形リミットスイッチ azbil(山武) 汎用コンパクト形リミットスイッチ azbil(山武) 汎用コンパクト形リミットスイッチ azbil(山武) 汎用コンパクト形リミットスイッチ azbil(山武) 汎用コンパクト形リミットスイッチ azbil(山武)
(3件のレビュー)

UL/CSA/CE/CCCマーキング品。
堅牢なアルミダイカストケースに、2回路双断形基本形スイッチを内蔵。
耐油・耐水・防塵構造。(保護等級IP67)
動作位置設定表示つき。(ローラレバー形・ローラプランジャ形)

タイプ基本形 仕様スイッチング過電圧：カテゴリIII(IEC 60204-1) 使用温度範囲(℃)-10～70(ただし、氷結しない場合) 保護構造IP67(IEC60529、JIS C 0920) 端子形状M4ねじ(歯付き座金付きバインド小ねじ)、DIN 4ピンコネクタ(M12サイズ)、プリワイヤ 定格絶縁電圧(V)AC125/250 定格周波数(Hz)45～65およびd.c. 定格使用電圧120/240V AC、30V DC 準拠規格NECA C 4508/JIS C 8201-5-1、IEC 60947-5-1 使用湿度範囲98%RH以下 絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計) 許容操作頻度120回/min以下 接点材質銀 リベット 短絡保護装置TUV ヒューズF10A(IEC60127)/CQC 銀接点速断ヒューズ：15A 定格インパルス耐電圧(kV)同極端子間：0.25、各端子とアース間：0.25 接触形式2回路双断 耐振動複振幅1.5mm、周波数10～55Hz、連続2時間(NECA C 4508) 定格通電電流(A)(lth)10 電気的寿命(定格負荷)50万回以上(開閉頻度20回/minの時) 強度アクチュエータ強度：O.F.の5倍 動作方向に1分間、端子強度：1.5N・mの締付けトルクに1分間耐える、コード引き抜き強度：100N以上 抵触抵抗(初期値)50以下(DC6～8V 通電電流1A 電圧降下法) 各種認証EN60947-5-1(TUV)/UL508(UL)/CSA C22-2 No.14(C-UL)/GB14048.5(CQC) 定格使用電圧(V)AC120/240、DC30 使用湿度範囲(%RH)98以下 内容量1個
お気に入りに追加
19件中 1～19件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
選択解除 1LS1-J 1LS3-J 1LS10-J 1LS19-J 1LS-J50 1LS-J500 1LS-J503 1LS-J550 1LS-J553 2LS1-J 2LS-J6 3LS1-J 5LS1-J 5LS7-J 6LS1-J 6LS3-J 8LS3-J 8LS125-J 8LS152-J
アクチュエータの種類
選択解除 コイルスプリング形スチールワイヤ軽作動形スプリングロッド形フォークレバーロック形(ローラ反対側)フォークレバーロック形(ローラ同一側)ブーツシールローラプランジャ形プランジャ形ボールプランジャ形ローラプランジャ形ローラレバー形側面ローラプランジャ形調整ローラレバー形軽動作ロッドレバー形
耐電圧
選択解除 (各端子と非充電金属部)AC2000V 50/60Hz 1min各端子と非充電金属部：AC2000V 50/60Hz 1min同極端子間：AC600V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min同極端子間：AC1000V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min
許容操作速度
選択解除 (最高)0.2m/s、(最低)1.0mm/s(最高)0.3m/s、(最低)0.5mm/s(最高)0.3m/s、(最低)20mm/s(最高)0.3m/s、(最低)50mm/s(最高)0.5m/s、(最低)0.2mm/s(最高)0.5m/s、(最低)0.4mm/s(最高)0.5m/s、(最低)1.0mm/s(最高)0.5m/s、(最低)1.7mm/s(最高)0.5m/s、(最低)10mm/s
汚染度(使用環境)
選択解除 汚損度3(EN60947-5-1)汚染度3(EN60947-5-1)
耐衝撃(m/s2)
選択解除 200(接点開離が1ms以下(NECA C 4508))300(接点開離が1ms以下(NECA C 4508))
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
38437831 1LS1-J ローラレバー形 同極端子間：AC1000V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥9,870
￥8,398
￥9,238 （税込）
当日出荷
38437847 1LS19-J ローラレバー形 同極端子間：AC600V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)0.4mm/s 汚染度3(EN60947-5-1) 200(接点開離が1ms以下(NECA C 4508))
￥10,560
￥9,798
￥10,778 （税込）
当日出荷
38437856 1LS-J500 ローラレバー形 同極端子間：AC1000V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥9,870
￥8,398
￥9,238 （税込）
当日出荷
38437865 1LS-J550 ローラレバー形 同極端子間：AC600V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚損度3(EN60947-5-1) 200(接点開離が1ms以下(NECA C 4508))
￥9,870
￥8,398
￥9,238 （税込）
欠品中
38437874 1LS-J50 ローラレバー形 同極端子間：AC1000V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥9,870
￥8,398
￥9,238 （税込）
当日出荷
38437883 1LS3-J 調整ローラレバー形 同極端子間：AC1000V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥10,560
￥8,798
￥9,678 （税込）
当日出荷

返品不可
38437892 1LS-J503 調整ローラレバー形 同極端子間：AC600V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥10,560
￥8,798
￥9,678 （税込）
欠品中
38437901 1LS-J553 調整ローラレバー形 同極端子間：AC600V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 200(接点開離が1ms以下(NECA C 4508))
￥10,560
￥9,798
￥10,778 （税込）
当日出荷
38437917 1LS10-J 軽動作ロッドレバー形 同極端子間：AC1000V 50/60Hz 1min、各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥9,870
￥8,698
￥9,568 （税込）
当日出荷
38437944 2LS1-J プランジャ形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.0mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥7,280
￥7,198
￥7,918 （税込）
当日出荷
38437953 2LS-J6 ボールプランジャ形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.2m/s、(最低)1.0mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥11,760
￥9,998
￥10,998 （税込）
92日以内出荷

返品不可
38437987 3LS1-J 側面ローラプランジャ形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.3m/s、(最低)0.5mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥12,630
￥9,898
アウトレット
￥10,888 （税込）
当日出荷
38437962 5LS1-J ローラプランジャ形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)0.2mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥8,140
￥7,998
￥8,798 （税込）
当日出荷
38437971 5LS7-J ブーツシールローラプランジャ形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)0.2mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥10,220
￥9,998
￥10,998 （税込）
当日出荷
38437926 6LS1-J フォークレバーロック形(ローラ反対側) 各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥13,150
￥10,980
￥12,078 （税込）
当日出荷
38437935 6LS3-J フォークレバーロック形(ローラ同一側) 各端子と非充電金属部：AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)1.7mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥13,150
￥10,980
￥12,078 （税込）
10日以内出荷

返品不可
38437996 8LS3-J スプリングロッド形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.5m/s、(最低)10mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥7,980
￥7,598
￥8,358 （税込）
当日出荷

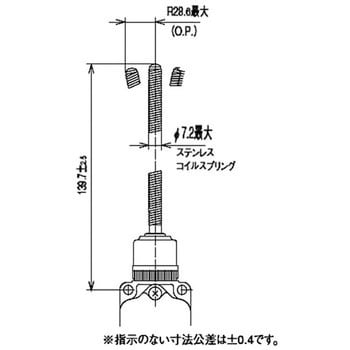

38438005 8LS152-J コイルスプリング形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.3m/s、(最低)20mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥7,980
￥7,898
￥8,688 （税込）
当日出荷
38438014 8LS125-J スチールワイヤ軽作動形 (各端子と非充電金属部)AC2000V 50/60Hz 1min (最高)0.3m/s、(最低)50mm/s 汚染度3(EN60947-5-1) 300(接点開離が1ms以下(NECA C 4508))
￥8,310
￥7,698
￥8,468 （税込）
19日以内出荷

返品不可
