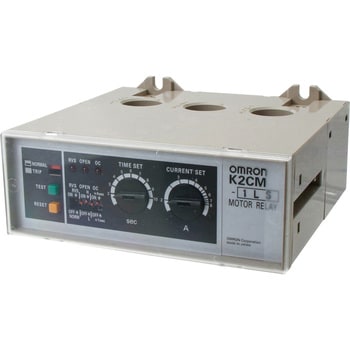

モータ・リレー K2CM
保護要素(1E～3E)が任意選択の静止形モータ・リレー
JEM-1357三相誘導電動機用静止形保護継電器に準拠。
保護要素は切り換えスイッチにより、過負荷、欠相、反相(1E～3E)が任意で組み合わせが可能。
テストスイッチの操作で回路と出力リレーの動作チェックが可能。また、その動作時間は始動表示で容易に時間整定の確認が可能。
盤内占有面積の小さい一体形構造。
耐電圧
耐電圧AC2500V(充電部端子と取りつけパネル間、 充電部端子相互間)
AC1000V(接点極間)
定格絶縁電圧(V)
AC1000V(接点極間)
電動機回路：AC500
制御電源回路：AC500
出力接点回路：AC500
定格使用電圧
制御電源回路：AC500
出力接点回路：AC500
電動機回路：AC200/220V、 400/440V
制御電源回路：AC100/110/120V、 200/220/240V、 400/440V
出力接点回路：(接点1a)AC120V/2A、AC240V/1A、 AC440V/0.5A、DC110V/0.2A、 DC220V/0.1A、(接点1b)AC120V/5A、 AC240V/2A、 AC440V/1A、DC110V/0.2A、DC220V/0.1A
過負荷耐量
制御電源回路：AC100/110/120V、 200/220/240V、 400/440V
出力接点回路：(接点1a)AC120V/2A、AC240V/1A、 AC440V/0.5A、DC110V/0.2A、 DC220V/0.1A、(接点1b)AC120V/5A、 AC240V/2A、 AC440V/1A、DC110V/0.2A、DC220V/0.1A
主回路：主回路電流整定値の20倍、2s、2回、1min間隔
制御電源回路：定格使用電圧の1.15倍、3h、1回
絶縁抵抗(MΩ)
制御電源回路：定格使用電圧の1.15倍、3h、1回
10以上(充電部端子と取りつけパネル間)
5以上(充電部端子相互間、 接点極間)
電圧の影響
5以上(充電部端子相互間、 接点極間)
過負荷：動作値±5%、動作時間±10%
欠相：動作値±5%、動作時間±10%
反相：動作値±5%、動作時間±10%
温度の影響
欠相：動作値±5%、動作時間±10%
反相：動作値±5%、動作時間±10%
(0～20～40℃)
過負荷：動作値±5%、動作時間±10%
欠相：動作値±10%、動作時間±10%
反相：動作値±10%、動作時間±10%
(-10～0℃、40～50℃)
過負荷：動作値±10%、動作時間±20%
欠相：動作値±20%、動作時間±20%
反相：動作値±20%、動作時間±20%
周波数の影響
過負荷：動作値±5%、動作時間±10%
欠相：動作値±10%、動作時間±10%
反相：動作値±10%、動作時間±10%
(-10～0℃、40～50℃)
過負荷：動作値±10%、動作時間±20%
欠相：動作値±20%、動作時間±20%
反相：動作値±20%、動作時間±20%
過負荷：動作値±5%、動作時間±10%
欠相：動作値±5%、動作時間±10%
反相：動作値±5%、動作時間±10%
定格周波数(Hz)50/60
ケース色マンセル 5Y7/1
周波数許容変動定格周波数の95～105%
使用湿度範囲35～85%RH
電圧許容変動(制御電源回路)定格使用電圧の85～110% ただし、 欠相時は、定格使用電圧の50%で正常に動作すること。
使用周囲温度(℃)-10～+60(ただし、 氷結しないこと)
消費電力(VA)動作前(50Hz)：3、動作時(50Hz)：5
耐振動(耐久)10～25Hz 複振幅2mm X、Y、Z各方向 2h
耐衝撃(耐久)294m/s2 X、Y、Z方向 各3回
保存温度範囲(℃)-25～+65
耐振動(誤動作)10～55Hz 複振幅0.3mm X、Y、Z各方向 10min
耐衝撃(誤動作)98m/s2 X、Y、Z方向 各3回
標高(m)標高2000以下
耐久性10000回
内容量1個
欠相：動作値±5%、動作時間±10%
反相：動作値±5%、動作時間±10%
注意
※インバータにて使用する場合は、負荷側配線長・インバータキャリア周波数・基本周波数・負荷状況により使用条件が異なります。過負荷要素の動作値に誤差を生じますので、ご使用前に動作試験を行っていただくことをご推奨します。
