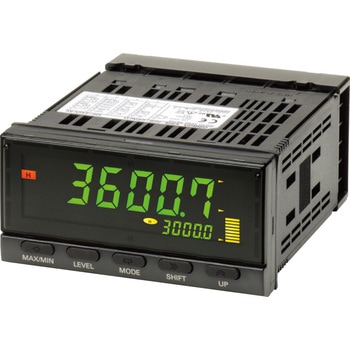

回転パルスメータ K3HB-R



回転パルスメータ K3HB-R 商品レビューを投稿する

50kHzの高速パルス計測
回転/スピード、比率など6種類もの計測動作に対応
保護構造
前面:NEMA4X屋内準拠(IP66相当)
リアケース:IP20
端子部:IP00+フィンガープロテクト(VDE0106/100)
適合規格
UL61010-1、 CSA C22.2 No.1010.1(ULにて評価)、 EN61010-1(IEC61010-1)
汚染度2/過電圧カテゴリU
EN61326 : 1997、 A1 : 1998、 A2 : 2001
測定精度
(at23±5℃)
ファンクションF1、 F6 : ±0.006%rdg±1ディジット(センサが電圧パルス/オープンコレクタタイプの時)
ファンクションF2〜F5 : ±0.02%rdg±1ディジット(センサが電圧パルス/オープンコレクタタイプの時)
表示方式
ネガタイプLCD(バックライトLED)表示
7セグメントデジタル表示(文字高さ PV : 14.2mm(緑色/赤色切替)、 SV : 4.9mm(緑色)
適合センサ
ON時残留電圧 : 3V以下
OFF時漏れ電流 : 1.5mA以下
負荷電流 : 20mA以上の開閉容量を持っている事
5mA以下の負荷電流を確実に開閉できる事
付属品
防水パッキン、 フィクスチャー2個、 端子カバー、 単位シール、 取扱説明書
使用温度範囲(℃)
-10〜+55℃(ただし、 氷結、 結露のないこと)
耐電圧
AC2300V 1min(外部端子一括とケース間)
本体質量(g)
約300
入力信号
30Hz max. ON/OFFパルス幅 15ms 以上
使用湿度範囲
25〜85%RH
表示範囲
-19999〜99999
高度(m)
2000以下
絶縁抵抗(MΩ)
20以上(DC500Vメガにて)
保護機能
メモリ/EEPROM(不揮発性メモリ)、 書き込み回数 : 10万回
計測範囲
ファンクションF1〜F6 : 0.5mHz〜50kHz(センサが電圧パルス/オープンコレクタタイプの時)
保存温度範囲(℃)
-25〜+65℃(ただし、 氷結、 結露のないこと)
耐ノイズ
電源端子ノーマル/コモンモード±1500V(立ち上がり1nsの方形波、 パルス幅1μs、 100ns)
耐振動(誤動作)
振動数 : 10〜55Hz、 加速度 : 50m/s2 X、Y、Z各方向 5min×10掃引
主な機能
スケーリング機能、 計測動作選択、 平均化処理、 出力ヒステリシス、 出力オフディレイ、出力テスト、 ティーチング、 表示値選択、 表示色の切替、 キープロテクト、 バンク切替、 表示リフレッシュ周期、MAX/MINホールド、 リセット
許容電圧範囲
定格電源電圧の85〜110%
供給電源
(外部)DC12V±10% 80mA
内容量
1個
注意
※DC電源タイプでは電源投入時に、1台あたり約1Aの制御電源容量を必要とします。複数台をご使用になる場合は特にご注意ください。
※出力タイプがBCDは別売のBCD出力専用ケーブルが必要です。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
12 件中 1 - 12 件
注文
コード

品番
出力
機械的寿命
電気的寿命
負荷電圧(V)
最大負荷電流(mA)
漏れ電流(μA)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
39076432 K3HB-RNB-A AC/DC24 - ¥36,000
¥32,900 1 ¥32,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
39076441 K3HB-RNB-A AC100-240 - ¥36,000
¥32,900 1 ¥32,900
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39076457 K3HB-RNB-ABCD1 AC/DC24 BCD出力+トランジスタ出力(NPNオープンコレクタ(HH、H、PASS、L、LL))
※トランジスタ出力最大負荷電圧 : DC24V、 最大負荷電流 : 50mA、 漏れ電流 : 100μA以下
(最大)DC24(トランジスタ出力) 50 100以下 ¥44,000
¥39,900 1 ¥39,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076466 K3HB-RNB-ABCD1 AC100-240 BCD出力+トランジスタ出力(NPNオープンコレクタ(HH、H、PASS、L、LL))
※トランジスタ出力最大負荷電圧 : DC24V、 最大負荷電流 : 50mA、 漏れ電流 : 100μA以下
(最大)DC24(トランジスタ出力) 50 100以下 ¥44,000
¥39,900 1 ¥39,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076475 K3HB-RNB-AT11 AC/DC24 トランジスタ出力(NPNオープンコレクタ(HH、H、PASS、L、LL)) (最大)DC24 50 100以下 ¥42,000
¥38,900 1 ¥38,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076484 K3HB-RNB-AT11 AC100-240 トランジスタ出力(NPNオープンコレクタ(HH、H、PASS、L、LL)) (最大)DC24 50 100以下 ¥42,000
¥38,900 1 ¥38,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076493 K3HB-RNB-CPAC11 AC/DC24 リレー接点出力(PASS 1c)
リレー接点出力(H、L 各1c)
AC250V/DC30V 5A(抵抗負荷)
500万回 10万回 ¥40,500
¥36,900 1 ¥36,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076502 K3HB-RNB-CPAC11 AC100-240 リレー接点出力(PASS 1c)
リレー接点出力(H、L 各1c)
AC250V/DC30V 5A(抵抗負荷)
500万回 10万回 ¥40,500
¥36,900 1 ¥36,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
39076511 K3HB-RNB-CPAC21 AC100-240 リレー接点出力(PASS 1c)
リレー接点出力(HH、H、L、LL 各1a)
AC250V/DC30V 5A(抵抗負荷)
500万回 10万回 ¥42,000
¥38,900 1 ¥38,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
39076527 K3HB-RNB-L1AT11 AC100-240 リニア電流(DC0〜20mA/DC4〜20mA)
トランジスタ出力(NPNオープンコレクタ(HH、H、PASS、L、LL))
¥60,000
¥54,900 1 ¥54,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076536 K3HB-RNB-L2AT11 AC100-240 リニア電圧(DC0〜5V/DC1〜5V/DC0〜10V)
トランジスタ出力(NPNオープンコレクタ(HH、H、PASS、L、LL))
¥60,000
¥54,900 1 ¥54,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
39076545 K3HB-RPB-A AC100-240 - ¥36,000
¥32,900 1 ¥32,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
