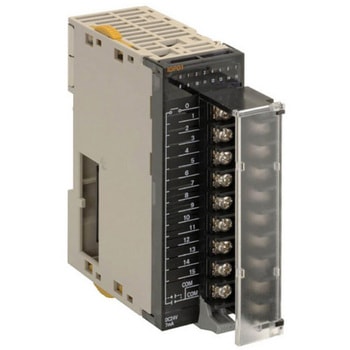

SYSMAC CJシリーズ パルスキャッチ入力ユニット
サイクルタイムより短い入力信号をキャッチ。
PLCのサイクルタイムより短いパルス入力を取り込める機能を持つ入力ユニットです。
パルスキャッチ入力で取り込めるパルス入力幅(ON時間)は0.05ms以上。
内部回路に取り込まれた入力データは、入力リフレッシュ時にクリアされます。
検査装置との信号をやり取りするときなど、通常のI/O ユニットでは取れない短いパルス信号を、多点受ける必要がある場合など、パルス
キャッチ入力ユニットで対応可能。
- 質量(g)
- 110以下
- 適合規格
- cULus(ClassⅠDiv2 危険場所認定取得品)、NK、ロイド、EC指令
- 耐電圧
- 外部端子一括とGR端子間AC1000V 1分間 漏れ電流10mA以下
- 応答時間
- (ON)0.05ms以下、(OFF)0.5ms以下
- 消費電流(mA)
- 80以下(DC5V)
- 入力インピーダンス(Ω)
- 3.3k
- 絶縁抵抗(MΩ)
- 20/外部端子一括とGR端子間(DC100Vにて)
- 電流(mA)
- (ON)3以上、(OFF)1以下
- パルス幅
- 入力条件/(ON時間)0.05ms以下、(OFF時間)0.5ms以下
- コモン仕様
- 16点 1コモン
- 入力電圧許容範囲(V)
- DC20.4～26.4
- 入力電流(mA)
- 7
- 外部接続
- 脱着式端子台
- 同時ON点数
- 100%(16点/コモン) 同時ON(DC24V時)
- 内容量
- 1個
注意
※装着可能位置、台数には制限はありません。端子台 の新着商品
