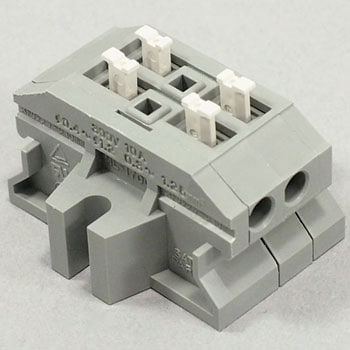

スクリューレス端子台 中継用 ML-1700



スクリューレス端子台 中継用 ML-1700 4.91 (11件の商品レビュー)

撚線、単線対応。最大4線の中継端子台として使用できます。
結線の作業効率upによる時間短縮ができ、結線作業者によるバラツキがなく、安定した接続が出来ます。
パネルへの取付は、ネジを使って取付けますので板厚にとらわれずにご使用できます。
機器内用の接続器具です。
材質(絶縁体)
本体:ナイロン66(UL94V-0)
ボタン:P.P.E(UL94V-0)
取付方式
直付け
結線方式
スクリューレス
端子間ピッチ(mm)
5
定格電流(IEC)(A)
10
定格電流(UL)(A)
10
種類
中継用SL端子台
適合規格
UL規格(フィールドワイヤリング対応)、CSA規格、TUV規格(IEC60947-7-1)
定格電圧(V)
300
定格適合電線
単線:Φ1.2mm(AWG16)、撚線:1.25mm2(AWG16)
機構
チェック孔有
絶縁抵抗(MΩ)
100以上(DC500V)
使用可能電線範囲
単線:Φ0.4mm〜Φ1.2mm(AWG26〜AWG16)、撚線:0.3mm2〜1.25mm2、素線径Φ0.18mm以上
標準剥線長(mm)
10
推奨適合工具
マイナスドライバー(軸径Φ3mm、刃先幅2.6mm)
操作部色
W(白)
色(本体)
GY(グレー)
耐電圧(V/min)
AC2000
エンドプレート
GY(グレー)
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
22 件中 1 - 22 件
注文
コード

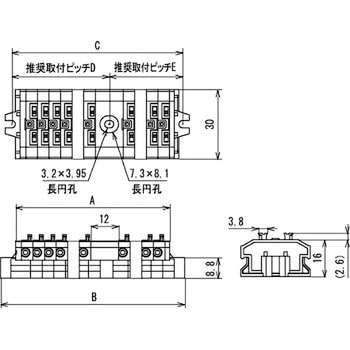

品番
寸法A(mm)
極数
寸法B(mm)
寸法D(mm)
寸法E(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
06953082 ML-1700-A-3P 19.5 3P 32.5 - - オープン
¥379 1 ¥379
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06953091 ML-1700-A-4P 24.5 4P 37.5 - - オープン
¥469 1 ¥469
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06953107 ML-1700-A-5P 29.5 5P 42.5 - - オープン
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06953116 ML-1700-A-6P 34.5 6P 47.5 - - オープン
¥879 1 ¥879
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06953125 ML-1700-A-8P 44.5 8P 57.5 - - オープン
¥759 1 ¥759
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06953134 ML-1700-A-10P 54.5 10P 67.5 - - オープン
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08615871 ML-1700-A-1P 9.5 1P 22.5 - - オープン
¥179 1 ¥179
出荷目安:7日
返品不可
08615887 ML-1700-A-7P 39.5 7P 52.5 - - オープン
¥699 1 ¥699
平日15時までにご注文いただくと、9日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08615896 ML-1700-A-9P 49.5 9P 62.5 - - オープン
¥1,190 1 ¥1,190
平日15時までにご注文いただくと、9日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08615905 ML-1700-A-11P 71.5 11P 84.5 42.1 37.1 オープン
¥1,590 1 ¥1,590
平日15時までにご注文いただくと、9日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08615914 ML-1700-A-12P 76.5 12P 89.5 42.1 42.1 オープン
¥1,590 1 ¥1,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08615923 ML-1700-A-13P 81.5 13P 94.5 47.1 42.1 オープン
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
08615932 ML-1700-A-14P 86.5 14P 99.5 47.1 47.1 オープン
¥1,490 1 ¥1,490
出荷目安:10日
返品不可
08615941 ML-1700-A-15P 91.5 15P 104.5 52.1 47.1 オープン
¥1,590 1 ¥1,590
出荷目安:7日
返品不可
08615957 ML-1700-A-16P 96.5 16P 109.5 52.1 52.1 オープン
¥1,590 1 ¥1,590
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
08615966 ML-1700-A-17P 101.5 17P 111.5 57.1 57.1 オープン
¥1,690 1 ¥1,690
平日15時までにご注文いただくと、9日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08615975 ML-1700-A-18P 106.5 18P 119.5 57.1 57.1 オープン
¥1,790 1 ¥1,790
出荷目安:10日
返品不可
08615984 ML-1700-A-19P 111.5 19P 124.5 62.1 62.1 オープン
¥1,890 1 ¥1,890
出荷目安:7日
返品不可
08615993 ML-1700-A-20P 116.5 20P 129.5 62.1 62.1 オープン
¥1,890 1 ¥1,890
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
32641384 ML-1700-A-2P 14.5 2P 27.5 - - オープン
¥279 1 ¥279
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
06953073 ML-1700-A-2P 14.5 2P 27.5 - - オープン
¥231 1 ¥231
返品不可 廃番 代替品有
35113321 ML-1700-A-16P 96.5 16P 109.5 52.1 52.1 オープン
¥1,227 1 ¥1,227
返品不可 廃番
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
06953073
ML-1700-A-2P
32641384
ML-1700-A-2P
ML-1700-A-2P スクリューレス端子台 中継用 ML-1700 サトーパーツ 32641384 スクリューレス端子台 中継用 ML-1700
サトーパーツ 1個
¥279
注文コードが変更になりました

平均満足度: 4.91  総レビュー件数: 11 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 簡易配線点検用基板製作時

新しい基板製作に仮接続として、簡易配線します。そのときの点検に基板製作します。これだと簡単に組み立てできますし、再利用できますから、便利です。同様に口数の違う物も購入しました。

これは注文コード 06953116 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-11-22]

満足度: 5

用途: 修理交換

学校で基盤を使用した学習に使用しています。着脱が楽です。

これは注文コード 06953125 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 千葉県自動車大学校 様 [2020-04-13]

満足度: 5

用途: 通信ケーブルのケーブルサイズ変換

コンパクトで抜き差しに特別な工具が必要なく簡単である。対応サイズも0.4〜1.2oまでと幅広くて使いやすい。

これは注文コード 06953134 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2020-03-25]

満足度: 5

用途: 電話配線に使用

屋内分電盤に取り付けました、プッシュして配線を差し込んで離すと、固定されるので、配線に便利、小型なので場所も取りません、買って良かったです。

これは注文コード 06953107 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-10-20]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: LED接続に。

◆ バイクに取り付けたトランクボックス内で、
  ブレーキランプとウインカーを実装する際の
  回路中継として、6Pと8Pのモノを実装。

  今回は、本製品の取り付け部のサイズに
  起因し、その幅の関係で10Pは調達のみで
  未使用となった。

★ 本来なら、同社 ML-1700-C や ML-1700-D の
  10Pタイプが必要だったのだが、入荷が
  遅い為割愛した流れ。

★ 今回、試作要素が多い事起因で、
  配線の着脱頻度が高く、この端子の存在感は
  かなり大きかった。

◆ この製品で中継した事に起因し、
  LEDが切れた際に、殆ど工具を要する事なく
  その交換が可能となったのも、特筆点だろう。

★ 使用感としては、着脱の簡易さが際立つ。
  しかし その要素起因で、1つ難点が・・・

  配線着脱の操作性優先で、
  ボタンが大きく飛び出している為、
  この上に何か物を置く様な運用では、
  適宜カバーを設ける必要に迫られる・・・

  ボタンの誤操作を防止するパネルでも、
  標準で装備されていれば、用途は更に
  広がりそうだが。

これは注文コード 06953116 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-07-03]

満足度: 5

用途: 配線の中継、自火報工事

差し込み式なので作業効率がかなりあがりました。スペースもとらないのでいろんなところで使用できると思う。

これは注文コード 06953134 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-04-18]

満足度: 5

用途: マイコンと、信号線をつなぐために使用

取付時の作業効率がアップしました。接続ミスも減り、安心して取り付けられるようです

これは注文コード 06953116 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 ランドスケープ・ソフトウェア株式会社 様 [2017-03-10]

満足度: 4

用途: 実験用の信号線などの配線に使用。

バネ力も強すぎず、手軽に接続できて、付けはずしの多い実験にはとても便利です。

これは注文コード 06953107 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-03-17]
