薄形油圧シリンダ CH□QBシリーズ

薄形油圧シリンダ CH□QBシリーズ - SMC

薄形油圧シリンダ CH□QBシリーズ - SMC

薄形油圧シリンダ CH□QBシリーズ - SMC

呼び圧力3.5MPa仕様オートスイッチ付(磁石内蔵)取付通し穴ストローク標準ストロークリード線取出方法グロメット取付支持形式基本形クッションなしスイッチ無接点オートスイッチ使用ピストン速度(mm/s)8～100作動方式複動/片ロッド形ねじの種類ロッド先端/おねじ(ロッド先端ナットは標準装備となります)負荷電圧(V)DC24/5/12使用流体油圧作動油リード線(m)5最高許容圧力(MPa)3.5最低動作圧力(MPa)0.3耐圧力(MPa)5周囲温度および使用流体温度(℃)-10～60配線(出力)3線(PNP)ストローク長さの許容差-1.0mm/0mm適合負荷IC回路、リレーPLCスイッチ特性耐水性向上品(2色表示)磁石内蔵有無(D) 磁石内蔵オートスイッチ個数2オートスイッチ品番M9PAV(縦取出し)ロッド先端ねじ(M) おねじオートスイッチ種類M9PAVオートスイッチ追記号(-) 2ヶ付内容量1個

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

商品画像

注文コード

品番

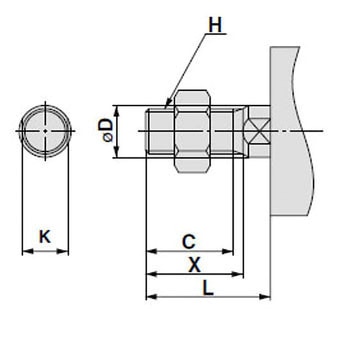

寸法C(mm)

寸法D(Φmm)

寸法H(mm)

寸法K(mm)

寸法L(mm)

寸法X(mm)

ストローク(mm)

チューブ内径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

CHDQB32-75DM-M9PAVZ

CADデータダウンロード

27

16

M14×1.5

14

38.5

30

(シリンダ)75

32

￥24,200

￥21,980

￥24,178(税込)

12日以内出荷

返品不可

CHDQB20-50DM-M9PAVZ

CADデータダウンロード

15.5

10

M8×1.25

8

23

18

(シリンダ)50

20

￥19,420

￥17,980

￥19,778(税込)

12日以内出荷

返品不可
