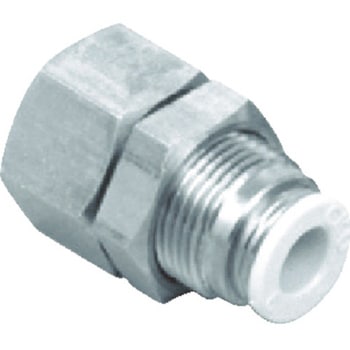

ニュージョイントGW(継手)/(隔壁メス) ばら売り

ニュージョイントGW(継手)/(隔壁メス) ばら売り - CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状: 隔壁メス
最高使用圧力(MPa): 1
ねじの種類: R
使用温度(℃): -10～60(但し凍結なきこと)
使用チューブ: ソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)
使用流体: 圧縮空気
負圧性能(kPa): -100
内容量: 1個

12種類すべて表示中

注文コード

品番

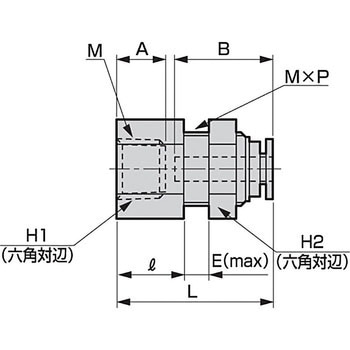

寸法A(mm)

寸法B(mm)

寸法E(mm)

寸法H1(mm)

寸法H2(mm)

寸法L(mm)

寸法M(mm)

寸法M×P(mm)

寸法l(mm)

適合チューブ外径(Φmm)

適合管外径(Φmm)

接続口径

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

GWS4-8-E

CADデータダウンロード

11

16

5

17

14

28.5

Rc1/4

M12X1

14

4

4

R1/4

￥407

￥339

￥373(税込)

当日出荷

GWS6-6-E

CADデータダウンロード

8

17.5

5

17

17

27

Rc1/8

M14X1

11

6

6

R1/8

￥462

￥339

￥373(税込)

当日出荷

GWS6-8-E

CADデータダウンロード

11

17.5

5

17

17

30

Rc1/4

M14X1

14

6

6

R1/4

￥462

￥299

￥329(税込)

当日出荷

GWS6-10-E

CADデータダウンロード

12

17.5

5

19

17

31.5

Rc3/8

M14X1

15

6

6

R3/8

￥473

￥369

￥406(税込)

9日以内出荷

返品不可

GWS8-6-E

CADデータダウンロード

8

19

6

19

19

28.5

Rc1/8

M16X1

11

8

8

R1/8

￥528

￥379

￥417(税込)

当日出荷

GWS8-8-E

CADデータダウンロード

11

19

6

19

19

31.5

Rc1/4

M16X1

14

8

8

R1/4

￥528

￥399

￥439(税込)

当日出荷

GWS8-10-E

CADデータダウンロード

12

19

6

19

19

32.5

Rc3/8

M16X1

15

8

8

R3/8

￥539

￥459

￥505(税込)

当日出荷

メーカー直送

返品不可

GWS10-8-E

CADデータダウンロード

11

21.5

9

22

23

34.5

Rc1/4

M20X1

14

10

10

R1/4

￥649

￥469

￥516(税込)

当日出荷

GWS10-10-E

CADデータダウンロード

12

21.5

9

22

23

35.5

Rc3/8

M20X1

15

10

10

R3/8

￥649

￥549

￥604(税込)

当日出荷

メーカー直送

返品不可

GWS12-10-E

CADデータダウンロード

12

23

10

24

26

37.5

Rc3/8

M22X1

15

12

12

R3/8

￥825

￥669

￥736(税込)

当日出荷

メーカー直送

返品不可

GWS12-15-E

CADデータダウンロード

15

23

10

24

26

40.5

Rc1/2

M22X1

18

12

12

R1/2

￥825

￥499

￥549(税込)

当日出荷

メーカー直送

返品不可

GWS4-6-E

CADデータダウンロード

8

16

5

14

14

25.5

Rc1/8

M12X1

11

4

4

R1/8

￥396

￥259

￥285(税込)

欠品中

返品不可

出荷予定：出荷時期未定

各品番毎の詳細は注文コードをクリックしてください
