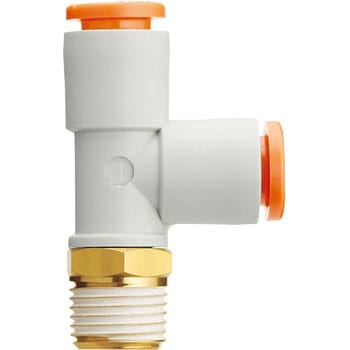

サービスチーズユニオン KQ2Y (ガスケットシール) インチサイズ

サービスチーズユニオン KQ2Y (ガスケットシール) インチサイズ - SMC

サービスチーズユニオン KQ2Y (ガスケットシール) インチサイズ - SMC

サービスチーズユニオン KQ2Y (ガスケットシール) インチサイズ - SMC

用途めねじ部からの同一方向および90度方向の分岐配管に使用。形状サービスチーズユニオン使用流体空気、水色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)内容量1袋(10個)

注意

※寸法ΦD1は最大径を意味します。

42種類すべて表示中

注文コード

品番

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(inch)

ねじの種類

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2Y01-32A

CADデータダウンロード

26

7.1

7

15.3

14.2

15.3

13.3

7

1/8

UNF

No.10-32

10-32UNF

￥5,200

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2Y01-32N

CADデータダウンロード

26

7.1

7

15.3

14.2

15.3

13.3

7

1/8

UNF

No.10-32

10-32UNF

￥5,420

￥4,798

￥5,278(税込)

9日以内出荷

返品不可

KQ2Y01-U01A

CADデータダウンロード

28

7.1

10

14.9

17.8

14.9

13.3

11.11

1/8

Uni

1/8

Uni1/8

￥5,210

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2Y01-U01N

CADデータダウンロード

28

7.1

10

14.9

17.8

14.9

13.3

11.11

1/8

Uni

1/8

Uni1/8

￥5,430

￥4,798

￥5,278(税込)

9日以内出荷

返品不可

KQ2Y01-U02A

CADデータダウンロード

27.7

7.1

10

14.9

19.1

14.9

13.3

14.29

1/8

Uni

1/4

Uni1/4

￥5,720

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

KQ2Y01-U02N

CADデータダウンロード

27.7

7.1

10

14.9

19.1

14.9

13.3

14.29

1/8

Uni

1/4

Uni1/4

￥6,050

￥5,198

￥5,718(税込)

9日以内出荷

返品不可

KQ2Y03-32A

CADデータダウンロード

26.6

8.2

7

15.4

14.7

15.4

13.3

7

5/32

UNF

No.10-32

10-32UNF

￥5,200

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2Y03-32N

CADデータダウンロード

26.6

8.2

7

15.4

14.7

15.4

13.3

7

5/32

UNF

No.10-32

10-32UNF

￥5,420

￥4,798

￥5,278(税込)

3日以内出荷

返品不可

KQ2Y03-U01A

CADデータダウンロード

27.9

8.2

10

15.3

17.4

15.3

13.3

11.11

5/32

Uni

1/8

Uni1/8

￥5,140

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2Y03-U01N

CADデータダウンロード

27.9

8.2

10

15.3

17.4

15.3

13.3

11.11

5/32

Uni

1/8

Uni1/8

￥5,360

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2Y03-U02A

CADデータダウンロード

28.6

8.2

10

15.3

19.7

15.3

13.3

14.29

5/32

Uni

1/4

Uni1/4

￥5,340

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2Y03-U02N

CADデータダウンロード

28.6

8.2

10

15.3

19.7

15.3

13.3

14.29

5/32

Uni

1/4

Uni1/4

￥5,670

￥4,898

￥5,388(税込)

9日以内出荷

返品不可

KQ2Y05-U01A

CADデータダウンロード

28.8

9.1

10

15.7

17.9

15.7

13.3

11.11

3/16

Uni

1/8

Uni1/8

￥5,190

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2Y05-U01N

CADデータダウンロード

28.8

9.1

10

15.7

17.9

15.7

13.3

11.11

3/16

Uni

1/8

Uni1/8

￥5,410

￥4,698

￥5,168(税込)

9日以内出荷

返品不可

KQ2Y05-U02A

CADデータダウンロード

29.5

9.1

10

15.7

20.2

15.7

13.3

14.29

3/16

Uni

1/4

Uni1/4

￥5,720

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

KQ2Y05-U02N

CADデータダウンロード

29.5

9.1

10

15.7

20.2

15.7

13.3

14.29

3/16

Uni

1/4

Uni1/4

￥6,050

￥5,198

￥5,718(税込)

9日以内出荷

返品不可

KQ2Y07-32A

CADデータダウンロード

29

11.1

7

16.5

16

16.5

13.3

7

1/4

UNF

No.10-32

10-32UNF

￥5,750

￥4,998

￥5,498(税込)

9日以内出荷

返品不可

KQ2Y07-32N

CADデータダウンロード

29

11.1

7

16.5

16

16.5

13.3

7

1/4

UNF

No.10-32

10-32UNF

￥5,970

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2Y07-U01A

CADデータダウンロード

30.6

11.1

10

16.5

18.9

16.5

13.3

11.11

1/4

Uni

1/8

Uni1/8

￥5,340

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2Y07-U01N

CADデータダウンロード

30.6

11.1

10

16.5

18.9

16.5

13.3

11.11

1/4

Uni

1/8

Uni1/8

￥5,560

￥4,798

￥5,278(税込)

9日以内出荷

返品不可

KQ2Y07-U02A

CADデータダウンロード

31.3

11.1

10

16.5

21.2

16.5

13.3

14.29

1/4

Uni

1/4

Uni1/4

￥5,720

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2Y07-U02N

CADデータダウンロード

31.3

11.1

10

16.5

21.2

16.5

13.3

14.29

1/4

Uni

1/4

Uni1/4

￥6,050

￥5,198

￥5,718(税込)

9日以内出荷

返品不可

KQ2Y07-U03A

CADデータダウンロード

32.4

11.1

10

16.5

22.3

16.5

13.3

17.46

1/4

Uni

3/8

Uni3/8

￥7,310

￥6,398

￥7,038(税込)

9日以内出荷

返品不可

KQ2Y07-U03N

CADデータダウンロード

32.4

11.1

10

16.5

22.3

16.5

13.3

17.46

1/4

Uni

3/8

Uni3/8

￥7,640

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2Y09-U01A

CADデータダウンロード

33.3

13.2

10

18.2

19.9

18.2

14.2

11.11

5/16

Uni

1/8

Uni1/8

￥6,000

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2Y09-U01N

CADデータダウンロード

33.3

13.2

10

18.2

19.9

18.2

14.2

11.11

5/16

Uni

1/8

Uni1/8

￥6,220

￥5,498

￥6,048(税込)

9日以内出荷

返品不可

KQ2Y09-U02A

CADデータダウンロード

34

13.2

12

18.2

22.2

18.2

14.2

14.29

5/16

Uni

1/4

Uni1/4

￥6,210

￥5,398

￥5,938(税込)

9日以内出荷

返品不可

KQ2Y09-U02N

CADデータダウンロード

34

13.2

12

18.2

22.2

18.2

14.2

14.29

5/16

Uni

1/4

Uni1/4

￥6,540

￥5,498

￥6,048(税込)

9日以内出荷

返品不可

KQ2Y09-U03A

CADデータダウンロード

35.1

13.2

12

18.2

23.3

18.2

14.2

17.46

5/16

Uni

3/8

Uni3/8

￥7,310

￥6,398

￥7,038(税込)

3日以内出荷

返品不可

KQ2Y09-U03N

CADデータダウンロード

35.1

13.2

12

18.2

23.3

18.2

14.2

17.46

5/16

Uni

3/8

Uni3/8

￥7,640

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2Y11-U02A

CADデータダウンロード

38.3

15.4

17

20.4

24.3

20.4

15.6

17.46

3/8

Uni

1/4

Uni1/4

￥7,610

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2Y11-U02N

CADデータダウンロード

38.3

15.4

17

20.4

24.3

20.4

15.6

17.46

3/8

Uni

1/4

Uni1/4

￥7,940

￥6,698

￥7,368(税込)

9日以内出荷

返品不可

KQ2Y11-U03A

CADデータダウンロード

40.9

15.4

17

20.4

26.9

20.4

15.6

17.46

3/8

Uni

3/8

Uni3/8

￥8,050

￥6,698

￥7,368(税込)

9日以内出荷

返品不可

KQ2Y11-U03N

CADデータダウンロード

40.9

15.4

17

20.4

26.9

20.4

15.6

17.46

3/8

Uni

3/8

Uni3/8

￥8,600

￥7,398

￥8,138(税込)

9日以内出荷

返品不可

KQ2Y11-U04A

CADデータダウンロード

46.5

15.4

17

20.4

34.7

20.4

15.6

22.23

3/8

Uni

1/2

Uni1/2

￥9,020

￥7,898

￥8,688(税込)

3日以内出荷

返品不可

KQ2Y11-U04N

CADデータダウンロード

46.5

15.4

17

20.4

34.7

20.4

15.6

22.23

3/8

Uni

1/2

Uni1/2

￥9,680

￥8,298

￥9,128(税込)

9日以内出荷

返品不可

KQ2Y13-U02A

CADデータダウンロード

43.2

19.3

17

23.4

26.2

23.4

17

17.46

1/2

Uni

1/4

Uni1/4

￥9,880

￥8,598

￥9,458(税込)

9日以内出荷

返品不可

KQ2Y13-U02N

CADデータダウンロード

43.2

19.3

17

23.4

26.2

23.4

17

17.46

1/2

Uni

1/4

Uni1/4

￥10,430

￥8,898

￥9,788(税込)

9日以内出荷

返品不可

KQ2Y13-U03A

CADデータダウンロード

45.8

19.3

17

23.4

28.8

23.4

17

17.46

1/2

Uni

3/8

Uni3/8

￥10,100

￥8,698

￥9,568(税込)

9日以内出荷

返品不可

KQ2Y13-U03N

CADデータダウンロード

45.8

19.3

17

23.4

28.8

23.4

17

17.46

1/2

Uni

3/8

Uni3/8

￥10,650

￥8,898

￥9,788(税込)

9日以内出荷

返品不可

KQ2Y13-U04A

CADデータダウンロード

46.6

19.3

17

23.4

31.8

23.4

17

22.23

1/2

Uni

1/2

Uni1/2

￥11,540

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

KQ2Y13-U04N

CADデータダウンロード

46.6

19.3

17

23.4

31.8

23.4

17

22.23

1/2

Uni

1/2

Uni1/2

￥12,200

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
