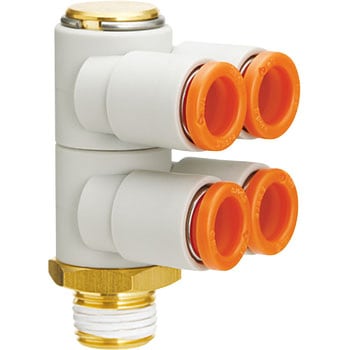

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) インチサイズ

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) インチサイズ - SMC

ダブルブランチユニバーサルエルボ KQ2ZD (シール剤付) インチサイズ - SMC

ねじ規格: 取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途: めねじ部からの直角方向の4分岐配管に使用。チューブ取付方向はフリーで2独立。
形状: ダブルブランチユニバーサルエルボ
使用流体: 空気、水
ねじの種類: NPT
色: ボディー：白色系、リリースブッシュ：オレンジ
シール: (ねじ部)シール剤付
シール方式: (おねじ)シール剤付
使用圧力範囲: -100kPa～1MPa
保証耐圧力(MPa): 3
周囲温度および使用流体温度(℃): -5～60、水の場合：0～40(凍結なきこと)
内容量: 1袋(10個)

注意

※寸法AはNPTねじのねじ込み後の参考寸法
※寸法ΦD1は最大径を意味します。

28種類すべて表示中

注文コード

品番

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法M(mm)

寸法P1(mm)

寸法P2(mm)

六角対辺H(mm)

適合チューブ外径(inch)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2ZD01-34AS

CADデータダウンロード

35.8

7.1

13.4

18.5

16.3

39

13.3

13.4

7.1

14.29

1/8

1/8

NPT1/8

￥11,860

￥9,998

￥10,998(税込)

4日以内出荷

返品不可

KQ2ZD01-34NS

CADデータダウンロード

35.8

7.1

13.4

18.5

16.3

39

13.3

13.4

7.1

14.29

1/8

1/8

NPT1/8

￥12,190

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

KQ2ZD03-34AS

CADデータダウンロード

35.8

8.2

13.4

18.5

16.3

39

13.3

13.4

8.2

14.29

5/32

1/8

NPT1/8

￥11,860

￥9,998

￥10,998(税込)

3日以内出荷

返品不可

KQ2ZD03-34NS

CADデータダウンロード

35.8

8.2

13.4

18.5

16.3

39

13.3

13.4

8.2

14.29

5/32

1/8

NPT1/8

￥12,190

￥9,998

￥10,998(税込)

3日以内出荷

返品不可

KQ2ZD05-34AS

CADデータダウンロード

35.8

9.1

13.4

18.4

16.3

39

13.3

13.4

9.1

14.29

3/16

1/8

NPT1/8

￥11,860

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

KQ2ZD05-34NS

CADデータダウンロード

35.8

9.1

13.4

18.4

16.3

39

13.3

13.4

9.1

14.29

3/16

1/8

NPT1/8

￥12,190

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

KQ2ZD07-34AS

CADデータダウンロード

37.6

11.1

13.4

18.3

17.7

40.8

13.3

13.8

11.1

14.29

1/4

1/8

NPT1/8

￥12,180

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

KQ2ZD07-34NS

CADデータダウンロード

37.6

11.1

13.4

18.3

17.7

40.8

13.3

13.8

11.1

14.29

1/4

1/8

NPT1/8

￥12,510

￥10,980

￥12,078(税込)

16日以内出荷

返品不可

KQ2ZD07-35AS

CADデータダウンロード

39.8

11.1

13.4

18.3

21.1

44.2

13.3

13.8

11.1

14.29

1/4

1/4

NPT1/4

￥12,520

￥10,980

￥12,078(税込)

3日以内出荷

返品不可

KQ2ZD07-35NS

CADデータダウンロード

39.8

11.1

13.4

18.3

21.1

44.2

13.3

13.8

11.1

14.29

1/4

1/4

NPT1/4

￥12,850

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

KQ2ZD07-36AS

CADデータダウンロード

40.9

11.1

13.4

18.3

22.5

45.6

13.3

13.8

11.1

17.46

1/4

3/8

NPT3/8

￥13,400

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

KQ2ZD07-36NS

CADデータダウンロード

40.9

11.1

13.4

18.3

22.5

45.6

13.3

13.8

11.1

17.46

1/4

3/8

NPT3/8

￥13,950

￥11,980

￥13,178(税込)

3日以内出荷

返品不可

KQ2ZD09-35AS

CADデータダウンロード

44.8

13.2

17.6

21.95

22.4

49.2

14.2

15.9

13.2

19

5/16

1/4

NPT1/4

￥14,280

￥12,980

￥14,278(税込)

3日以内出荷

返品不可

KQ2ZD09-35NS

CADデータダウンロード

44.8

13.2

17.6

21.95

22.4

49.2

14.2

15.9

13.2

19

5/16

1/4

NPT1/4

￥14,830

￥12,980

￥14,278(税込)

9日以内出荷

返品不可

KQ2ZD09-36AS

CADデータダウンロード

45.1

13.2

17.6

21.95

23

49.8

14.2

15.9

13.2

19

5/16

3/8

NPT3/8

￥14,160

￥12,980

￥14,278(税込)

9日以内出荷

返品不可

KQ2ZD09-36NS

CADデータダウンロード

45.1

13.2

17.6

21.95

23

49.8

14.2

15.9

13.2

19

5/16

3/8

NPT3/8

￥14,820

￥12,980

￥14,278(税込)

3日以内出荷

返品不可

KQ2ZD09-37AS

CADデータダウンロード

47.6

13.2

17.6

21.95

27.2

54

14.2

15.9

13.2

22.23

5/16

1/2

NPT1/2

￥15,160

￥12,980

￥14,278(税込)

9日以内出荷

返品不可

KQ2ZD09-37NS

CADデータダウンロード

47.6

13.2

17.6

21.95

27.2

54

14.2

15.9

13.2

22.23

5/16

1/2

NPT1/2

￥16,370

￥14,980

￥16,478(税込)

9日以内出荷

返品不可

KQ2ZD11-35AS

CADデータダウンロード

51.9

15.4

20.6

23.6

24.4

56.3

15.6

19.2

15.4

22.23

3/8

1/4

NPT1/4

￥15,700

￥13,980

￥15,378(税込)

9日以内出荷

返品不可

KQ2ZD11-35NS

CADデータダウンロード

51.9

15.4

20.6

23.6

24.4

56.3

15.6

19.2

15.4

22.23

3/8

1/4

NPT1/4

￥16,910

￥14,980

￥16,478(税込)

3日以内出荷

返品不可

KQ2ZD11-36AS

CADデータダウンロード

52

15.4

20.6

23.6

24.8

56.7

15.6

19.2

15.4

22.23

3/8

3/8

NPT3/8

￥16,140

￥13,980

￥15,378(税込)

3日以内出荷

返品不可

KQ2ZD11-36NS

CADデータダウンロード

52

15.4

20.6

23.6

24.8

56.7

15.6

19.2

15.4

22.23

3/8

3/8

NPT3/8

￥17,350

￥14,980

￥16,478(税込)

3日以内出荷

返品不可

KQ2ZD11-37AS

CADデータダウンロード

54.2

15.4

20.6

23.6

28.7

60.6

15.6

19.2

15.4

22.23

3/8

1/2

NPT1/2

￥16,360

￥13,980

￥15,378(税込)

3日以内出荷

返品不可

KQ2ZD11-37NS

CADデータダウンロード

54.2

15.4

20.6

23.6

28.7

60.6

15.6

19.2

15.4

22.23

3/8

1/2

NPT1/2

￥18,010

￥15,980

￥17,578(税込)

3日以内出荷

返品不可

KQ2ZD13-36AS

CADデータダウンロード

59.7

19.3

27

27.9

29.6

64.4

17

22.3

19.3

25.4

1/2

3/8

NPT3/8

￥18,840

￥16,980

￥18,678(税込)

3日以内出荷

返品不可

KQ2ZD13-36NS

CADデータダウンロード

59.7

19.3

27

27.9

29.6

64.4

17

22.3

19.3

25.4

1/2

3/8

NPT3/8

￥20,600

￥17,980

￥19,778(税込)

9日以内出荷

返品不可

KQ2ZD13-37AS

CADデータダウンロード

61.2

19.3

27

27.9

32.8

67.6

17

22.3

19.3

25.4

1/2

1/2

NPT1/2

￥19,120

￥16,980

￥18,678(税込)

3日以内出荷

返品不可

KQ2ZD13-37NS

CADデータダウンロード

61.2

19.3

27

27.9

32.8

67.6

17

22.3

19.3

25.4

1/2

1/2

NPT1/2

￥21,100

￥18,980

￥20,878(税込)

3日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
