ダブルユニバーサルエルボ KQ2VD (ガスケットシール) インチサイズねじの種類UNF

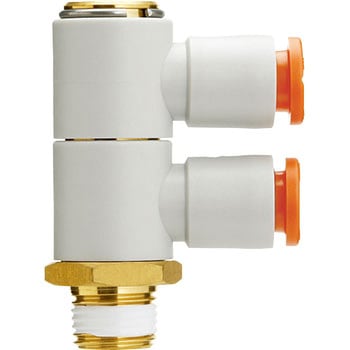

Name: ダブルユニバーサルエルボ KQ2VD (ガスケットシール) インチサイズ
Brand: SMC

ダブルユニバーサルエルボ KQ2VD (ガスケットシール) インチサイズ SMC

ねじ規格

取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途めねじ部からの直角方向の分岐配管に使用。チューブ取付方向はフリーで2独立。形状ダブルユニバーサルエルボ使用流体空気、水ねじの種類UNF 管接続口径No.10-32 接続ねじ10-32UNF 色ボディー：白色系、リリースブッシュ：オレンジ使用圧力範囲-100kPa～1MPa 保証耐圧力(MPa)3 周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと) 最小穴径(mm)2.3 内容量1袋(10個)

注意

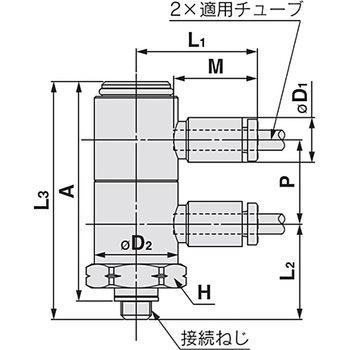

※寸法ΦD1は最大径を意味します。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 KQ2VD01-32A KQ2VD01-32N KQ2VD03-32A KQ2VD03-32N KQ2VD07-32A KQ2VD07-32N	寸法A(mm) 選択解除 34.4 35.2	寸法D1(Φmm) 選択解除 7.1 8.2 11.1	寸法D2(Φmm) 選択解除 13 13.4	寸法L1(mm) 選択解除 19.3 20.6	寸法L2(mm) 選択解除 15.2 15.6	寸法L3(mm) 選択解除 37.9 38.7	寸法M(mm) 選択解除 13.3	寸法P(mm) 選択解除 13.4 13.8	六角対辺H(mm) 選択解除 14.29	適合チューブ外径(inch) 選択解除 1/8 5/32 1/4	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
41386231	KQ2VD01-32A CADデータダウンロード	34.4	7.1	13.4	19.3	15.2	37.9	13.3	13.4	14.29	1/8	￥14,870	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41386247	KQ2VD01-32N CADデータダウンロード	34.4	7.1	13.4	19.3	15.2	37.9	13.3	13.4	14.29	1/8	￥15,090	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41386256	KQ2VD03-32A CADデータダウンロード	34.4	8.2	13.4	19.3	15.2	37.9	13.3	13.4	14.29	5/32	￥14,870	￥13,980	￥13,980	￥15,378 （税込）	4日以内出荷返品不可
41386265	KQ2VD03-32N CADデータダウンロード	34.4	8.2	13.4	19.3	15.2	37.9	13.3	13.4	14.29	5/32	￥15,090	￥13,980	￥13,980	￥15,378 （税込）	10日以内出荷返品不可
41386274	KQ2VD07-32A CADデータダウンロード	35.2	11.1	13	20.6	15.6	38.7	13.3	13.8	14.29	1/4	￥25,500	￥21,980	￥21,980	￥24,178 （税込）	4日以内出荷返品不可
41386283	KQ2VD07-32N CADデータダウンロード	35.2	11.1	13	20.6	15.6	38.7	13.3	13.8	14.29	1/4	￥25,720	￥22,980	￥22,980	￥25,278 （税込）	10日以内出荷返品不可
