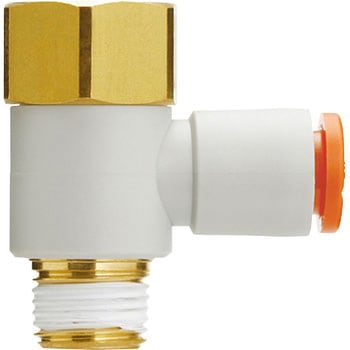

ユニバーサルメスエルボ KQ2VF (ガスケットシール) インチサイズ

ユニバーサルメスエルボ KQ2VF (ガスケットシール) インチサイズ - SMC

ユニバーサルメスエルボ KQ2VF (ガスケットシール) インチサイズ - SMC

ねじ規格

取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途めねじおよびおねじ、どちらからでも同一方向および90度方向の分岐に使用、多連接続も可能形状ユニバーサルメスエルボ接続ねじ10-32UNF使用流体空気、水使用圧力範囲-100kPa～1MPa色ボディー：白色系、リリースブッシュ：オレンジ管接続口径No.10-32ねじの種類UNF寸法M(mm)13.3保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)最小穴径(mm)2.5内容量1袋(10個)

注意

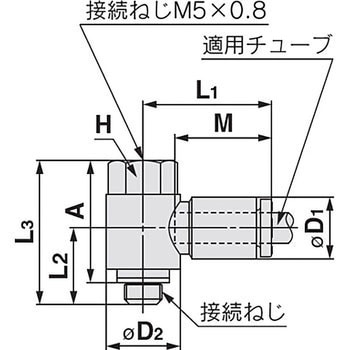

※寸法ΦD1は最大径を意味します。

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

適合チューブ外径(inch)

質量(g)

有効断面積(mm²)

寸法L1(mm)

寸法A(mm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2VF01-32A

CADデータダウンロード

1/8

5.4

(ナイロン)2.2
(ウレタン)1.9

17.5

15.9

￥9,240

￥7,798

￥8,578(税込)

3日以内出荷

返品不可

KQ2VF01-32N

CADデータダウンロード

1/8

5.4

(ナイロン)2.2
(ウレタン)1.9

17.5

15.9

￥9,460

￥8,198

￥9,018(税込)

9日以内出荷

返品不可

KQ2VF03-32A

CADデータダウンロード

5/32

5.5

(ナイロン)2.9
(ウレタン)2.9

17.5

15.9

￥9,240

￥7,798

￥8,578(税込)

9日以内出荷

返品不可

KQ2VF03-32N

CADデータダウンロード

5/32

5.5

(ナイロン)2.9
(ウレタン)2.9

17.5

15.9

￥9,460

￥8,198

￥9,018(税込)

9日以内出荷

返品不可

KQ2VF07-32A

CADデータダウンロード

1/4

14.2

(ナイロン)2.9
(ウレタン)2.9

20.6

18.9

￥17,000

￥15,980

￥17,578(税込)

9日以内出荷

返品不可

KQ2VF07-32N

CADデータダウンロード

1/4

14.2

(ナイロン)2.9
(ウレタン)2.9

20.6

18.9

￥17,220

￥15,980

￥17,578(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
