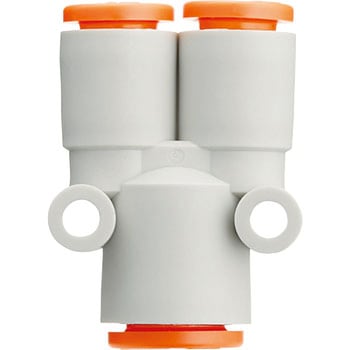

異径ユニオンワイ KQ2U インチサイズ

異径ユニオンワイ KQ2U インチサイズ - SMC

異径ユニオンワイ KQ2U インチサイズ - SMC

用途: 同一方向にサイズダウンして分岐するチューブ同士の接続に使用。
形状: 異径ユニオンワイ
色: ボディー：白色系、リリースブッシュ：オレンジ
使用流体: 空気、水
使用圧力範囲: -100kPa～1MPa
保証耐圧力(MPa): 3
周囲温度および使用流体温度(℃): -5～60、水の場合：0～40(凍結なきこと)
内容量: 1袋(10個)

注意

※寸法ΦD1、ΦD2は最大径を意味します。

10種類すべて表示中

注文コード

品番

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M1(mm)

寸法M2(mm)

寸法N(Φmm)

寸法O(Φmm)

寸法P(mm)

寸法Q(mm)

適合チューブ外径a(inch)

適合チューブ外径b(inch)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2U01-03A

CADデータダウンロード

7.1

8.2

28.9

18

13.3

13.3

3.2

6

7.1

5.7

1/8

5/32

￥5,720

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2U01-07A

CADデータダウンロード

7.1

11.1

30.3

18.5

13.3

13.3

3.2

6

7.1

7.2

1/8

1/4

￥6,100

￥5,298

￥5,828(税込)

当日出荷

KQ2U03-05A

CADデータダウンロード

8.2

9.1

29.6

18.8

13.3

13.3

3.2

6

8.2

6.2

5/32

3/16

￥5,600

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2U03-07A

CADデータダウンロード

8.2

11.1

30.3

19

13.3

13.3

3.2

6

8.2

7.2

5/32

1/4

￥5,330

￥4,498

￥4,948(税込)

3日以内出荷

返品不可

KQ2U05-07A

CADデータダウンロード

9.1

11.1

30.6

19.8

13.3

13.3

3.2

6

9.1

7.2

3/16

1/4

￥5,870

￥4,998

￥5,498(税込)

11日以内出荷

返品不可

KQ2U07-09A

CADデータダウンロード

11.1

13.2

32.3

21.3

13.3

14.2

4

8

11.1

8.6

1/4

5/16

￥6,140

￥5,398

￥5,938(税込)

4日以内出荷

返品不可

KQ2U07-11A

CADデータダウンロード

11.1

15.4

34.4

21.7

13.3

15.6

4

8

11.1

9.8

1/4

3/8

￥7,300

￥6,298

￥6,928(税込)

当日出荷

KQ2U09-11A

CADデータダウンロード

13.2

15.4

35.3

23

14.2

15.6

4.2

8

13.2

9.9

5/16

3/8

￥7,220

￥6,298

￥6,928(税込)

3日以内出荷

返品不可

KQ2U09-13A

CADデータダウンロード

13.2

19.3

38.7

24.2

14.2

17

4.2

8

13.2

11.8

5/16

1/2

￥7,900

￥6,698

￥7,368(税込)

3日以内出荷

返品不可

KQ2U11-13A

CADデータダウンロード

15.4

19.3

40.1

26.6

15.6

17

4.2

8

15.4

11.8

3/8

1/2

￥8,020

￥6,698

￥7,368(税込)

4日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
