両口チーズユニオン KQ2T (シール剤なし) ミリサイズ

両口チーズユニオン KQ2T (シール剤なし) ミリサイズ - SMC

両口チーズユニオン KQ2T (シール剤なし) ミリサイズ - SMC

ねじ規格

取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

用途両側90度方向のめねじ部からの分岐配管に使用。形状チーズユニオン使用流体空気、水ねじの種類RRc色ボディー：白色系、リリースブッシュ：ライトグレーシール方式【おねじ】(-)シール剤なし使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)

注意

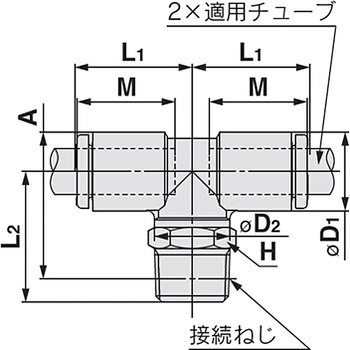

※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

40種類すべて表示中

注文コード

品番

内容量

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(Φmm)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2T04-01A

CADデータダウンロード

1袋(10個)

17.2

8.2

10

14.8

16.2

13.3

10

4

1/8

R1/8

￥4,220

￥3,798

￥4,178(税込)

3日以内出荷

返品不可

KQ2T04-01N

CADデータダウンロード

1袋(10個)

17.2

8.2

10

14.8

16.2

13.3

10

4

1/8

R1/8

￥4,440

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

KQ2T04-02A

CADデータダウンロード

1袋(10個)

21.1

8.2

10

14.8

21.7

13.3

14

4

1/4

R1/4

￥4,940

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2T04-02N

CADデータダウンロード

1袋(10個)

21.1

8.2

10

14.8

21.7

13.3

14

4

1/4

R1/4

￥5,270

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2T06-01A

CADデータダウンロード

1袋(10個)

19.4

10.4

10

15.5

17.3

13.3

10

6

1/8

R1/8

￥4,430

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

KQ2T06-01N

CADデータダウンロード

1袋(10個)

19.4

10.4

10

15.5

17.3

13.3

10

6

1/8

R1/8

￥4,650

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

KQ2T06-02A

CADデータダウンロード

1袋(10個)

23.3

10.4

10

15.5

22.8

13.3

14

6

1/4

R1/4

￥5,260

￥4,598

￥5,058(税込)

4日以内出荷

返品不可

KQ2T06-02N

CADデータダウンロード

1袋(10個)

23.3

10.4

10

15.5

22.8

13.3

14

6

1/4

R1/4

￥5,590

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2T06-03A

CADデータダウンロード

1袋(10個)

24.2

10.4

10

15.5

24.1

13.3

17

6

3/8

R3/8

￥5,680

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2T06-03N

CADデータダウンロード

1袋(10個)

24.2

10.4

10

15.5

24.1

13.3

17

6

3/8

R3/8

￥6,230

￥5,398

￥5,938(税込)

9日以内出荷

返品不可

KQ2T08-01A

CADデータダウンロード

1袋(10個)

22.2

13.2

10

16.4

18.7

14.2

10

8

1/8

R1/8

￥5,580

￥4,898

￥5,388(税込)

3日以内出荷

返品不可

KQ2T08-01N

CADデータダウンロード

1袋(10個)

22.2

13.2

10

16.4

18.7

14.2

10

8

1/8

R1/8

￥5,800

￥4,998

￥5,498(税込)

10日以内出荷

返品不可

KQ2T08-02A

CADデータダウンロード

1袋(10個)

27.3

13.2

12

17.2

25.4

14.2

14

8

1/4

R1/4

￥5,780

￥4,998

￥5,498(税込)

3日以内出荷

返品不可

KQ2T08-02N

CADデータダウンロード

1袋(10個)

27.3

13.2

12

17.2

25.4

14.2

14

8

1/4

R1/4

￥6,110

￥5,398

￥5,938(税込)

3日以内出荷

返品不可

KQ2T08-03A

CADデータダウンロード

1袋(10個)

27

13.2

12

17.2

25.5

14.2

17

8

3/8

R3/8

￥6,210

￥5,398

￥5,938(税込)

3日以内出荷

返品不可

KQ2T08-03N

CADデータダウンロード

1袋(10個)

27

13.2

12

17.2

25.5

14.2

17

8

3/8

R3/8

￥6,760

￥5,798

￥6,378(税込)

3日以内出荷

返品不可

KQ2T10-01A

CADデータダウンロード

1袋(5個)

28.4

15.9

12

18.6

23.5

15.6

12

10

1/8

R1/8

￥3,580

￥3,198

￥3,518(税込)

3日以内出荷

返品不可

KQ2T10-01N

CADデータダウンロード

1袋(5個)

28.4

15.9

12

18.6

23.5

15.6

12

10

1/8

R1/8

￥3,740

￥3,298

￥3,628(税込)

9日以内出荷

返品不可

KQ2T10-02A

CADデータダウンロード

1袋(5個)

31.9

15.9

17

19.3

28.6

15.6

17

10

1/4

R1/4

￥3,580

￥3,198

￥3,518(税込)

4日以内出荷

返品不可

KQ2T10-02N

CADデータダウンロード

1袋(5個)

31.9

15.9

17

19.3

28.6

15.6

17

10

1/4

R1/4

￥3,740

￥3,298

￥3,628(税込)

3日以内出荷

返品不可

KQ2T10-03A

CADデータダウンロード

1袋(5個)

32.4

15.9

17

19.3

29.5

15.6

17

10

3/8

R3/8

￥3,790

￥3,398

￥3,738(税込)

9日以内出荷

返品不可

KQ2T10-03N

CADデータダウンロード

1袋(5個)

32.4

15.9

17

19.3

29.5

15.6

17

10

3/8

R3/8

￥4,070

￥3,598

￥3,958(税込)

9日以内出荷

返品不可

KQ2T10-04A

CADデータダウンロード

1袋(5個)

35.1

15.9

17

19.3

33.5

15.6

22

10

1/2

R1/2

￥4,100

￥3,598

￥3,958(税込)

3日以内出荷

返品不可

KQ2T10-04N

CADデータダウンロード

1袋(5個)

35.1

15.9

17

19.3

33.5

15.6

22

10

1/2

R1/2

￥4,540

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

KQ2T12-02A

CADデータダウンロード

1袋(5個)

34.5

18.5

17

21.5

29.9

17

17

12

1/4

R1/4

￥4,540

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

KQ2T12-02N

CADデータダウンロード

1袋(5個)

34.5

18.5

17

21.5

29.9

17

17

12

1/4

R1/4

￥4,810

￥4,198

￥4,618(税込)

9日以内出荷

返品不可

KQ2T12-03A

CADデータダウンロード

1袋(5個)

35

18.5

17

21.5

30.8

17

17

12

3/8

R3/8

￥4,540

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

KQ2T12-03N

CADデータダウンロード

1袋(5個)

35

18.5

17

21.5

30.8

17

17

12

3/8

R3/8

￥4,810

￥4,198

￥4,618(税込)

9日以内出荷

返品不可

KQ2T12-04A

CADデータダウンロード

1袋(5個)

37.7

18.5

17

21.5

34.8

17

22

12

1/2

R1/2

￥4,540

￥3,998

￥4,398(税込)

3日以内出荷

返品不可

KQ2T12-04N

CADデータダウンロード

1袋(5個)

37.7

18.5

17

21.5

34.8

17

22

12

1/2

R1/2

￥4,980

￥4,398

￥4,838(税込)

9日以内出荷

返品不可

KQ2T16-02A

CADデータダウンロード

1袋(5個)

39.8

23.8

17

25.1

32.6

20.6

17

16

1/4

R1/4

￥7,800

￥6,698

￥7,368(税込)

9日以内出荷

返品不可

KQ2T16-02N

CADデータダウンロード

1袋(5個)

39.8

23.8

17

25.1

32.6

20.6

17

16

1/4

R1/4

￥8,630

￥7,498

￥8,248(税込)

9日以内出荷

返品不可

KQ2T16-03A

CADデータダウンロード

1袋(5個)

42.2

23.8

21

27.1

35.4

20.6

22

16

3/8

R3/8

￥7,800

￥6,698

￥7,368(税込)

3日以内出荷

返品不可

KQ2T16-03N

CADデータダウンロード

1袋(5個)

42.2

23.8

21

27.1

35.4

20.6

22

16

3/8

R3/8

￥8,630

￥7,498

￥8,248(税込)

9日以内出荷

返品不可

KQ2T16-04A

CADデータダウンロード

1袋(5個)

39.6

23.8

21

27.1

34.1

20.6

22

16

1/2

R1/2

￥7,900

￥6,698

￥7,368(税込)

3日以内出荷

返品不可

KQ2T16-04N

CADデータダウンロード

1袋(5個)

39.6

23.8

21

27.1

34.1

20.6

22

16

1/2

R1/2

￥8,780

￥7,598

￥8,358(税込)

9日以内出荷

返品不可

KQ2T23-01A

CADデータダウンロード

1袋(10個)

17.1

7.1

10

14.5

16.6

13.3

10

3.2

1/8

R1/8

￥4,220

￥3,798

￥4,178(税込)

9日以内出荷

返品不可

KQ2T23-01N

CADデータダウンロード

1袋(10個)

17.1

7.1

10

14.5

16.6

13.3

10

3.2

1/8

R1/8

￥4,440

￥3,998

￥4,398(税込)

9日以内出荷

返品不可

KQ2T23-02A

CADデータダウンロード

1袋(10個)

20

7.1

10

14.5

21.1

13.3

14

3.2

1/4

R1/4

￥4,940

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

KQ2T23-02N

CADデータダウンロード

1袋(10個)

20

7.1

10

14.5

21.1

13.3

14

3.2

1/4

R1/4

￥5,270

￥4,498

￥4,948(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
